KW1-MAAD0-000 KW1-MAAD1-000 KW1-M22DA-100 No. Part No. Part Name Q'ty Remarks KW1-M22DA-100 T ension Lever Assy 1 KW1-MAAD0-000 Reel Holder Assy 1 KW1-MAAD1-000 Reel Plate Assy 1 1 2 3 4 5 6 7 K87-M22DL-000 Spring 1…

100%1 / 52

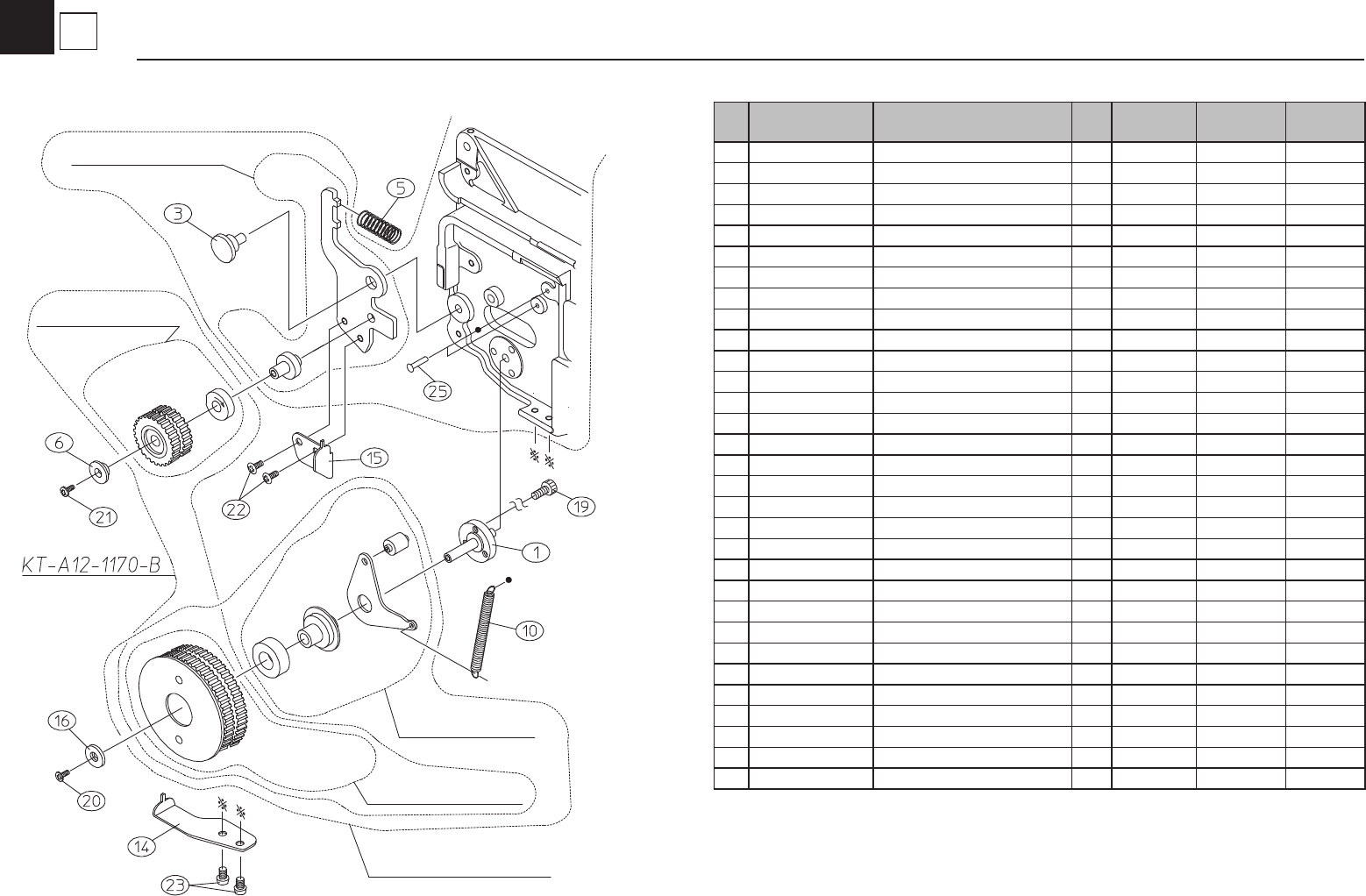

KW1-M226D-000
Continued from
Page 7-1
KW1-M229L-000
KW1-M2292-000
KW1-M229F-000
KW1-M2291-000
No. Part No. Part Name Q'ty Remarks Change Compati.
KW1-M226D-000
TENSION LEVER ASSY
1
*Attention
KW1-M229L-000 IDLE ROLLER ASSY
1
KW1-M2292-000
INDENTATION LEVER ASSY
1
KW1-M229F-000 DRIVE ROLLER ASSY
1
KW1-M2291-000 DRIVE ROLLER UNIT
1
1
KW1-M226J-000 METAL SHAFT
1
2
3
KW1-M116F-000 LEVER AXIS PIN
1
*Attention
4
5
KW1-M119P-000 SPRING
1
6
KW1-M229R-000 COLLAR
1
7
8
9
10
KW1-M229K-000 SPRING
1
11
12
13
14
KW1-M22A1-001 LOWER GUIDE PLATE , R
1
15
KW1-M22A3-002 LOWER GUIDE PLATE , L
1
16
K87-M117B-000 PLANE WASHER
1
17
18
19
KW1-M22B5-000
SCREW,BOLT HEX.SOCKET
3
20
K87-M11BB-000 SCREW,FLAT HEAD+IB
1
21
K87-M21BB-000 SCREW,TRUSS HEAD+
1
21-1
K87-M55BG-000 SCREW,TRUSS HEAD+
1
(2008/7/8) OK
22
K87-M111N-000 SCREW,PAN HEAD+
2
23
K87-M53BS-000 SCREW,PAN HEAD+
2
24
25
K87-M1115-000 CIRCULAR RIVET
2
*Attention
KW1-1201
7
5
ROLL UP Unit
CLI-12
CL-12(C type) 12mm
*Attention: This parts need press t and training.
*Attention:
圧入部品のため修理依頼を推奨します。

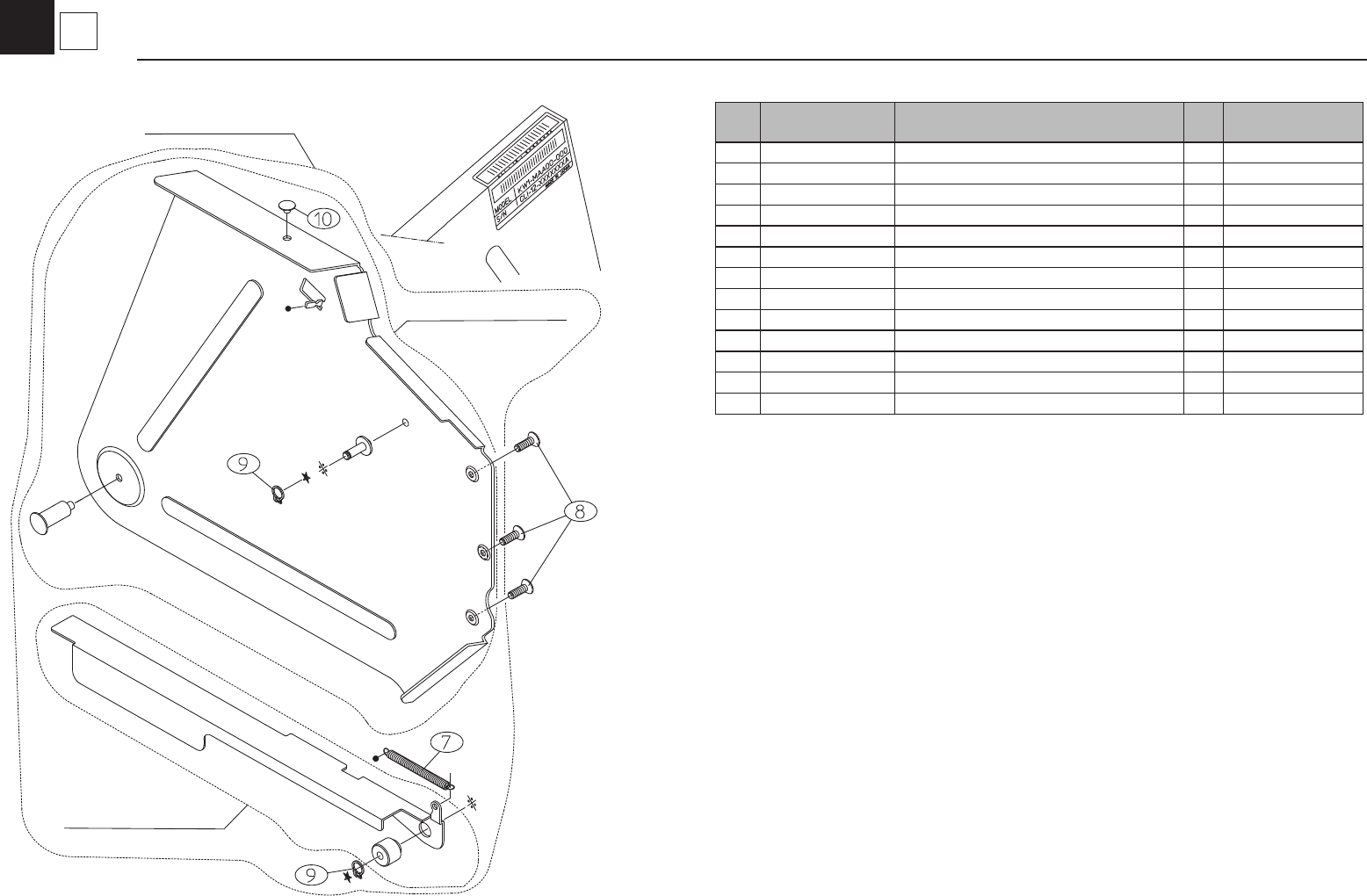

KW1-MAAD0-000
KW1-MAAD1-000
KW1-M22DA-100
No. Part No. Part Name Q'ty Remarks
KW1-M22DA-100 Tension Lever Assy 1
KW1-MAAD0-000 Reel Holder Assy 1
KW1-MAAD1-000 Reel Plate Assy 1
1
2
3
4
5
6
7 K87-M22DL-000 Spring 1
8 K87-M55BN-000 Screw,Flat Head+ 3
9 K87-M11D7-200 Circlip C 1
10 KW1-MA1C4-000 Resin Cap 1
KW1-0911
7
6
REEL PLATE Assy(7in) CLI-12
CLI-12 12mm
KW1-MAB10-010
Continued on
Page 8-4,8-5
KW1-MAAC0-000
KW1-M222A-000
KW1-M1120-000
K87-M212L-100
No. Part No. Part Name Q'ty Remarks
KW1-M222A-000 RACKING LEVER ASSY 1
KW1-MAB10-010 BODY ASSY 1
KW1-MAAC0-000 BRACKET ASSY 1
KW1-M1120-000 SPROCKET ASSY 1
K87-M212L-100 SPROCKET AXIS ASSY 1
1 KW1-M1113-000 KNOCK PIN(BACK) 1 *Attention
2
3
4
5
6
7 K87-M111H-200 BACK STOPPER 1
8 KW1-M111A-000 SPRING 1
9
10
11
12 K87-M111C-000 PLANE WASHER 1
13
14
K87-M1112-100 KNOCK PIN (FRONT)
1
*Attention
15
K87-M112D-100
SCREW COIL SPRING 1
16
17
18
19 K87-M111D-000 PUSH PIN 1
20 K87-M111G-100 PUSH PIN 1
21
22 KW1-M221F-100 STOPPER PIN 1
23 K87-M211B-000 BACK STOPPER AXIS 1
24 K87-M111P-000 SCREW,FLAT HEAD+ 1
25 K87-M111T-000 SCREW,SET 2
26 K87-M111R-000 SCREW,SET 6
27
28
KW1-MA1C2-000
Bracket
1
29
30 KW1-M22B5-000 BOLT,HEXAGON SOCKET HEAD 2
31 KW1-MABCX-000 RFID Chip & Serial No. Sticker 1
32
K87-M1115-000 CIRCULAR RIVET
2
*Attention
KW1-1012
8
1
BODY & RACHET Unit
CLI-16
CLI-16 16mm
*Attention: This parts need press t and training.
*Attention:
圧入部品のため修理依頼を推奨します。
