KW1-MA310-000 Continued on Page 2-4,2-5 KW1-M1 12A-000 KW1-M1320-000 K87-M1 12L-100 No. Part No. Part Name Q'ty Remarks Change Compati. KW1-MA310-000 Body Assy 1 K87-M1 12L-100 Sprocket Axis Assy 1 KW1-M1 12A-000 Ra…

100%1 / 52
S027-M0489-30
KW1-MA1D1-001
KW1-M12DA-100
No. Part No. Part Name Q'ty Remarks
KW1-M12DA-100 Tension Lever Assy 1
S027-M0489-30 CLI-8-15 Reel Holder Unit 1
KW1-MA1D1-001 Reel Plate Assy 1
1
2
3
4
5
6
7 KW1-M12DL-000 Spring 1
8 KW1-M111S-000 Screw,Flat Head+ 1
9 K87-M111S-000 Screw,Flat Head+ 2
10 K87-M11D7-200 Circlip C 1
11 KW1-MA1C4-000 Resin Cap 1
KW1-1201
1
6
REEL PLATE Assy(15in)
CLI-822
CLI- 8(A type) 8mm-15inch
KW1-MA310-000
Continued on
Page 2-4,2-5
KW1-M112A-000
KW1-M1320-000
K87-M112L-100
No. Part No. Part Name Q'ty Remarks Change Compati.
KW1-MA310-000
Body Assy 1
K87-M112L-100
Sprocket Axis Assy
1
KW1-M112A-000 Racking Lever Assy 1
KW1-M1320-000 Sprocket Assy 1
1
2 KW1-M1112-000 Knock Pin (Front) 1 *Attention
3 KW1-M1113-000 Knock Pin (Rear) 1 *Attention
4
5
6
7
8 KW1-M131E-000 Spring 1
9
10
11 K87-M111H-200 Back Stopper 1
12 KW1-M111A-000 Spring 1
13 K87-M111B-000 Back Stopper Axis 1
14 K87-M111C-000 Plane Washer 1
15
16
17
18
19 K87-M112D-100 Coil Spring 1
20
21
22 K87-M111D-000 Push Pin 1
23 K87-M111F-100 Stopper Pin 1
24 K87-M111G-100 Push Pin 1
25 K87-M111P-000 Screw,Flat Head+ 1
26 K87-M111X-000 Screw,Set 1
27 K87-M111R-000 Screw,Set 5
28
29 KW1-M154V-000 Plate 1
30 K87-M11BA-000 Screw , Flat Head+ 1
31
KW1-MA1C2-000
Bracket 1
32
KW1-MA3CX-000 RFID Chip & Serial No. Sticker
1
33 K87-M1115-000 Circular Rivet 2 *Attention
KW1-1201
2
1
BODY & RACHET Unit
CLI-823
CLI-823 (A type) 8mm-2P(0603)
*Attention: This parts need press t and training.
*Attention:
圧入部品のため修理依頼を推奨します。
KW1-M1540-010
KW1-M114A-000
KW1-M154S-000
No. Part No. Part Name Q'ty Remarks
KW1-M1540-010 TAPE GUIDE UNIT 1
KW1-M154S-000 TAPE GUIDE ASSY 1
KW1-M114A-000 HAND LEVER ASSY 1
1 KW1-M1177-000 MAIN ARM 1
2
3 KW1-M1543-010 SHUTTER PLATE 1 *Attention
4
KW1-M1144-010 SHUTTER GUIDE PIN
2
*Attention
5
KW1-M114N-000 GUIDE AXIS
1
6
KW1-M1345-010 LEAF SPRING
1 *Attention
7 KW1-M134T-001 LEAF SPRING 1
8
9 KW1-M116K-000 LEVER AXIS 1
10
11
12
13
14 K87-M111C-000 PLANE WASHER 2
15 K87-M1181-000
ROD CONNECT 1
16
K87-M1546-000
ADJUST PLATE 1
17
18 K87-M1184-000 CONNECT PIN 1
19 KW1-M1185-001 MULTI CYLINDER 1
20 KW1-M111L-001 BARB CONNECTOR 2
21 K87-M111M-000 GASKET 2
22 KW1-M11B1-000 AIR HOSE (70mm) 1
23
24 K87-M11BF-000 SCREW,FLAT HEAD+IB 2
25 K87-M1547-000 SCREW,TRUSS HEAD 2
26 K87-M1548-000 PLANE WASHER 2
27 K87-M53BS-000 SCREW,PAN HEAD+ 1
28 KW1-M11B6-000 BOLT,SOCKET HEAD SW 2
29 K87-M11B9-000 CIRCLIP E 1
KW1-1201
2
2

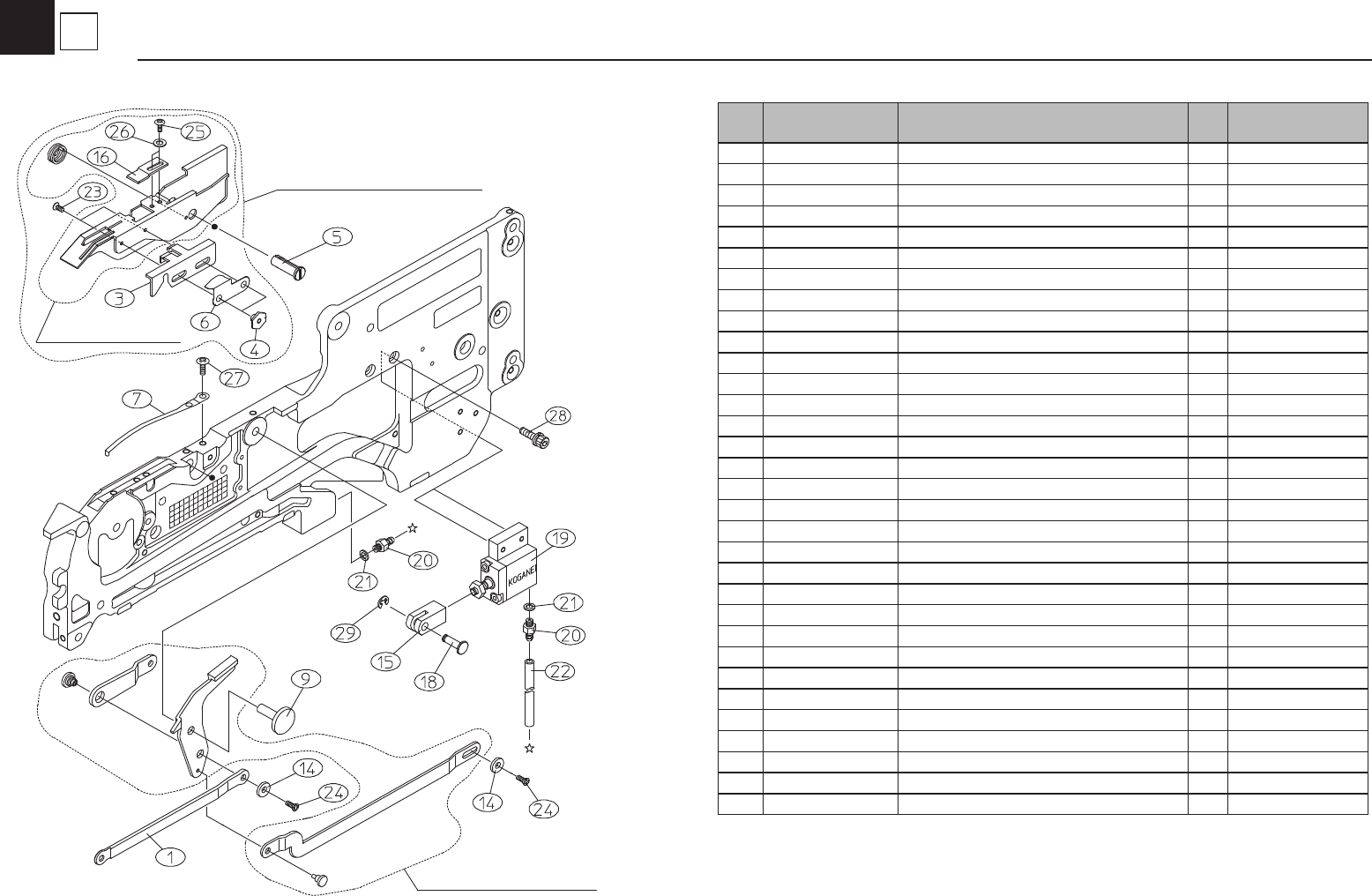

TAPE GUIDE & AIR CYLINDER Assy
CLI-823
CL-823(D type) / CLI-823(A type) 8mm-0603
*Attention: This parts need thread locker and training.
*Attention:
接着部品のため修理依頼を推奨します。
