9）基本样式
当球周围有发光部分的元件时，将其发光部分作为数据登录，在图像定中心时，忽略球周围
的发光部分(基本样式)。

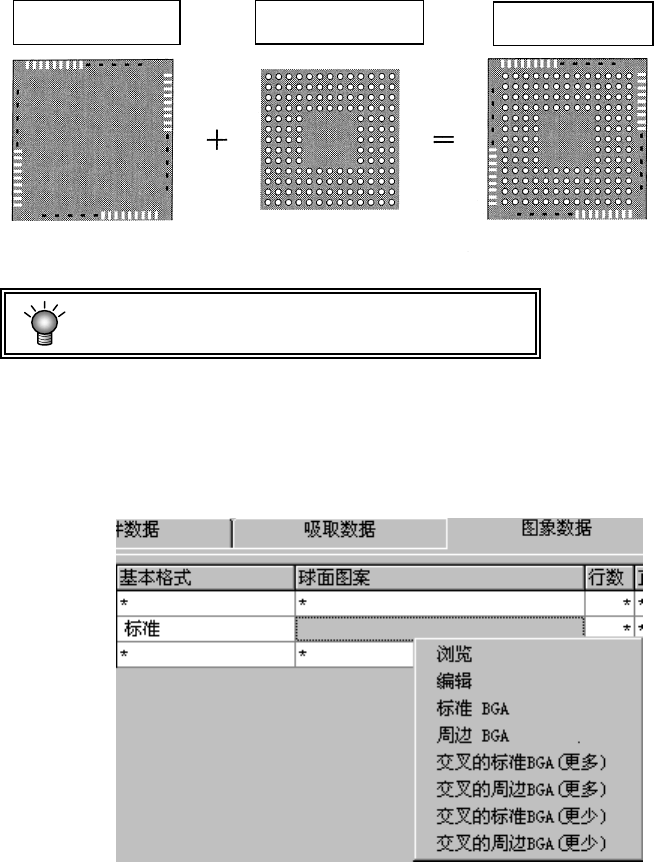

因此，“基本样式”＋“球形图案”组合为识别图案。
定中心仅根据球面等“图案”进行。
① 基本格式(BGA、FBGA 时)
基本样式限于“识别种类”为“所有球”或“无球”时才能设置。
请右击或按“F2”键，从显示的列表中选择。
图 2-3-19 基本样式 选择项目
基本样式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
操作手册Ⅱ Rev01
2-71

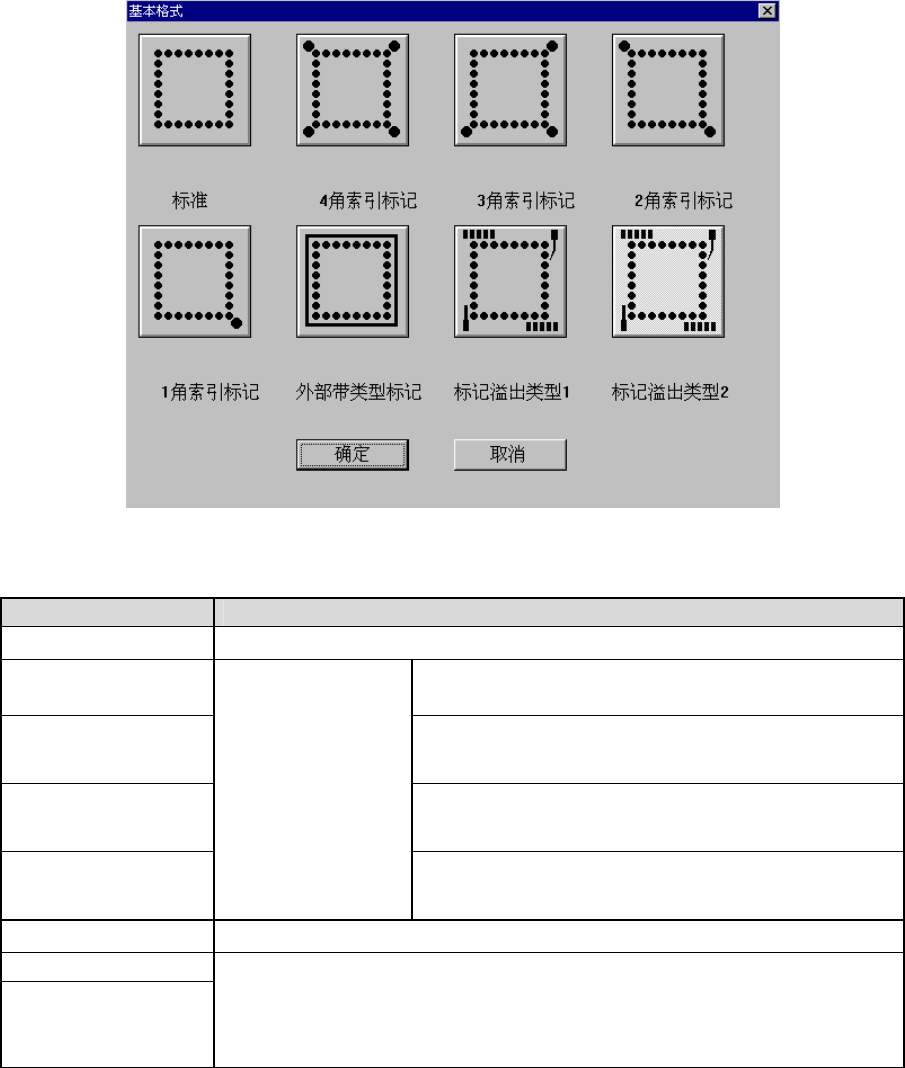

选择“浏览”时显示如下画面。请选择相应的基本样式，并按下“确定”。
图 2-3-20 基本样式 一览表
基本样式选择项目一览 内容
标准 包装外围没有球以外的类型。
4 角索引标记
索引球的配置为格子外的 4 角图。
3 角索引标记
索引球的配置在格子外的 3 角图。(左上方没有索引
球的状态为 0 度)
2 角索引标记
索引球的配置为格子外的 2 角图。(左上方与右下方
没有索引球的状态为 0 度)
1 角索引标记
包装外围只有球与
索引球，索引球在
格子外的型号。
索引球的配置为格子外的 1 角图。(右下方没有索引
球的状态为 0 度)
外围带型标记
包装外围有近于球浓度的带状物体。
标记溢出类型 1
标记溢出类型 2
包装外围有球以外的物体散在的类型。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类
型 1。但是有识别球(定中心)相同直径的细长基本样式时，请选择标记溢
出类型 2。
操作手册Ⅱ Rev01
2-72
② 基本样式(QFN)
设置QFN的基本样式。

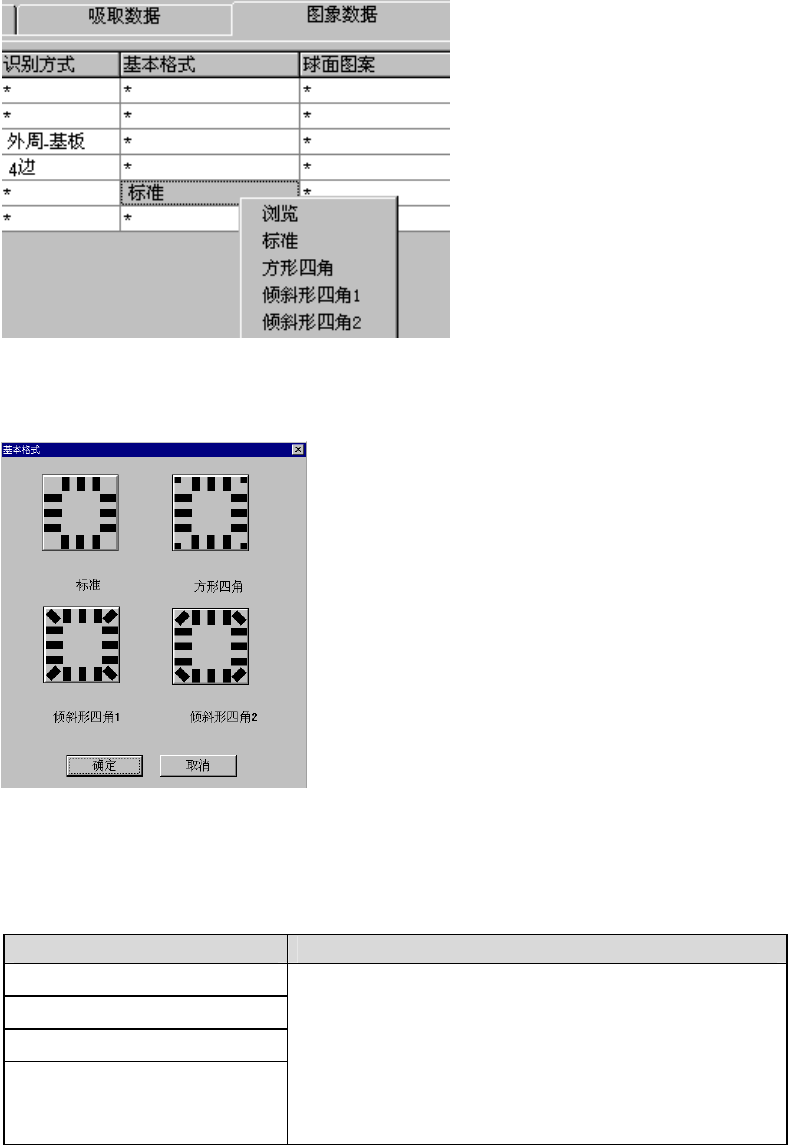

请右击或按“F2”键，从显示的列表中选择。
选择“浏览”时，可从下图中选择。
表 2-3-3 基本样式(QFN)
弹出式菜单/下拉式列表 基本样式
标准
方形四角
倾斜形四角 1
倾斜形四角 2
请选择与元件 Land 形状一致的图(或接近的图)。4
角的 Land 部分作为“元件引脚图案”不可识别。
“标准”型 4 角没有 Land。
选择“其他型号”时,可以根据符合 4 角 Land 形状控
制元件识别。
