操作手册Ⅱ Rev01
2-83
2-3-7-5 指示灯控制（照明控制数据）
可指定用VCS识别时的照明控制(下图为不进行分割识别时的例子)。
① 分割视野设置
在进行分割识别时，显示其等分数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(照射图案有多个时，指定其编号)。
分割识别时的识别顺序
。
画面显示因照明的种类而不同。
图 2-3-29 照明控制数据
② 照射图案
可设置各 LED 的亮度。
亮度以 100 为基准、可设置 20(暗)～200(明)范围内的亮度，一般请使用初始值。
操作手册Ⅱ Rev00
2-84
2-3-8 通用图像元件
2-3-8-1 概要
具有多个间距引脚的元件、具有不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一
般称多引脚元件，图2-3-8-1-1)和具有多种排列的区域阵列元件(一般称复合阵列元件，
图2-3-8-1-2)、在任意位置上配置有球或平面的元件等(一般称随机配置元件：图2-3-8-1
-3)、以及外形有角或边的元件(外形元件)，按通用图像元件来对待。
●这些元件按副元件种类可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
仰视图
图 2-3-8-1-1 图 2-3-8-1-2 图 2-3-8-1-3
相同识别要素(元件)的集合被称为“元件组”。亦即；元件是指一个引脚或球；元件组是
指大小相同的元件(引脚或球)的集合。
把排列相同的通用图像元件组作为一个元件组，通过对各个元件组进行定义，可求出元件
的中心。图2-3-8-1-4由4个元件组构成。
图 2-3-8-1-4
引脚元件类(多引脚元件)
球元件类(复合阵列元件)
第 4 元件组
第 3 元件组
第 2 元件组
第1元件组
随机配置元件
俯视图
俯视图
操作手册Ⅱ Rev00
2-85
2-3-8-2 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
2-3-8-2-1 可用简易输入法来输入的元件数据
用简易输入法可输入一般性的元件数据，但复杂的元件定义，需在详细输入画面(参见2-3-8-
6-1章)中进行。

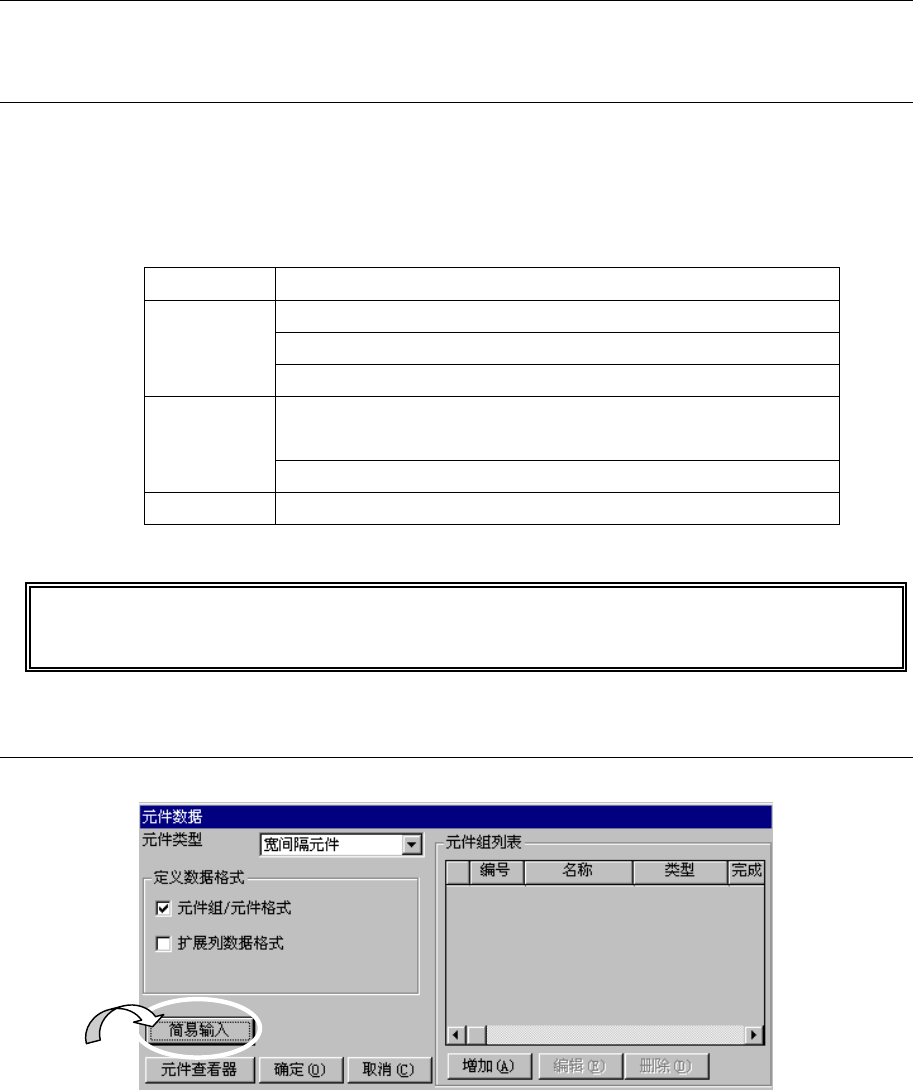

表2-3-8-2-1为可用简易输入法制作的数据(元件)种类。
表 2-3-8-2-1 可用简易输入法来输入的数据(元件)
数据(元件)的种类
所有的元件组位于元件外形的某一边上
鸥翼式或平板式外部引脚
引脚元件
所有的元件组为 1D(1 方向)
角、边的元件
(标记元件不可用简易输法来输入。)
外形元件
所有的元件为点
球元件 无法输入。
*扩展列数据无法以简易输入法来制作数据。
※注：在元件数据画面中选择追加、编辑按钮，则无法用简易输入法来输入在详细输入画
面(元件组画面、元件画面)中已制作或已编辑的数据。
2-3-8-2-2 打开简易输入画面
在元件数据画面中选择了元件的“种类”后，再选择“简易输入”，则显示元件组定义画面。
图 2-3-8-2-1 元件数据画面例
