操作手册Ⅱ Rev01
2-109
2-3-9 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”，显示如下画面。

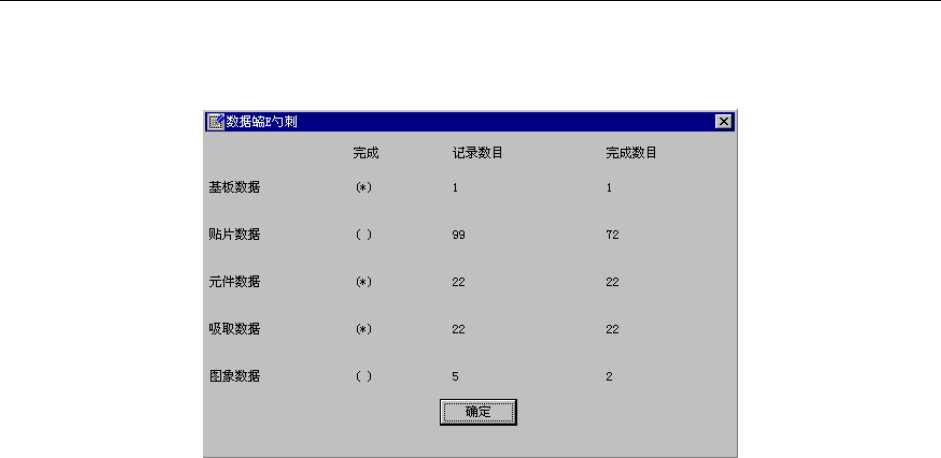

图 2-3-37 数据完成状态
如果记录数目和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。另外,“吸
取数据”及记录数目为0的项目，即使不显示“*”，也被看作完成。
当有未完成的项目时，请完成该项目。
操作手册Ⅱ Rev01
2-110
2-3-10 数据一致性检查
检查已制作的程序和机器设置中的设置内容是否矛盾，并检查程序本身是否矛盾。
一致性检查结束后，即可进行优化。当检查结果显示有错误发生时，则显示错误内容。此时，
请参考显示内容，修改程序或“机器设置”。
1) 执行一致性检查
从菜单栏中选择“数据(D)”/“数据一致性检查(L)”，执行一致性检查。
2) 检查的结果报告
进行一致性检查后，显示如下信息。
① 正常结束时
② 检测出错误时
在此，按下“确定”按钮,显示是否显示错误内容的确认画面。
选择“确定”则显示错误内容。
3) 错误信息内容
数据种类 数据内的制作No 错误内容
在 KE-2080 中的错误内容。
用元件数据的第 1 个元件指定的
VCS(因主体上未安装或在机器设
置中设置为未使用等原因)不能
使用。
操作手册Ⅱ Rev01
2-111
2-4 优化
优化是指对编辑程序中制作的生产程序进行：
①送料器配置的优化。
②吸取贴片顺序的优化。
2-4-1 设置优化条件
影响优化的原因有多种。
这些原因中，包括装置本身所
规定的项目和用户设置的项目。
现在，先对用户设置的项目进行说明。
2-4-1-1 元件供应数
1个元件的贴片点数过多时，如果用一个送料器生产，其节拍(速度)会失去平衡。此时，送料
器(托盘)和元件如有盈余，则可用多个送料器(托盘)供给同一元件，以提高生产效率。
<设置步骤>
1) 从菜单栏中点击“优化”/“元件供应数”。
图 2-4-1 选择元件供给数
2) 显示如下元件供应数显示画面。
单击将设置元件数的元件名，再单击“变更”。
优化后的送料器数、或手动设置的送料器数的显示区域
元件数据的元件名称
设置优化送料器数时,则显示为“自动”(初始值)
图 2-4-2 元件供给数的画面显示例
