2-4-1-2-1 分配

1) 吸嘴

选择用“机器设置”设置的吸嘴配置或使用已优化的吸嘴配置。

①自动安排吸嘴：忽略机器设置的吸嘴设置，进行吸嘴配置的优化。在这种情况下，生产速

度将加快，但需变更机器设置，有时准备工作可能多花时间。

②使用固定吸嘴、自动配置到空ATC中：照样使用机器设置的固定吸嘴，有时，需根据优化结

果对ATC空白部追加配置必要的吸嘴。一般在吸嘴有盈余时选择此优化方

法，但需变更机器设置 (对追加的吸嘴)。

③使用固定吸嘴：使用机器设置的吸嘴设置。因准备工作不花时间，所以请在多品种小批量

生产时选择此种方法。

2) 吸取数据

如果在吸取数据的“供给”项目上指定了送料器配置，请选择是按指定进行分配还是忽略指

定进行优化。

①分配自动选择：已被指定的送料器按指定配置，只对“自动选择”的送料器进行优化。

②分配整体：忽略被指定的送料器配置，全部进行优化。

进行过一次优化后，优化结果被反映在吸取数据中。此后编辑数据时，若要重新进行

优化时，请选择“分配整体”,只需变更追加部分的配置时，请选择“分配自动选择”。

3) 给每个管式供料器分配多个元件：使用多个旧的管式送料器(向一个管式送料器供给多个管式

类型)时，将同一类型的管式元件集中在一个管式送料器上。如果取消选项，同一类型的管式

元件将被配置为可同时吸取。

操作手册Ⅱ Rev01

2-115

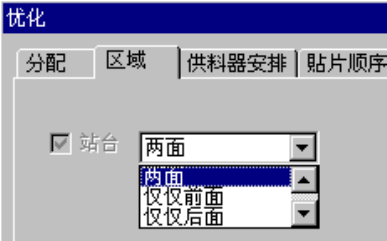

2-4-1-2-2 区域

指定配置送料器的区域。

可将所有的送料器只配置在前面或后面。

可在统一交换台上事先将送料器安装好，缩短下个生产的准备时间。

注：不使用“站台”。

●两面：在整个区域的送料台上配置送料器。

●仅仅前面：仅在前面的送料台上配置送料器。

●仅仅后面：仅在后面的送料台上配置送料器。

●前面优先：优先在前面的送料台上配置送料器。

●后面优先：优先在后面的送料台上配置送料器。

操作手册Ⅱ Rev01

2-116

2-4-1-2-3 供料器安排

指定配置送料器的起点。

若将供料器配置在所有贴片中间点上，可缩短从吸取到贴片的时间，也可缩短贴片时间。

● 将送料器配置在“贴片中间点”：

各贴片点按X坐标从小到大的顺序排列时，从小的顺序开始，将送料器配置在靠近正中的

贴片点的位置上。

● 将送料器配置在“贴片平均点”：

将送料器配置在离各所有贴片点的平均坐标最近的位置上。

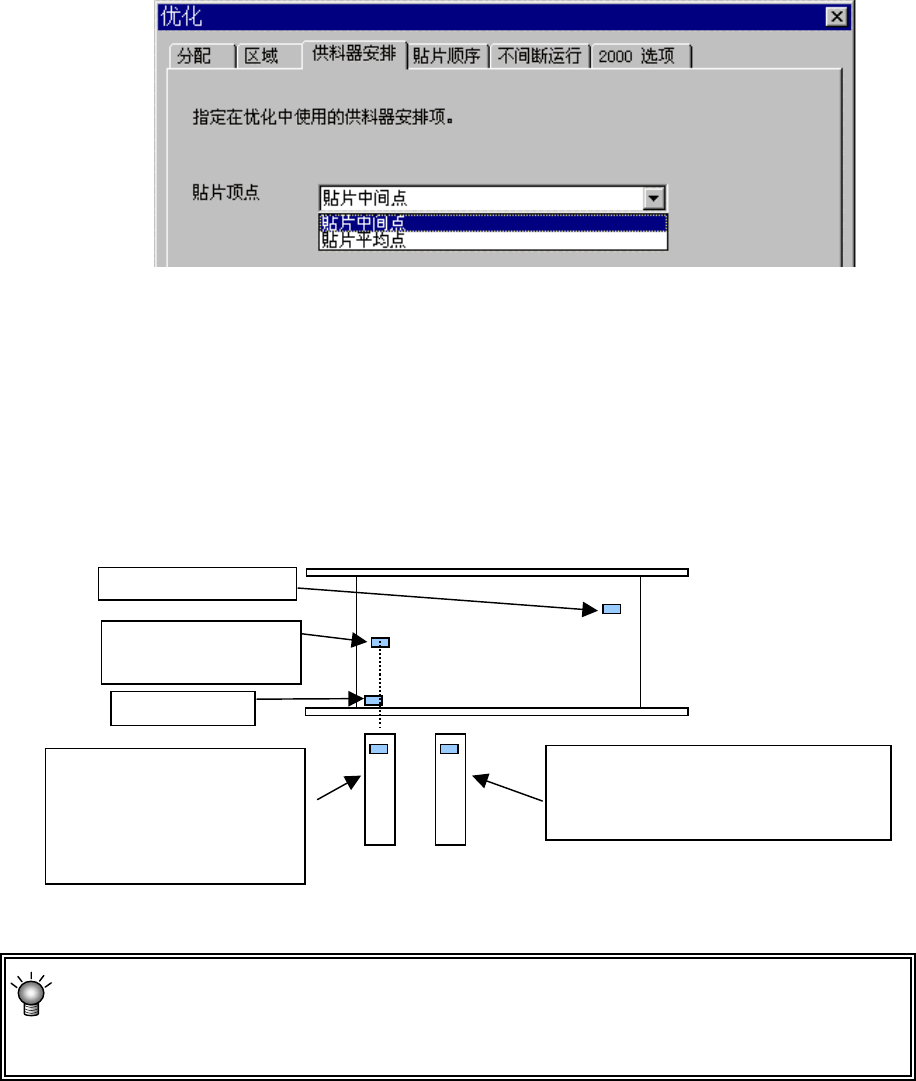

图 2-4-3 3 点贴片时的送料器配置图

● 若元件件数多，且贴片点在整个基板上平均分布时，则两种结果相同。

● 一般来说，所有的贴片点中，只有一部分贴片点偏离贴片位置进行贴片时 “中点”比

较有利，其它情况时 “平均点”比较有利。

第 2 个近的贴片点

(在此为中点)
