操作手册Ⅱ Rev01 2-140 ⑥ 示教结束后，显示是否注册到标记数据库的提示 图 2-5-19 基板标记示教(2) 要把示教数据注册到标记数据库时，请输入注册名称，然后按下<新建>按钮。 要与已经注册的示教数据进行替换时,请输入 替换的名称， 将光标移至注册区域想要替换的 数据所在行，然后按下<覆盖>按钮。 不将示教数据注册到标记数据库中时，请按下<取消>按钮。 至此，以识别为目的的示教操作结束…
操作手册Ⅱ Rev01
2-139

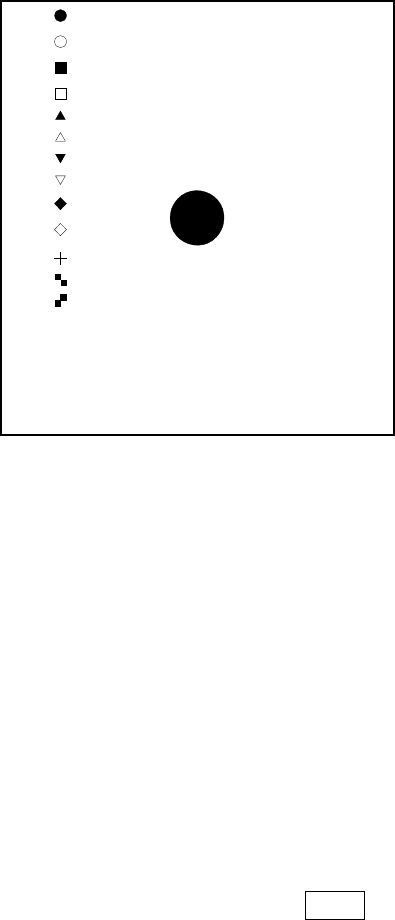

④ 请选择标记的形状。
标记的形状将被自动判别。判别结果有误时，请用HOD的↑键、↓键(X、Y移动上下箭头键)
选择正确的标记。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
⑤ 请进行检测框的示教。
完成④的操作后，画面中心(默认窗口)会自动显示标记尺寸 1.5 倍的标记。要改变检测框
时，请执行④的步骤。
按与刻度框同样的方式来设置检测框}
设置的方法与刻度框相同。
完成调整后，按 ENTER 键。
操作手册Ⅱ Rev01
2-140
⑥ 示教结束后，显示是否注册到标记数据库的提示
图 2-5-19 基板标记示教(2)
要把示教数据注册到标记数据库时，请输入注册名称，然后按下<新建>按钮。
要与已经注册的示教数据进行替换时,请输入替换的名称，将光标移至注册区域想要替换的
数据所在行，然后按下<覆盖>按钮。
不将示教数据注册到标记数据库中时，请按下<取消>按钮。
至此，以识别为目的的示教操作结束。
操作手册Ⅱ Rev01
2-141
2-5-2-3-2 用户指定模板的示教
基板或电路上没有BOC标记时，可以将电路图案
※1
作为BOC标记进行登录。
※1：只要是可与其它基板图案区别的图案，都可使用(交织、配线等)。
请选择不会因基板不同而产生偏差的稳定图案。如有可能，最好把图案模式（land）作为标记
使用。
<步骤>
① 将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时，需要预先输入标记的X、Y坐标。
图 2-5-20 用户指定模板的示教
② 请按 HOD 的 CAMERA 键。
摄像机移动到标记的XY坐标处，监视器画面中显示示教对象(要记忆的)的图案。
自动获得标记周围的干扰隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的干扰非常
小。
调整结束后请按ENTER键。
