操作手册Ⅱ Rev01
2-145
3）设置吸取位置偏差值
在[吸取数据]的检测吸取位置偏移选项上设置为[执行]时,需设置判定值的默认值。
(请参见“4-3-5-2-6 检查”)
初始值为 50 %”
4）数据库文件
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“第1部第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
①单击“使用”左侧的选项，选择该相应的项。
②单击“参照”，在“打开”画面中选择数据库文件。

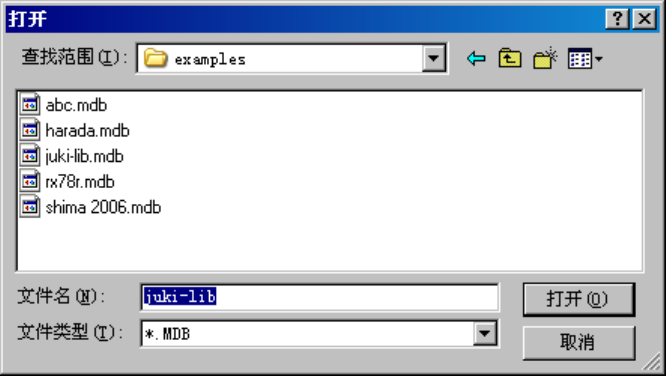

图 2-5-22 打开文件
5) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“将 500 号吸嘴作为默认值使用”时
=>如果在“元件数据”中将元件尺寸输入为“2mm×1.2mm”，则“500 号吸嘴”将被自动选择。
6) 更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定” ：即使变更元件尺寸，保持现在选择的吸嘴号不变。
操作手册Ⅱ Rev01
2-146
2-5-4 机器操作
进行使主体实际动作的各种操作。菜单项目根据各种操作而不同。
图 2-5-23 机器操作的选择画面
以下显示各菜单项目的子菜单及功能概要。
菜单项目 子菜单 1 子菜单 2 概要
基板搬入
基板搬出
将基板搬入或搬出主体。 传送
自动调整基板宽度 调整基板宽度
单独 测量
连续
测量元件数据的各详细值。
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查
检查速度功能 进行模拟生产, 检查运行中的 XY
θ
偏
移量，确认速度是否适宜。
BOC
确认 BOC 标记识别及储存实测值。
标记类
送料器台(正面/
背面)
确认储存台架标记识别及存储实测
值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
确认
坐标类
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教 示教元件 测量球元件的数据。
操作手册Ⅱ Rev01
2-147
2-5-4-1 传送
2-5-4-1-1 基板搬入/基板搬出
进行基板的搬入及搬出。
当安全盖打开时，选择菜单后，为了将轴待避到安全位置，显示如下信息。
确认安全后，请按下“继续”。
图 2-5-24 安全确认
将轴待避到安全位置后，显示如下的基板传送画面。
图 2-5-25 基板传送
·按<开始>开关或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可以按<停止>开关停止。
① 传送动作
从一览表中选择搬入或搬出基板。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择“按选项执行”后，则适用操作选项设置
的示教项目设置。
