第 3 章 生产 Rev00
3-4
3-2-2-1 设置共同项目
1) 计划生产数量
输入计划生产数量。最初显示上一次生产时的计划数量。新设定时显示“1”。如输入“0”
时，表明计划生产量为“无限”。
2) 生产基板数量
显示已生产的基板的实际数量。实际数量在生产开始时被重设为0。(继续生产时不重设)
通常，实际数量为初始状态(0)，但若选中操作选项的“生产(显示)”标签上的“累计生产基
板数量”条项时，则显示上一次生产时的实际数量。在该状态下开始生产时，则上一次的实
际数量为开始数量，直至达到预定的生产数量为止。
生产中断、结束时，显示已生产的实际数量。
通过清除生产管理信息，可从初始实际数量开始生产。
3) 生产条件模式
在个别设定项目中所选择的生产条件模式，将以基板生产、试打、空打的顺序进行显示。
4) 贴片偏差
当某些批次的基板有特有的偏移(因基准孔开孔工序等的误差而导致的偏移)时，如果在本项
中输入XY的偏移值，则输入的数值为所有基板的偏移值。
◆未使用BOC标记时： 为所有基板的贴片偏移值。
输入的值在所有的贴片点上偏移。
◆使用BOC标记时： 为相对于寻找BOC标记位置的偏移。即使输入偏移值，贴片结果也不会
改变。如果由于基板的变更装载等原因，导致BOC标记的绝对位置偏差，
BOC标记超出摄像机窗口外时，请输入偏移值以使BOC标记在摄像机窗
口中央。
5) 基准销校正
显示是否进行操作选项中所设定的基准销的校正。
当进行基准销校正时，显示根据基准销与从动销的位置而得到的校正角度。
6) 顺序
指定以输入顺序贴片还是以最优化顺序贴片。
未在程序编辑中进行过最优化的数据，不能选择最优化顺序。
初始设定为输入顺序方式，但是,当已制作的生产程序首次在生产画面中显示时，如果进行最
优化，则最优化方式将成为初始设定。
◆输入顺序： 按贴片数据输入的顺序进行生产。通常会使生产节拍降低。请在检查
时选择。
◆优化顺序： 按最优化顺序进行生产。通常请用该模式进行生产。
7) 运行模式
运行各生产模式时，有2种运行模式可供选择。
第 3 章 生产 Rev00
3-5
NO. 运行模式 内容
1 连续
连续生产基板直至退出生产或直至在暂停时按下<STOP>开
关中断生产。
2 单步
移动位置时暂停。
按<START>开关继续运行。
在连续生产时，按一次<STOP>开关后，也可进入暂停状态。
3-2-2-2 个别设定项目
1) 基板生产
No. 项目 内容
１
贴片范围
(步骤号)
当想限定贴片范围时，输入开始步骤号和结束步骤号。在总贴片
点数的项目中显示每 1 电路中的总贴片步骤号。此项设置限于设定
了输入顺序时。
２ 重新开始
因某些原因而使生产临时中断，在基板的夹具被解除的情况下，
继续剩余元件的贴片，完成基板贴片时进行指定。此外，也可从
特定的位置进行贴片。
该设定仅对最初的第 1 张基板有效。从第 2 张基板以后，继续运
行的位置设定将被忽略，对所有点进行贴片。
该指定将在生产运行开始后被初始化。
第 3 章 生产 Rev00
3-6
2) 试打

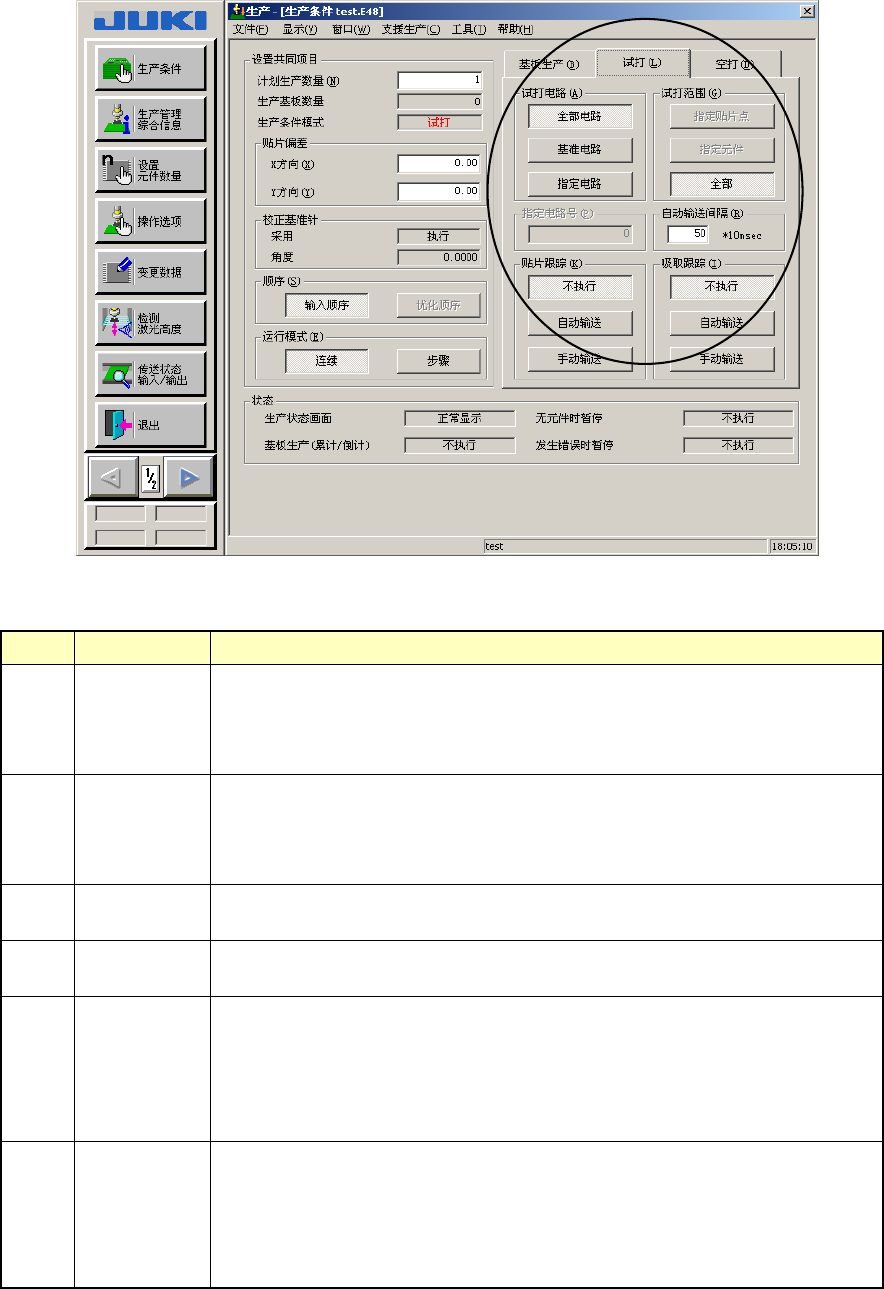

图 3-4 试打条件的设定
No. 项目 内容
１ 试打电路
设置试打的电路。单面基板时不使用。
·全部电路：对全部电路试打范围中设置的元件进行贴片。
·基准电路：对基准电路试打范围中设置的元件进行贴片。
·指定电路：对指定的电路试打范围中设置的元件进行贴片。
２ 试打范围
设置试打范围。
·指定贴片点：仅对贴片数据的试打项设置为进行的贴片点。
·指定元件：元件数据的试打项设置为进行的所有元件。
·所有点：所有贴片点。
３ 指定电路号
只有在试打电路中指定的指定电路才可设置。
只有指定的电路才可试打。
４ 自动输送间隔
设置自动传送时在停止位置上停止的时间。
单位是以 10msec(0.01 秒)为“1”。
５ 贴片跟踪
设置试打基板后是否利用摄象机进行贴片点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停下来，由操作人员输入后才移动到下一贴片点。
６ 吸取跟踪
设置试打基板前是否利用摄象机进行吸取点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪吸取点。
·手动传送：停止在吸取点，由操作人员输入后移动到下一贴片点。
