1-4-1-6 HMS
HMS(高度测量装置)系统用于测量元件高度、送料器的吸取位置等。
此系统由实际装备在贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS
基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。

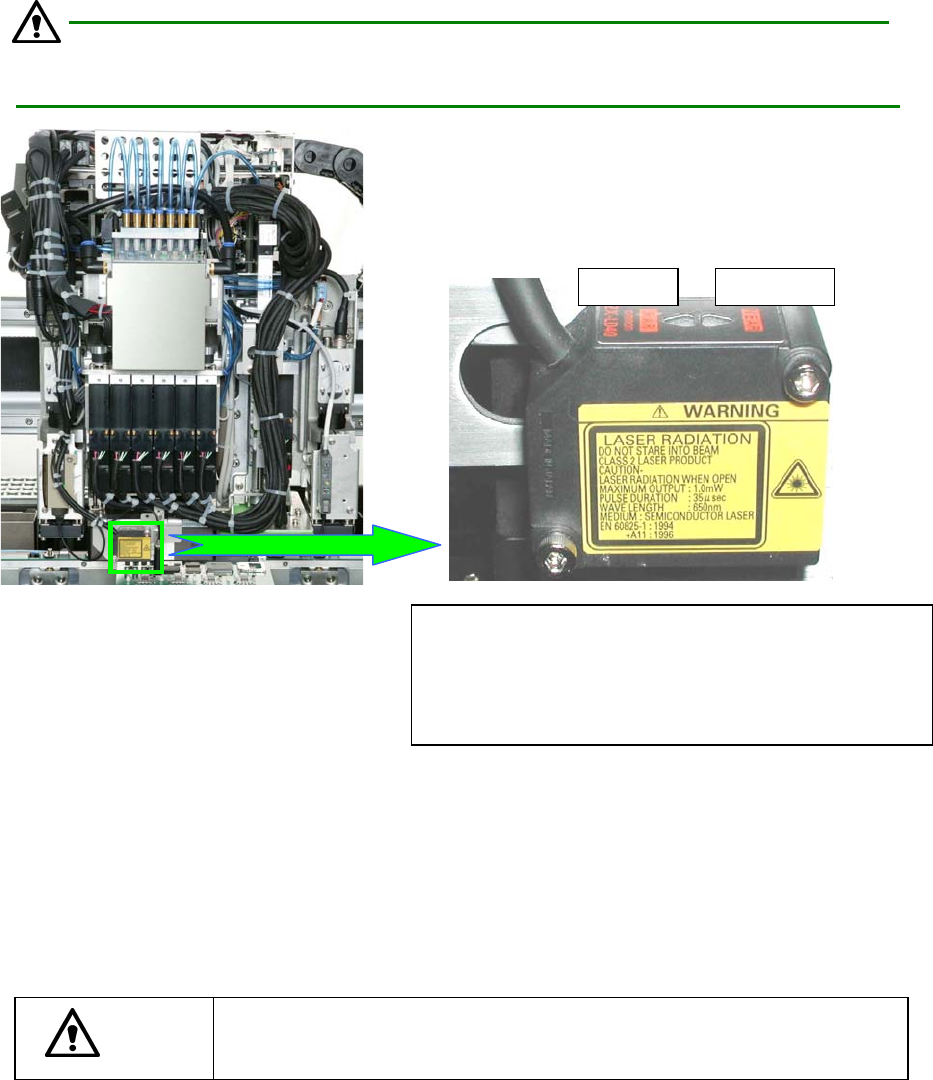

图 1-8 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，以便确保安全使用。
注意
高度传感器发出不可见激光束。切勿直视光束，也不要去触摸。
注意
FAR 灯
NEAR
灯
量程信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯闪烁：测量范围外
第 1 章 设备概要 Rev02
1-12
1-4-2 机器规格
(1) 贴片精度（Cpk≧1）
方形芯片：± 0.05mm
* 有关贴片精度的详情，请参见附件『使用说明书 CD』的「1-2-2 机器规格」。
(2) 可设置的最小贴片角度
程序可贴片角度单位：0.05°
(3) 自动交换工具装置(ATC)
可最多安装 36 个吸嘴。
KE-2070 ：36 个
KE-2080 ：34+(大型2)个
(4) 使用空气
气压 ：0.5±0.05Mpa
空气消耗量 ：KE-2070 345L／min
KE-2080 403L／min
干燥空气 ：大气压结露点-17℃以下
(5) 噪音等级 ：80dB(A)以下
(6) 原产国 ：日本
(7) 环境条件
工作时
周围温度 ：+10～+35℃(确保精度的周围温度:+20～+25℃)
相对湿度 ：50％以下(35℃)
90％以下(20℃)
运输及保管时
温度 ：-25℃～+70℃
相对湿度 ：20％～95％ (但不得结露)
(8) 电源规格
电压(三相) ：AC200V、220V、240V(国内规格)
AC200V、220V、240V、380V、400V、415V(国外规格)
电压允许范围 ：±10%(相对于额定电压)
视在功率 ：3.0KVA
频率 ：50／60Hz
初级
一侧电源电缆尺寸 ：5.5mm
2
以上
保护接地导线尺寸 ：5.5mm
2
以上
(9) UPS
本机为了防止由于突然停电而损坏计算机数据及系统软件，作为备用电源，安装了连续电
源装置(UPS)。
UPS的备用电源使用的电池，设置为电池用完前停止系统运行。因此，停电时能安全可靠地
结束系统，不会导致数据的损坏和丢失。
第 1 章 设备概要 Rev02
1-13
1-4-3 对象元件及元件包装方式
KE-2070 MNVC(选购项) KE-2080
激光
识别
LNC60
注1
（吸取元件数因元
件尺寸而异（参见
使用说明书 CD））
最小：
0.4mm×0.2mm
最大：
□33.5mm
对角线长度 47mm
-
最小：0.4mm×0.2mm
注2
最大：□33.5mm
对角线长度 47mm
反
射
-
最小 □3
mm
最大 对角线长度 30.7
mm
正方形：最大□20.0mm
长方形：最大 26.5×11mm
标准摄像机
(视野 54.0mm)
透
射
－ □3.0
mm～□6.0 mm
□3.0mm～□50.0mm
反
射
－
最小 1.0mm×0.5mm
＜注 5＞
最大
正方形：最大□20mm
长方形：最大 24×11mm
1.0mm×0.5mm～ □24mm
＜注 5＞ ＜注 6＞
图像
统一
识别
<注 3>
选项
高分辨率摄像
机
(视野
27.0mm)
透
射
－ □3.0mm～□6.0mm □3.0
mm～□24.0mm
反
射
-
最大
50×150mm（1×3 分段时）
□74mm（2×2 分段时）
标准摄像机
(视野 54.0mm)
透
射
－
最大
50×120mm（1×3 分段时）
图像
分段
识别
选项
高分辨率摄像
机(视野 27mm)
反
射
－
最大
24×72mm（1×3 分段时）
□48mm（2×2 分段时）
LNC60 0.08mm(0402 时)～20.0mm 0.08mm(0402 时) ～20.0mm
图像 统一识 别 - 0.08mm ～ 20.0mm 0.4～20.0 mm
注4
HC 规格时
*SC:6mm
*NC:12mm
*EC:25mm
图像 分段识 别 - 0.4～20.0 mm
注4
激光识别 LNC60 0.65mm 以上
标准摄像机
(镜头视野 54.0mm)
- 0.38～2.54mm
脚
间
距
引
图像识别
选项
高分辨率摄像机
(视野 27.0mm)
- 0.2～2.54mm
激光识别 LNC60 1.0mm ～ 1.27mm
标准摄像机
(镜头视野 54.0mm)
－ 1.0mm～3.0mm
球
间
距
图像识别
选项 高分辨率摄像机
(视野 27.0mm)
－ 0.25mm～2.0mm
标准摄像机
(镜头视野 54.0mm)
－ φ0.4mm ～ φ1.0mm
图像识别
选项 高分辨率摄像机
(镜头视野 27.0mm)
－ φ0.1mm ～ φ0.63mm
注 1. LNC60 的 6 个吸嘴同时可识别元件的最大元件尺寸为□10.0mm。
用 LNC60 贴片头对大于□10mm 的元件进行贴片操作时，仅能使用 3 个贴片头。
注 2.使用 0402 元件对应功能进行 0402 元件贴片时，同种 0402 元件不能进行同时吸取。但 0402 元件与其他元件则
可进行同时吸取，前提条件是：以 0402 元件的贴片头为基准，其他吸取贴片头在同时吸取范围内。
注 3.最小尺寸为，大于模部尺寸□1.7mm。最大尺寸为，吸取时的吸取 XY 误差小于±1mm，角度误差小于±3°。
注 4 VCS 识别时最小元件的高度无影响，但必须在 CDS（检查元件掉落的传感器）可识别的高度范围内。
注 5 1.0×0.5～□2.99mm 的元件用 LNC60 贴片头进行图像识别。
注6 对尺寸1.0×0.5～□2.99mm的电阻芯片、微调电容、SOT、LED元件进行图像识别时，请作为通用图
像元件识别。
