第 3 章 生产 Rev00
3-25
3-4-5 重试列表
确认和显示生产中发生的错误的内容。
3-4-5-1 生产结束后的重试列表显示
1) 未贴片信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“未贴片信息”，显示如图3-25的画面。
重试列表最多可按发生顺序显示160件。但即使所有的元件已贴片，当存在吸取失败的送料器时，
显示如图3-26所示的供应装置信息。此外，未吸取、未贴片时，不显示错误。

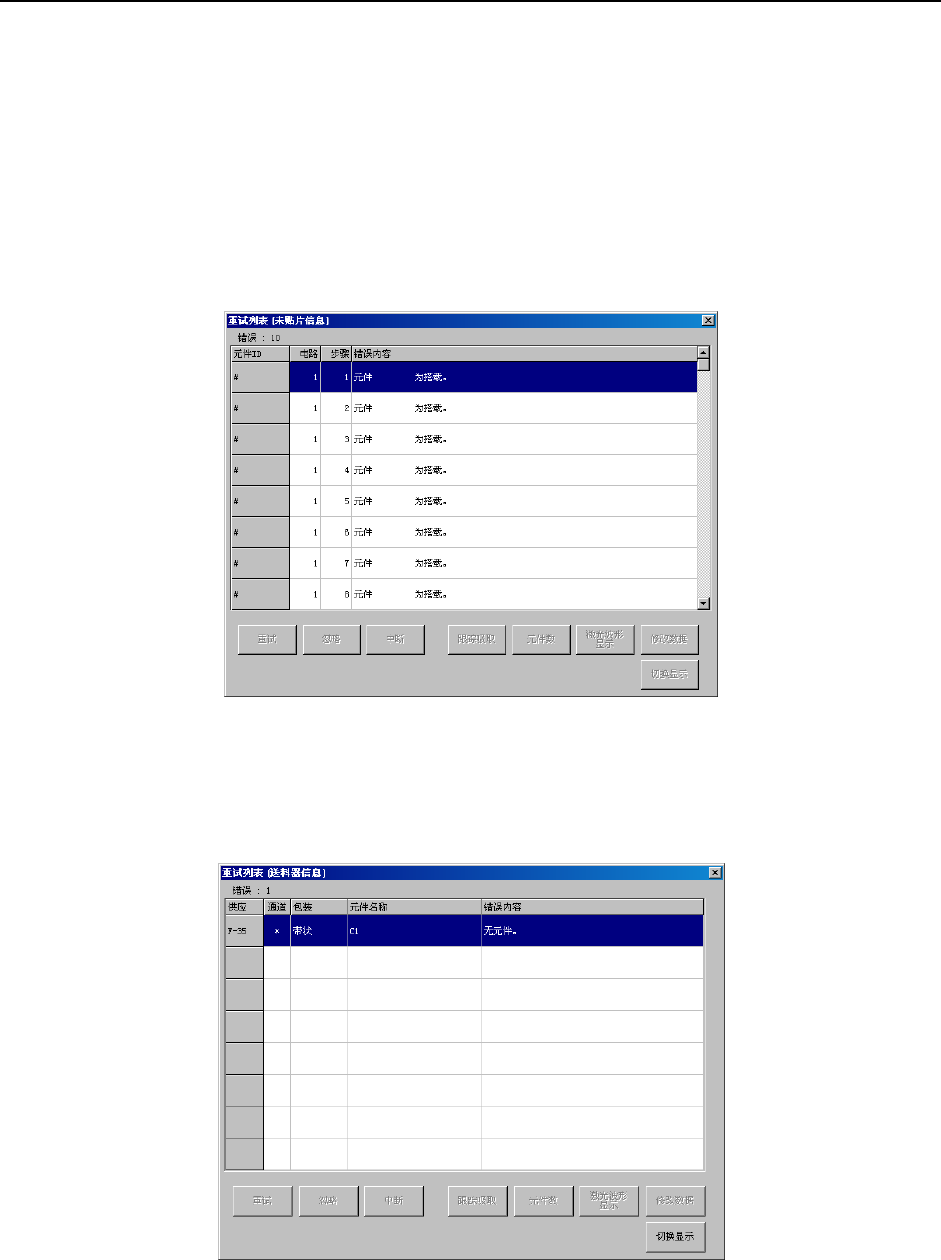

图 3-25 重试列表显示(未贴片信息)
2) 供应装置信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“供应装置信息”，显示如图3-26的画面。
重试列表最多可显示160件。
图 3-26 重试列表显示(供应装置信息)
第 3 章 生产 Rev00
3-26
3-4-5-2 生产中的重试列表显示
生产中的重试列表显示生产中发生的错误状态，显示如图3-27。
图 3-27 重试列表(未贴片信息)的显示
从生产中的重试列表显示的情况中，可以判断生产能否继续进行。画面上的八个按钮，可以
用来控制此后的生产状态。
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
1) 重试
当选择重试时，显示下图。
图 3-28 选择重试时
显示该信息时，若按下<START>开关，则从发生错误的元件贴片开始重新贴片，继续生产。此
时，对元件用尽的供应装置，将自动进行补充。
按“取消”按钮，则返回重试列表画面。
注意
第 3 章 生产 Rev00
3-27
2) 忽略
当选择忽略时，显示下图。
图 3-29 选择忽略时
显示此信息时，若按下<START>开关，则忽略在重试列表中显示的元件(该层)，从下一层起、
继续生产。
按“取消”按钮，则返回重试列表画面。
3) 中断
当选择中断时，显示下图。
图 3-30 选择中断时
中断生产，降下支撑台，进入可取出基板的状态。此时，可把安装在贴片头上的吸嘴拆卸下
来并结束运行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
注意
单击“中断”后，即进入吸嘴交换动作。为了避免人身伤害，在运行
过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 吸取跟踪
对列表中显示的错误发生处进行吸取位置校正处理。
详细情况请参见“3-4-5-3 吸取位置校正”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况请参见“3-4-1 设置元件数”。
6) 激光波形显示
可显示激光波形。
详细情况，请参见《操作手册 I》的“3-4 激光脏污”。
7) 切换显示
进行未贴片信息和供应装置信息的切换。
8) 修改数据
可变更元件数据。
详细情况，请参见“3-4-3 修改数据”。
