操作手册Ⅱ Rev02
4-8
4-1-2-2 数据库的画面构成
1) 清单画面
图 4-3 元件清单画面
2) 表格画面
元件表格画面由“元件”、“对中”，“其他”这3个画面构成。
单击该标签，可切换画面。
进行元件清单与元件表格的切换，图像清单与图像表格的切换。
图 4-4 元件表格画面
行代码
数据标签
总件数（行数）
工具栏
主菜单栏
滚动条
操作手册Ⅱ Rev02
4-9
4-1-3 元件数据（包括图像数据）的制作与编辑
新建、编辑元件数据的方法有以下几种。
设置项目 内 容
增加 新输入元件名，制作元件数据。
复制 不改变已经制作的元件数据内容，仅用其它文件名复制。
在数据库中注册
将生产程序文件或已注册到其它数据库的元件数据，统一
注册到数据库。
注册
在程序编辑中注册 对生产程序文件的元件数据逐一注册到数据库。
4-1-3-1 增加
新建元件数据。
<步骤>
① 请单击“数据”/“增加”。 ② 显示增加一个新的元件画面。
输入元件名，单击“确定”
。
③ 显示元件表格画面。请制作数据。
操作手册Ⅱ Rev02
4-10

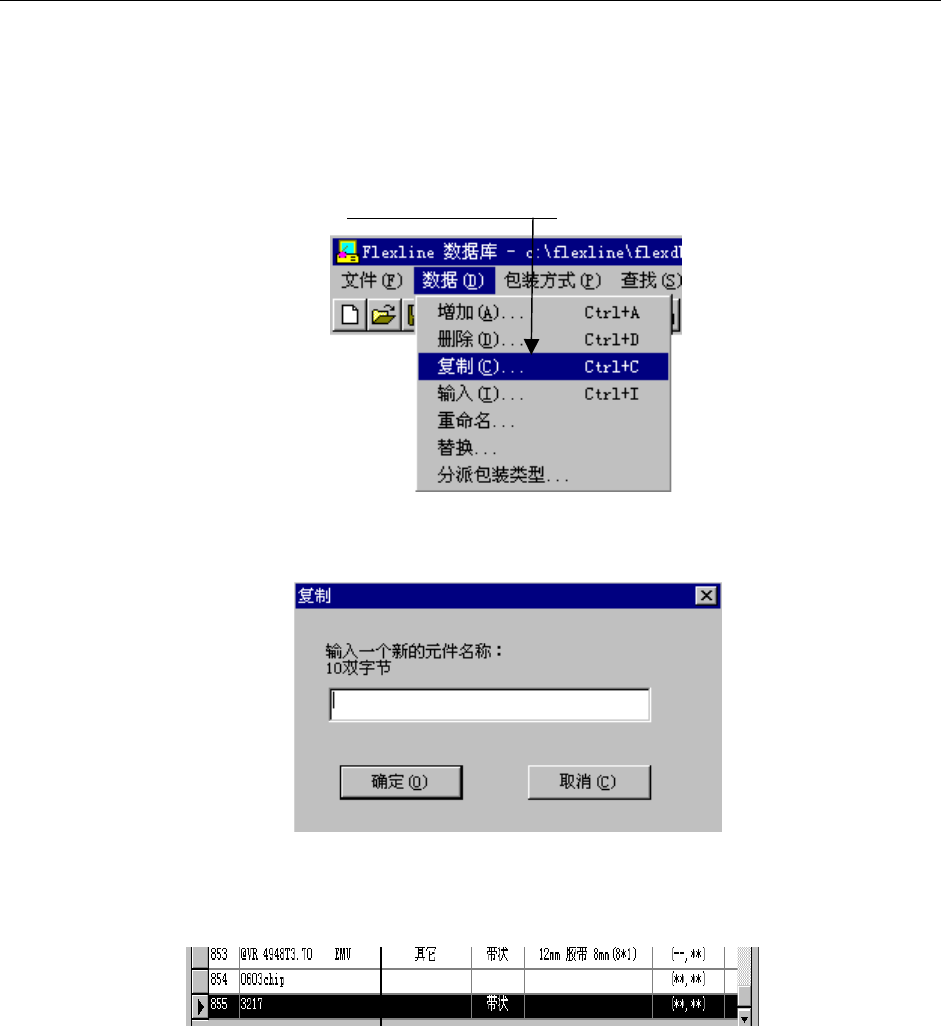

4-1-3-2 复制
制作外形尺寸相同、内容不同(元件名不同)的多个元件数据时，先制作1个元件数据，其它元
件只需变更元件名后复制，便可很容易地制作元件数据。
另外，若要制作只有高度不同的多个元件时，先制作1个元件数据，其余的元件变更元件名后
加以复制，再修改高度值即可。
<步骤>
① 选择要复制的元件名后，单击“数据”/“复制”。
② 显示元件名输入画面。输入新元件名，单击“确定”。
③ 新元件名被注册。
