操作手册Ⅱ Rev02 4-60 5）VCS 使用单元 选择“VCS使用单元”标签，即可显示如下VCS使用单元的设置画面。 图 4-32 VCS 使用单元设置画面 当VCS单元发生故障时，在本项目中指定为“不使用的单元”后，就可在不用变更生产程序数 据而进行吸取贴片。 ※VCS识别的元件将被跳过、不进行贴片。
操作手册Ⅱ Rev02
4-59
4) 使用单元（功能 2）
选择“使用单元（功能 2）”标签后，显示如下使用单元（功能 2）设置画面。
（只可在 KE-2080 上设置。KE-2070 上没有“使用单元（功能 2）”的标签。）
图 4-31 使用单元(功能２)设置画面
<设置为使用时的动作>
No. 单元 生产动作
1 D 型剪切识别有效 生产时VCS执行D型剪切识别动作，进行角度校正。
2
搬出基板时运行 IC 贴
片头的 D 型剪切检查
在更换基板放回吸嘴前，搬出基板时进行 IC 贴片头的 D 型剪切
识别。
操作手册Ⅱ Rev02
4-60
5）VCS 使用单元

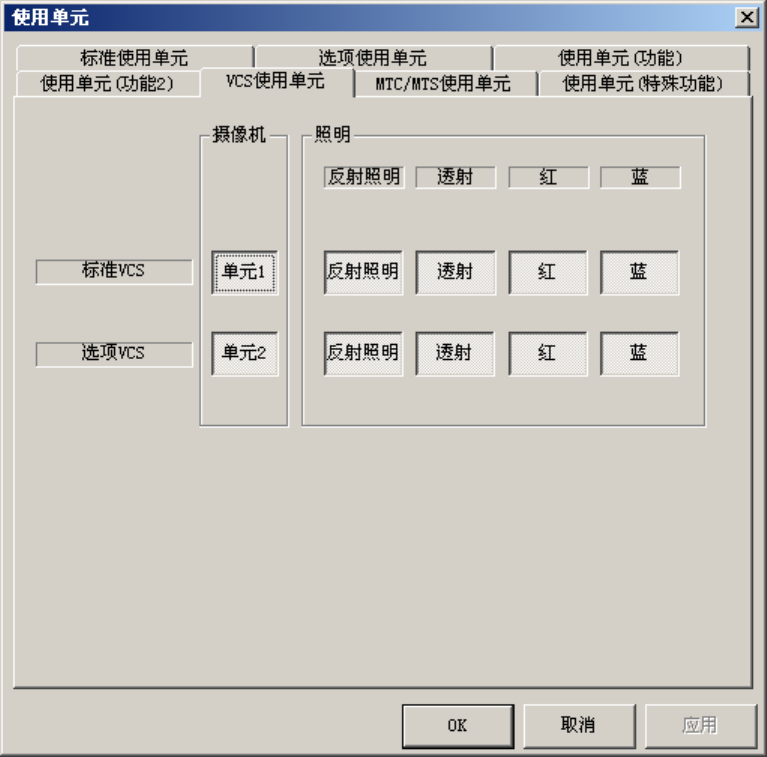

选择“VCS使用单元”标签，即可显示如下VCS使用单元的设置画面。
图 4-32 VCS 使用单元设置画面
当VCS单元发生故障时，在本项目中指定为“不使用的单元”后，就可在不用变更生产程序数
据而进行吸取贴片。
※VCS识别的元件将被跳过、不进行贴片。
操作手册Ⅱ Rev02
4-61
6） MTC/MTS 使用单元
设置“MTC/MTS”或“DTS” 使用的“有”、“无”等。
选择“MTC/MTS使用单元”标签，则显示如下图所示的MTC/MTS使用单元设置画面。
图 4-33 MTC/MTS 使用单元设置画面
1） 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
设置使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
设置托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
3 托盘拉出速度为低速 2
设置托盘拉出的速度
在元件数据的 MTC/MTS 速度项目中做好设置，以便可选
择低速 2。
托盘吸取顺序：
元件吸取方向可选择
8种。
基板
传送路线
供给装置：MTC、MTS、DTS、托盘支架
开始位置： 4 个角，
设置其中一个角为
吸取开始点。
吸取方向：从 Y 方
向(标准)与 X 方向
中选择。
