操作手册Ⅱ Rev01 6-11 现象 原因 措施 ① “元件数据”的“元件高度”设定错 误。 ①元件高度中输入从吸嘴下底面 到元件下底面 （含引脚） 为止的尺 寸。 ②滑梭示教错误。 ②重新设定 “机器设置” 的 “设定 组”/“MT C 滑梭吸取位置” 。 （参 见 4-4-4-5） 7 ） 不 能 吸 取 MTC/MTS 供应的元件。 ③吸嘴选择错误。 ③设置可稳定吸取的吸嘴。 （参见 1-4-1-3 章） ① 由于已对“吸取数据…
操作手册Ⅱ Rev01
6-10

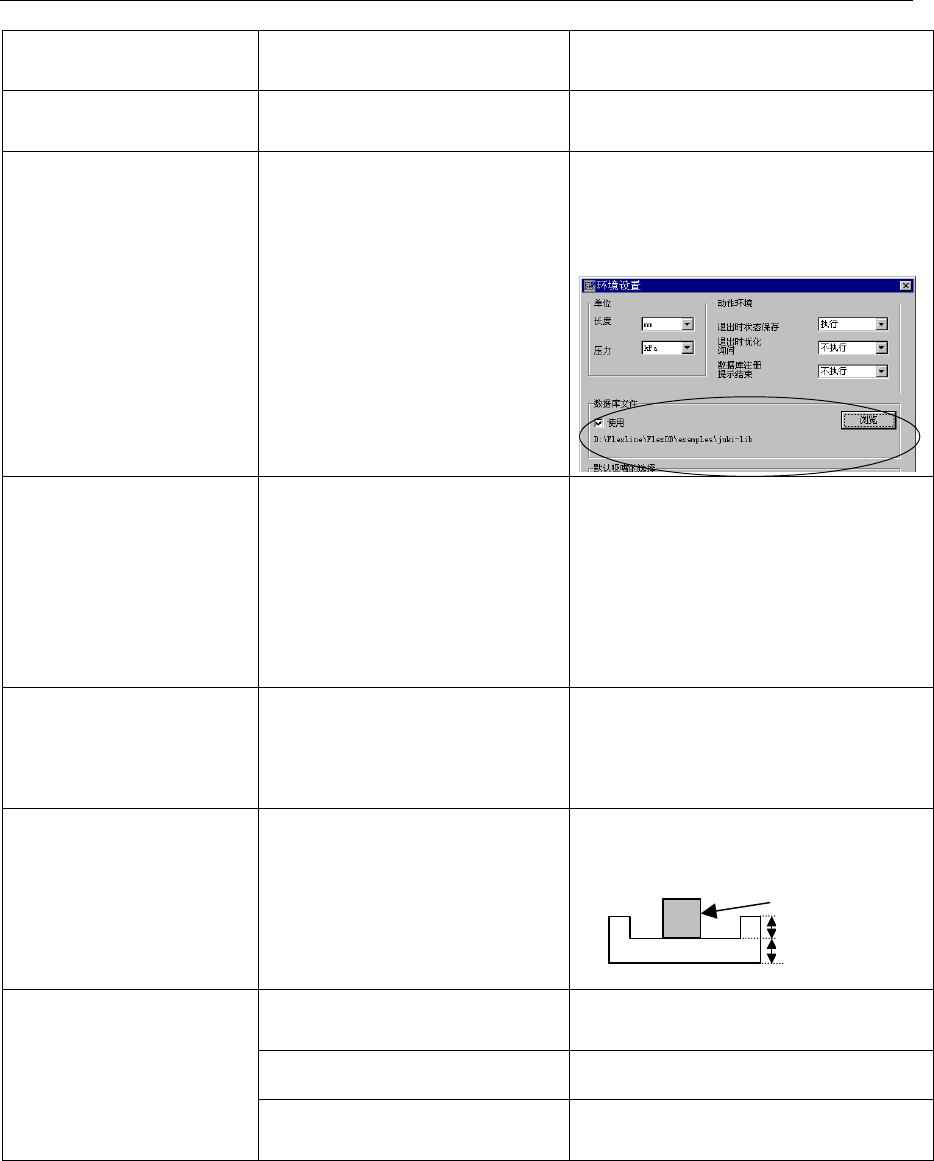

6-7 其它错误
现象 原因 措施
1) 启动 START/停止
STOP 开关不起作用。
因安全方面措施，开关相反一侧
的安全盖打开时，开关为无效。
关闭开关相反一侧的安全盖。
2) 不能浏览数据库。 在“程序编辑”的“环境设置”
中设定数据库文件不正确。
要正确设定“编辑程序”的“文件”/
“环境设定”的“数据库文件”。另外，
确认是否已选中“使用”。
(参见 2-5-3 章)
3) 对已执行过优化的程
序再次实施优化后，原
设置的送料器配置出
现变化。或者想要改变
原有送料器配置，但即
使进行优化,也不能优
化。
未正确设定“优化”的“分割选
项”/“吸取数据”。
对“分割选项”的“吸取数据”进行
如下设定，以实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“自动分配所有数据”
(参见 2-4-1-2-1 章)
4) 贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使从基板原点到贴片坐标
进入到基板或电路中。
(参见 2-3-3-2 章)
5) 在连接器的情况下，定
心时元件碰到激光。
“元件数据”的“吸取深度”设
定错误。
“吸取深度”应输入从元件上面到吸
嘴下面的距离。
① 元件的纵横尺寸颠倒
① 输入长宽尺寸时，应考虑符合元件
供应角度要求。(参见 2-3-5) )
② 激光表面脏污。 ② 清扫激光表面。
6) 无法测量元件。
③ 吸嘴选择错误。 ③ 重新选择吸嘴。
(参见 1-4-1-3 章)
ノズル
吸着深さ
部品高さ
吸嘴
吸取深度
元件高度
操作手册Ⅱ Rev01
6-11
现象 原因 措施
①“元件数据”的“元件高度”设定错
误。
①元件高度中输入从吸嘴下底面
到元件下底面（含引脚）为止的尺
寸。
②滑梭示教错误。 ②重新设定“机器设置”的“设定
组”/“MTC 滑梭吸取位置”。（参
见 4-4-4-5）
7）不能吸取 MTC/MTS
供应的元件。
③吸嘴选择错误。 ③设置可稳定吸取的吸嘴。（参见
1-4-1-3 章）
① 由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
② 正在进行吸取位置校正确认。这时，
由于吸取坐标在生产过程中自动校
正，有时元件之间的尺寸会超出可
吸取的范围。
②在“元件数据”的“附加信息”
中，将“吸取位置校正”设定为“不
执行”。
（参见 2-3-5-2-4）
8）不同时吸取。
③ 0402 元件的情况下正在使用 509 吸
嘴。
③为了仅对 0402 元件吸取时进行
稳定的吸取操作，不要进行同时
吸取，必须按顺序进行吸取。因
此要将 0402 元件专用的 509 吸
嘴的同时吸取范围设置为 0mm。
<可同时吸取的范围>
吸嘴编号 同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508 1.0mm
509 0mm
例如： 在 500 号吸嘴情况下，如果
LNC60 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
◆ 修订履历
Rev 日期 修订页 修订内容
00 2007.01 第一版
00a 2007.03
01 2007.06 对应主机 Ver1.1
02 2007.11 P1-1～4
P4-31～36
P5-1, 17, 23
对应主机 Ver1.21
z 规格、外观等如有变更，恕不另行通告。
Copyright ©2007 JUKI CORPORATION
All rights reserved throughout the world.
未经许可，严禁擅自转载、复制本书内容。
