操作手册Ⅱ Rev01
2-1
第 2 章 制作生产程序
2-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的修正部分予以说明。
No.
生产流程图 备注
1
日常检查，确认主气压（0.5Mpa）、
ATC 周围没有异物。
2
3
返回原点前，确认装置内部是否有异
物等。
4
节假日结束后以及在寒冷地区，必须
预热 10 分钟左右)。
5
6
在日常检查或设置基板时，扫吸嘴或
改变基准销位置，机器的初始设定状
态被改变时，请重新设定“机器设
置”。
(参见“第 8 章 机器设置”)
7 (参见“第 8 章 机器设置”)
8
9
若发生贴片位置偏移、定心不良等，
贴片不正常时，在“程序编辑”上进
行修正。但部分元件数据可在“生产”
画面进行修正。
10
11
12
13
定期实施。
(参见“第 3 章 维护”)
接通电源
装置检查
预热
基板设置
修改
机器设置
在“机器设置”中
设定变更部分
制作元件数据库
在“数据库”中制
作元件数据
贴片确认
有错误贴片
生产
日常检查
结束生产
关闭电源F
无错误贴片
必要时
不必时
不必时
修正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
●图像数据
)
返回原点
必要时
操作手册Ⅱ Rev01
2-2
2-2 选项
在选项菜单中，可根据使用机器的目的和状况，进行机器设置，便于发挥相关功能。这一章
节将对“变更用户组”、“设置用户组环境”、“调整日期／时间”及“显示语言设置”(
﹡1
）
进行说明。
另外，有关“操作选项”的说明，请参照“4-2 操作选项”。
*1
英文版操作系统及英文版机器软件不能使用“设置显示语言功能”。
2-2-1 用户组（用户级别）
为了防止对机器进行错误操作而引起误动作，可根据作业人员的操作熟练程度，对操作范围
进行限制。
变更用户组时，需输入密码。
2-2-1-1 变更用户组

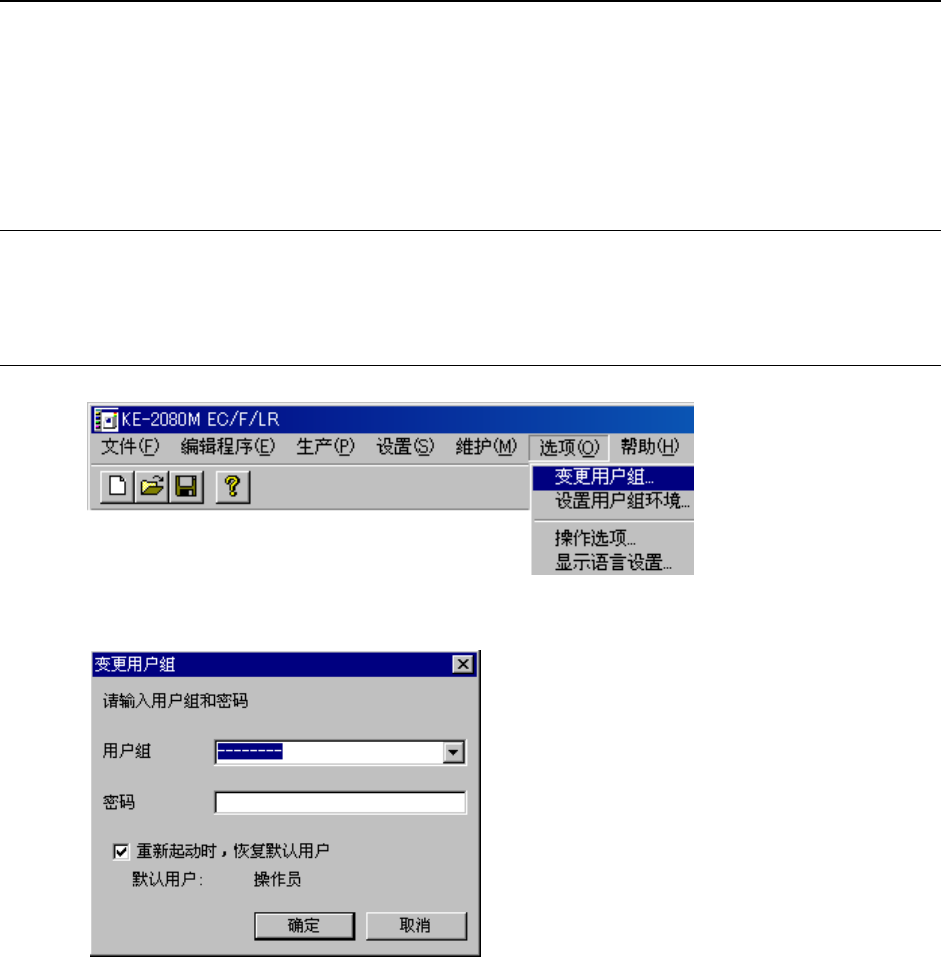

选择“选项”/“变更用户组”。
图 2-2-1-1-1
显示变更用户组画面。
图 2-2-1-1-2
●操作员∶有资格执行生产准备的用户级别。可执行生产，但不能进行程序编辑。
●程序员∶可制作生产程序的用户级别。
●管理者∶高于“程序员”的水平，属于机器管理人员。
有资格选择“机器设置”、“手动控制”、“自动校准”项目的级别。
●维护员∶有资格进行主机版本升级的用户级别。
密码，需要进行版本升级时，将另行联系。
●修理工程师∶有资格进行机器维护的用户级别。原则上是接受过教育的修理工程师级别。
◆ 重新启动时，返回默认用户∶设置重启机器时最先显示的用户组。选中后重启时，将显示
按“2-2-1-2 设置用户级别组”设置的“默认用户”。没有选中时，在重启时将显示最后
一次使用时选择的用户组。
操作手册Ⅱ Rev01
2-3
2-2-1-2 设置用户组环境
用户级别变化时可修改输入的密码，也可设置默认用户(参见4-2-1-1 用户组变更的“重启动
时，返回默认用户”)。
下例为管理者时的情况。

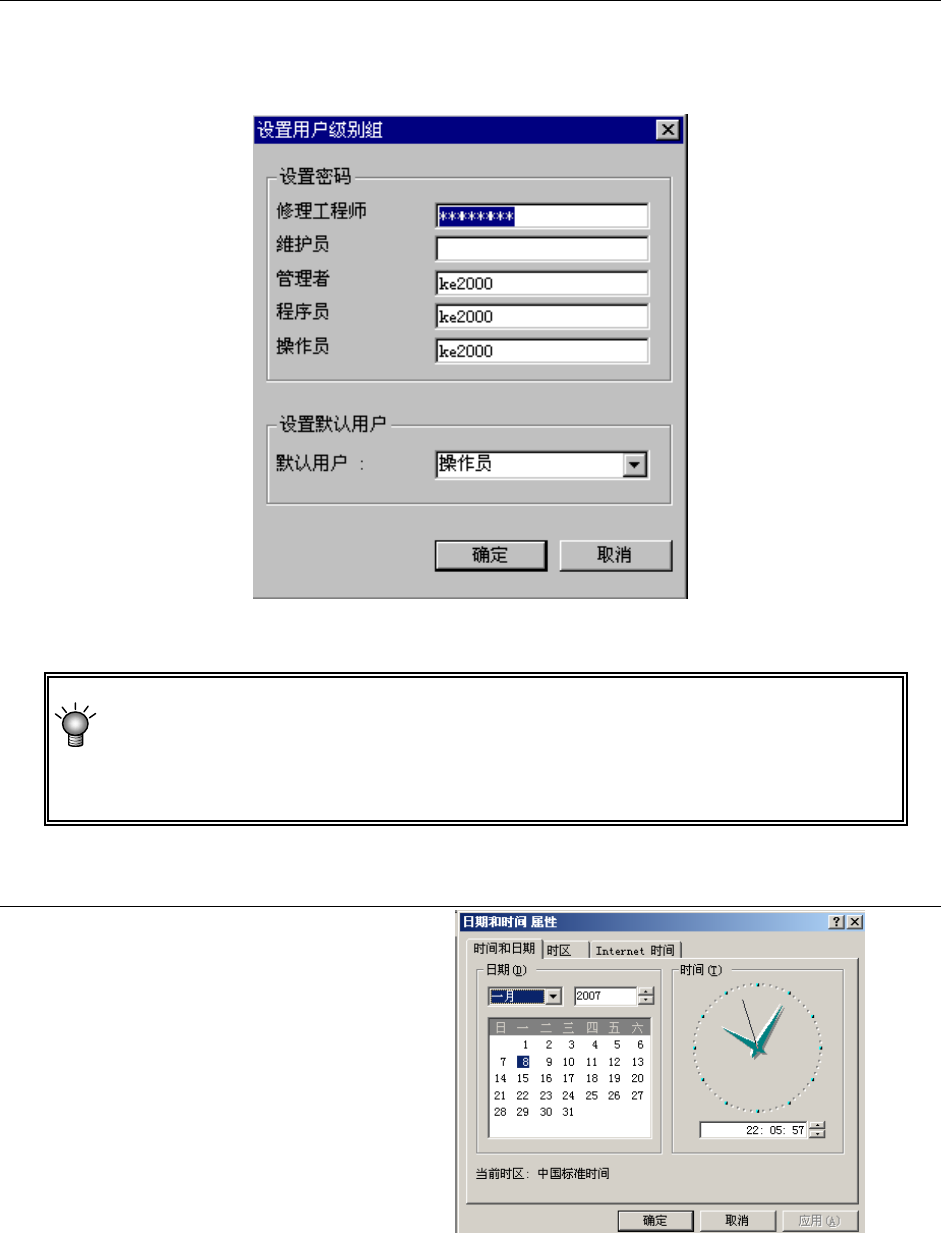

图 2-2-1-2-1 设置用户级别组
●不能浏览以及变更设置比当前选中的用户组更高级别的用户组密码。
●不能将默认用户变更为比当前设置的用户组更高的用户组。
●管理者密码更改后，请注意保管不要忘记。
2-2-2 设置用户组环境
管理者以上可设置此项功能。
从菜单的“选项”中选择“操作选项”。
进行日期／时间的调整。
图 2-2-1-2-2 时间和日期
