5.7.4 元件坐标系和拾取角
5
图
5.7 - 2

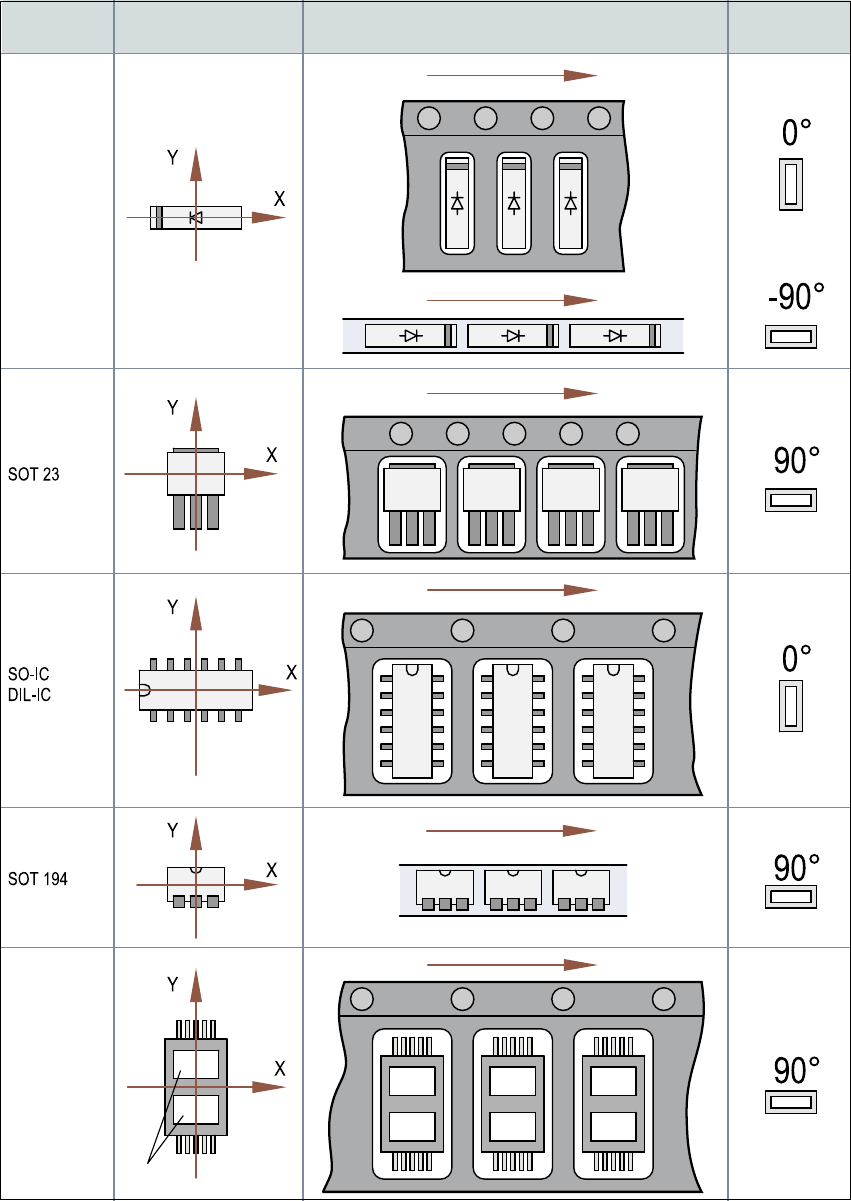

元件的位置及其拾取角
元件 坐标
料带：
振动
专用
孔
供料器中的位置
拾取角 /
类型 吸嘴角度
供料器：
料带：
料带：
振动
供料器：
料带：
元件
系统
芯片
元件
带有极性
0402
2220
必须用 + X 坐标调
整阳极。
用户手册 SIPLACE HS-60 5 操作员，生产线工程师，维护工程师
软件版本 SR.503.xx 2003 年 3 月中文版 5.8 元件续料
113
5.8 元件续料
联机帮助说明了如何使用条形码和不使用条形码进行元件续料。
Æ 使用料带供料器，确保您始终能够尽早接合新料带，以防供料器用完元件。
Æ 但是，不要过早地接合料带。这是因为如果连接后将旧料带末端与新料盘在一起，则容纳新料
带的卷缠得过多，料带就会从卷上滑落，缠结在一起。在某些情况下，这会导致拾取错误并延
长停车时间。
Æ 使用 5 英寸和大的料盘时，始终要插入芯轴（见图 5.4 - 3）并确保分隔板正确插入（见图 5.4 -
3）。
5 操作员，生产线工程师，维护工程师 用户手册 SIPLACE HS-60
5.9 料车 软件版本 SR.503.xx2003 年 3 月中文版
114
5.9 料车
5.9.1 料车装卸的安全说明

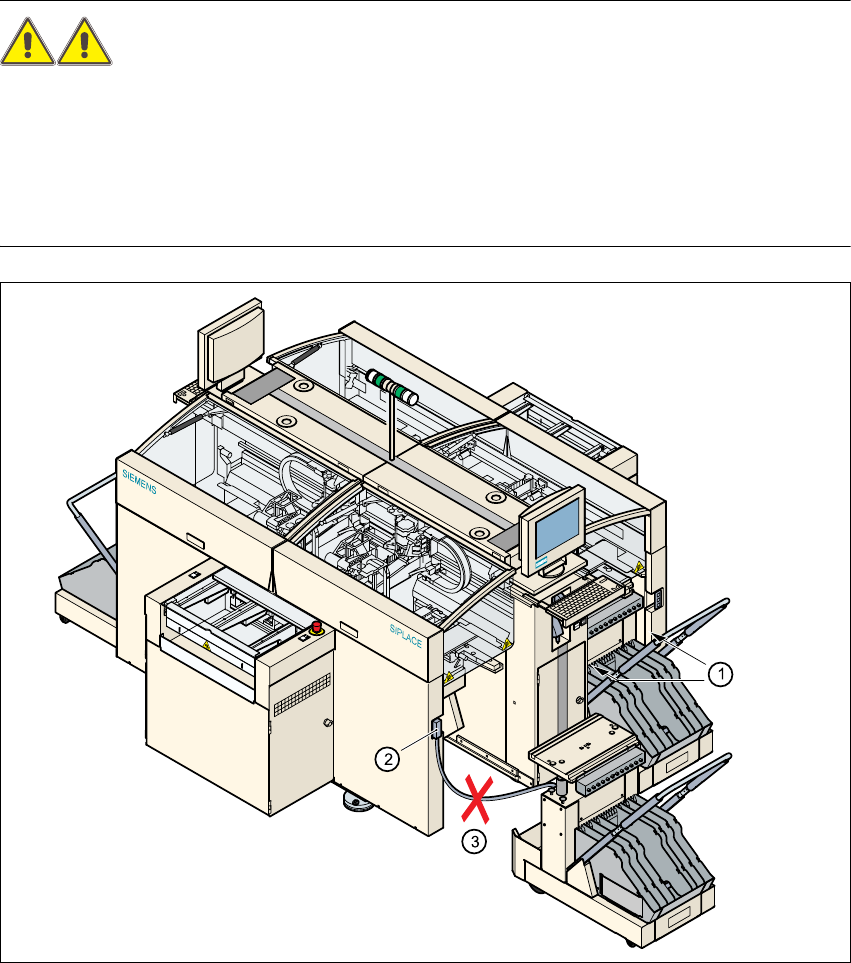

警告 5
Æ 贴片机运行时，不要将手伸到料车和贴片系统的间隙中 （见 1）。
Æ 在连接或断开贴片系统上插座处的料车的连接电缆之前，始终要检查料车是否已装载到贴片系
统上 （见 2）。
Æ 不要将料车的连接电缆连接到贴片系统的插座上，然后通过压缩空气控制装置操作贴片机外侧
的料车 （见图中的 3）。
5
图
5.9 - 1
料车的安全说明
