6 元件的处理 用户手册 SIPLAC E HS-60 6.2 供料器的技术数据 软件版本 SR.503.xx 2003 年 3 月中文版 128 6.2.8 线性振动供料器， 3 型 图 6.2 - 8 线性振动供料器， 3 型 部件号 00142 031-xx 6 宽度 28 mm 6 每个供料器的料槽数目 1 ， 2 ， 3 ，或 6 6 占用的料位 1 6 供料器最大数目 4 x 12 6 元件容量 每个钢料盒最多 150 个 …
用户手册 SIPLACE HS-60 6 元件的处理
软件版本 SR.503.xx 2003 年 3 月中文版 6.2 供料器的技术数据
127

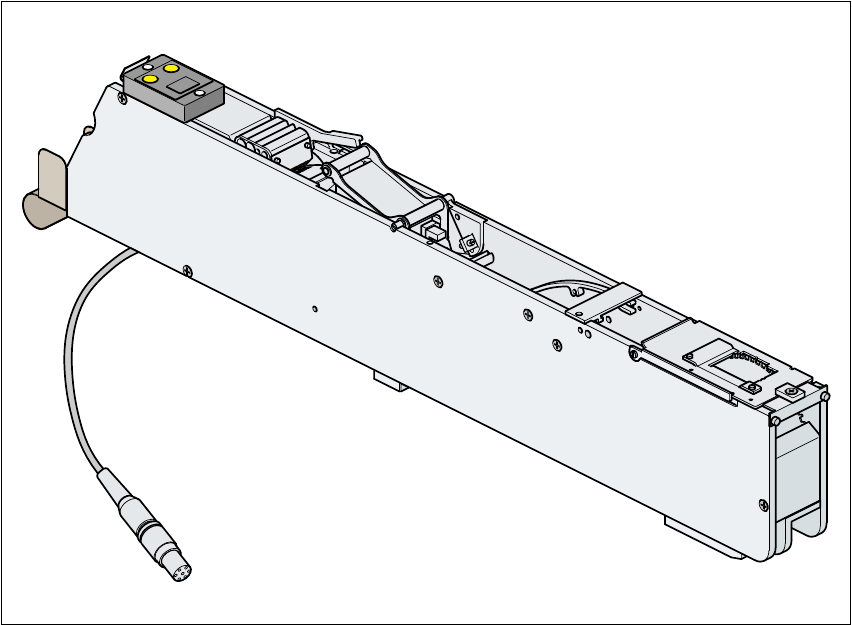

6.2.7 24/32 mm S 供料器
图
6.2 - 7 24/32 mm S
供料器
部件号 00141093-xx 6
宽度 42.4 mm 6
每个供料器的料槽数目 1 6
占用的料位 1.5 6
供料器最大数目 4 x 8 6
7 英寸料卷的元件容量 约 2000 6
传送步距 （可变） 4 至 40 mm，（ 以 4 mm 的增量） 6
6 元件的处理 用户手册 SIPLACE HS-60
6.2 供料器的技术数据 软件版本 SR.503.xx 2003 年 3 月中文版
128

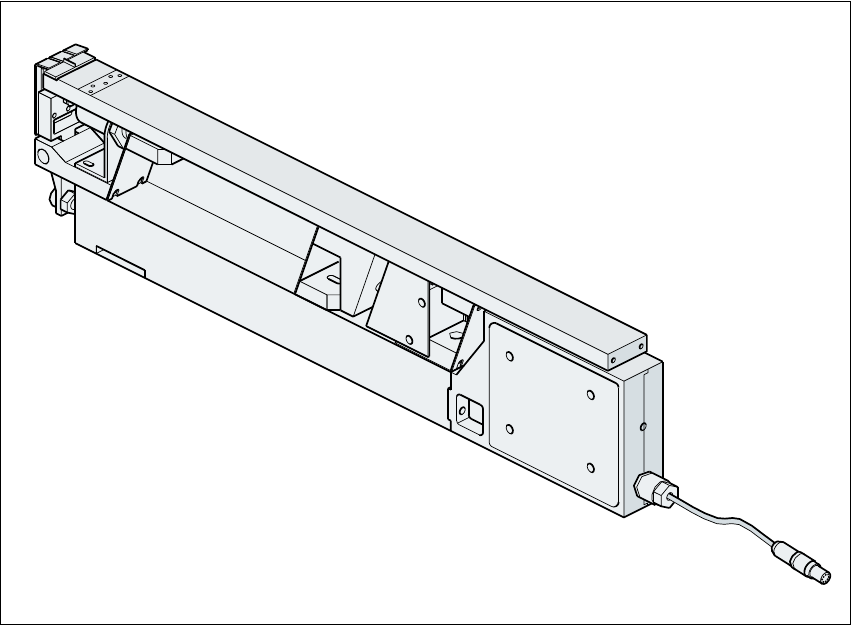

6.2.8 线性振动供料器， 3 型
图
6.2 - 8
线性振动供料器，
3
型
部件号 00142031-xx 6
宽度 28 mm 6
每个供料器的料槽数目 1， 2， 3，或 6 6
占用的料位 1 6
供料器最大数目 4 x 12 6
元件容量 每个钢料盒最多 150 个 6
取决于元件长度 6
钢料盒数据 9.5 mm 宽 / x 3 6
15 mm 宽 / x 2 6
>15 mm 宽 / x 1 6
30 mm 宽 / x 1 6
循环时间 （可变） 从 400 至 1000 多微秒 6
用户手册 SIPLACE HS-60 6 元件的处理
软件版本 SR.503.xx 2003 年 3 月中文版 6.2 供料器的技术数据
129

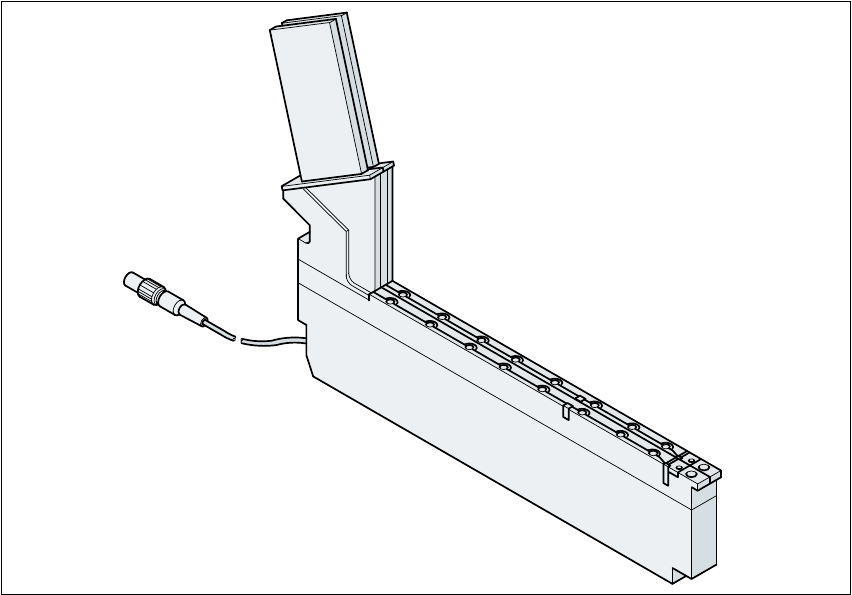

6.2.9 散料盒式供料器
图
6.2 - 9
散料盒式供料器
部件号 00142318-xx 6
宽度 29 mm 6
每个供料器的料槽数目 2 6
占用的料位 1 6
供料器最大数目 4 x 12 6
元件容量 高达 50,000 6
供料导轨 0402 / 0.35 mm 高部件号 00142319-xx 6
0402 / 0.5 mm 高部件号 00142320-xx 6
0603 / 0.45 mm 高部件号 00142321-xx 6
0603 / 0.80 mm 高部件号 00142322-xx 6
0805 / 0.45 mm 高部件号 00142323-xx 6
0805 / 0.60 mm 高部件号 00142324-xx 6
0805 / 0.85 mm 高部件号 00142325-xx 6
0805 / 1.25 mm 高部件号 00142326-xx 6
Micro Melf / 1.05 ± 0.05 mm 部件号 00142327-xx 6
Mini Melf / 1.40 ± 0.1 mm 部件号 00142328-xx 6
循环时间 < 60 ms 6
