用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.2 元件条形码
149
料槽的位置分配 7
四位数的条形码狭条贴在侧面的安全屏上，用于料槽位置分配。第一个数字用于识别元件料台
（1、 2、 3 或 4），而其余三个数字用于给料槽编号。在条形码狭条的两端还有返回条形码。条形
码狭条以 "2" 为间隔连续编号 (1, 3, 5, 7...)，每个编号表示两个料槽 （条形码 1 = 料槽 1 和 2）。
元件 7
例如可以从元件料卷中获得数据，进而将元件的存量与配置文件 （续料检查）中规定的数量进行
比较。
成功读取每个数据组时，会发出一个听到的信号。
请注意 7
元件条形码阅读器选件必须在线控计算机或 SIPLACE Pro 上进行配置。
以数字 1、2、3 或 4 开始的五位数条形码即可被认为是料槽条形码。不是以 1、2、3 或 4 开始的
所有其它条形码则是元件条形码。
7.2.2 技术数据
元件条形码
最高分辨率
0.13 mm
扫描速度 36 次 / 秒
激光类别 IEC 2 类
保护程度
IP 64
兼容的条形码类型
编码 39 （标准或全 ASCII）
EAN/UPC （带 / 不带 ADD ON
CODABAR
INTERLEAVED 2/5 系列
NORMAL 2/5 （5 条）
（其它可按要求提供）
7 贴片机扩展部件 用户手册 SIPLACE HS-60
7.3 双传送导轨 软件版本 SR.503.xx 2003 年 3 月中文版
150
7.3 双传送导轨
7.3.1 双传送导轨的结构
传送导轨的传动带由直流电动机驱动。每个处理区域有一个用来夹紧 PCB 的升降台。 PCB 传送
导轨的宽度可通过菜单或使用线控计算机进行调整。
7

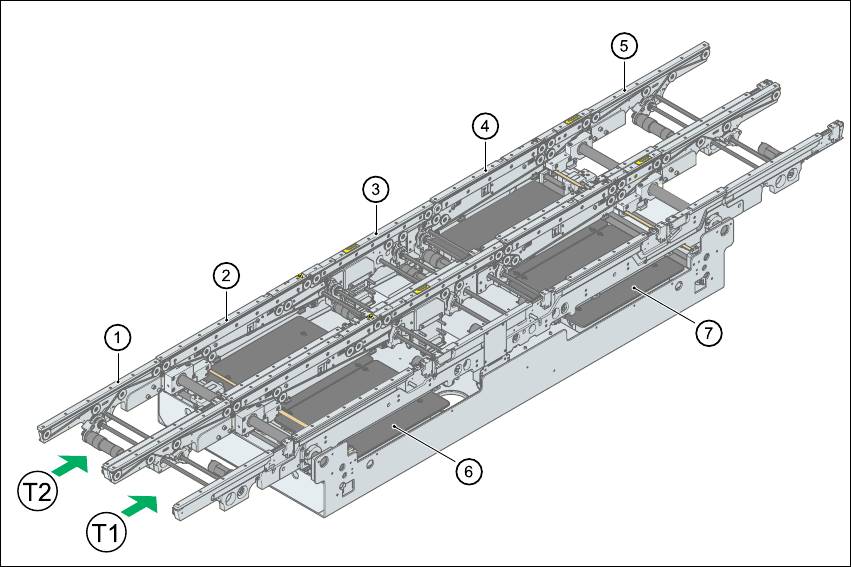

图
7.3 - 1
双传送导轨的结构
(1) 输入区域
(2) 处理区域 1
(3) 中间区域
(4) 处理区域 2
(5) 输出区域
(6) 升降台处理区域 1
(7) 升降台处理区域 2
T1 传送轨道 1
T2 传送轨道 2
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.3 双传送导轨
151
7.3.2 概述
正如其名称所述，双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。在标准配
置中，右侧是固定侧。此外还有一种配置，左侧是固定侧。
7.3.3 传送轨道的界定
右侧的传送轨道（从传送方向观察）为 " 传送轨道 1"，左侧的传送轨道为 " 传送轨道 2"( 见图 7.3
- 1）。
7.3.4 更改传送模式
7
7.3.5 异步传送模式
7.3.5.1 说明
在异步模式中，只有一条传送轨道上的 PCB 进行处理。同时，第二条传送轨道上的 PCB 移动到
贴片位置。这样就节省了一个 PCB 的全部传送时间，从而大大提高了性能，对于循环时间较短的
PCB 尤其如此。
7.3.5.2 功能
在整个贴片过程中，一旦贴片机接收到作业数据 （面板，配置），送料带上的 PCB 就被持续传送
到可用的处理带上 （处理带须是空的）。当 PCB 移动到处理带上后，贴片程序就开始。 PCB 是
依次进行处理的。
如果贴片程序被中断，传送导轨接口将被禁用，正在处理带上进行的 PCB 的处理将完成。
两条传送轨道的传送导轨接口同时被禁用或启动。
传送导轨模式 SITEST 程序里的条目
单传送导轨
0
同步双传送导轨
1
异步双传送导轨
2
