7.5.5 使用斜射照明进行光学对中
7.5.5.1 概述
对于光学对中，必须考虑到陶瓷印制板的特殊性能。对比度很大程度上依赖于调整结构所使用的
胶，调整结构四周的空区域以及照明类型。
斜射照明装置 （包括普通光、蓝色光和 IR 光）位于副悬臂的前部。
7.5.5.2 具有 " 普通光 " 的斜射照明装置
图
7.5 - 2
用于副悬臂照相机的、具有
"
普通光
"
的斜射照明装置
可以接通斜射照明装置，而不是现有的照明装置 （见第 7.5.2 节，第 159 页的表）。
请注意
斜射照明只能用于 " 副悬臂照相机 "。 7
7.5.5.3 用于陶瓷或 CEM 上基准点检测的具有蓝色光的斜射照明装置
通常情况下，具有蓝色光的斜射照明装置可以显著改进在一种浅色材料，如陶瓷或 CEM （复合
电化学材料）上的光亮的基准点的对比度。在浅色背景下，可以较好地突出覆盖焊锡保护层的基
准点。
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.5 陶瓷印制板对中
163
图
7.5 - 3
斜射照明装置
-
蓝色光或
IR
光
7.5.5.4 用于弯曲 PCB 上的基准点检测的、具有 IR 光的斜射照明装置
使用红外照明检测基准点，对于覆盖保护层的基准点或在弯曲材料上的基准点尤其有用。有时，
它还有可能用来改进陶瓷上银色 / 铂的基准点的识别。其效果要通过测试性对中或贴片运行进行
测试。
具有 IR 光的斜射照明组件的机械结构与具有蓝色光的斜射照明装置相同。唯一的区别就是前者具
有红外 LED。
7.5.5.5 推荐用于陶瓷印制板的基准点形状
对于陶瓷印制板，载体封装材料和电路板的导体层之间的对比度通常很小。所以必须按照有关基
准点形状和结构的某些标准来选择基准点。以下是所推荐的基准点的形状和结构。
7 贴片机扩展部件 用户手册 SIPLACE HS-60
7.5 陶瓷印制板对中 软件版本 SR.503.xx 2003 年 3 月中文版
164

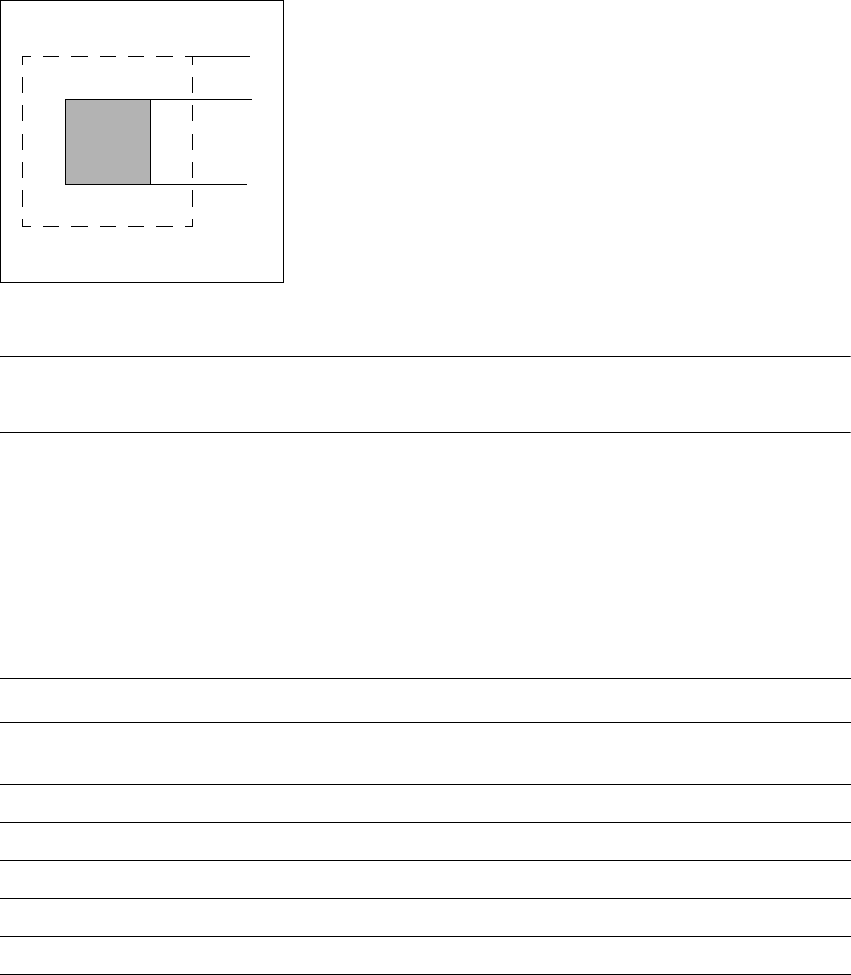

基准点形状
我们建议，矩形或正方形的边长为 >1 mm，间隙为 > 0.5 mm。
图
7.5 - 4
推荐的基准点形状
请注意
单个的十字形也适合，只是所占用的空间较大。 7
基准点结构
7
0.5 mm
1.0 mm
建议 1
基准点结构 黑色电阻胶作为背景。
印在其上的导电胶作为基准点。
建议 背景比各面的基准点大 0.75 mm。
照明方法 普通照明
优点 对比度好；清晰度好；
基准 电路板的导体层
评价 这种组合的效果最好。我们强烈推荐这一组合。
