用户手册 SIPLACE HS-60 7 贴片机扩展部件 软件版本 SR.503.xx 2003 年 3 月中文版 7.9 元件传感器 173 7.9 元件传感器 7.9.1 功能 元件传感器固定在 12 段位器选取 贴片头壳体的底部 （见图 7.9 - 2 ） 。它用来测量吸嘴的高度和 带有元件的吸嘴的高度。然后， 再用这两个值确定元件的高度。传 感器还可以检查元件是否确实 存在。 高度为 0.1 至 4 mm 的元件均可以检查。此外…
7 贴片机扩展部件 用户手册 SIPLACE HS-60
7.8 DCA 视像组件 软件版本 SR.503.xx 2003 年 3 月中文版
172
7.8 DCA 视像组件
7.8.1 结构
7

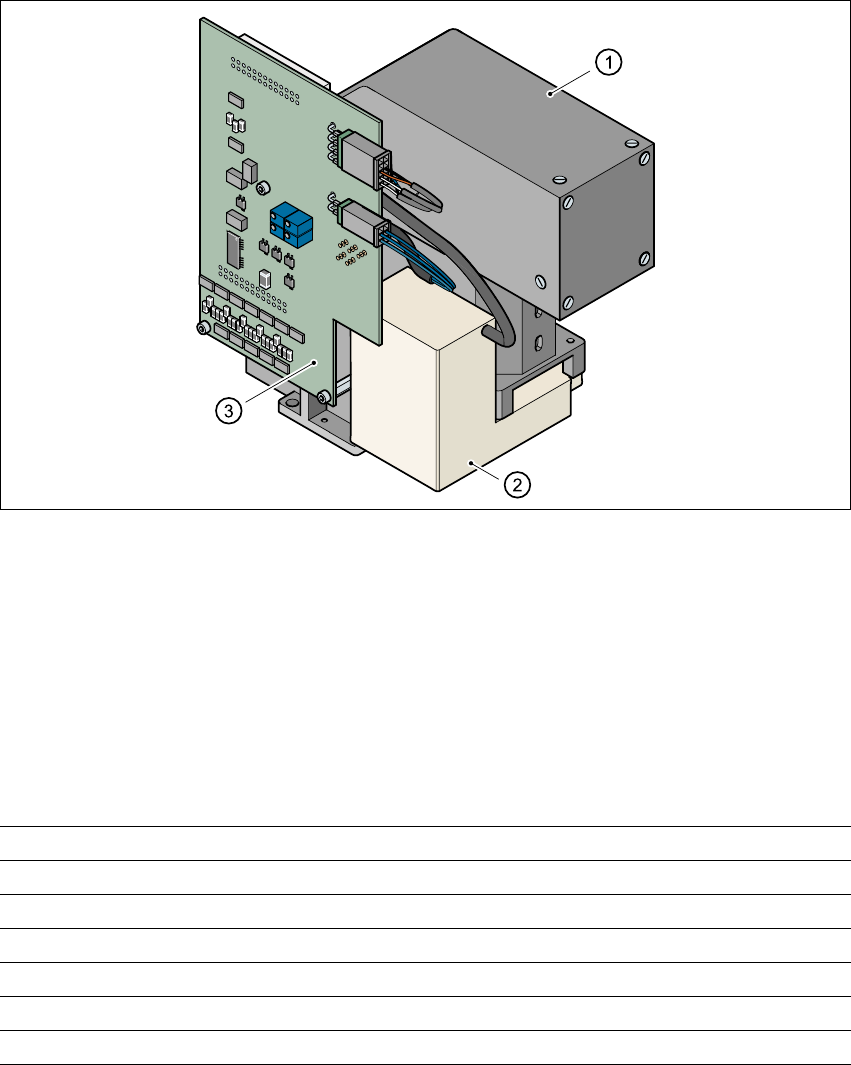

图
7.8 - 1 DCA
视像组件
7
(1) PCB 照相机，镜头和照明
(2) 照相机放大器
(3) 照明控制部件
7
7.8.2 技术数据
7
7
元件尺寸 0.6 mm x 0.3 mm 至 13 mm x 13 mm
元件范围 0201 最多 13 mm x 13 mm , 倒装片 , bare die
最小管脚间距
0.4 mm
最小突出管脚间距
0.2 mm
最小球面管脚 / 突出管脚直径
0.11 mm
视场
15.7 mm x 15.7 mm
照明方法 前方照明 （4 级，可按需要编程）
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.9 元件传感器
173
7.9 元件传感器
7.9.1 功能
元件传感器固定在 12 段位器选取贴片头壳体的底部 （见图 7.9 - 2）。它用来测量吸嘴的高度和
带有元件的吸嘴的高度。然后，再用这两个值确定元件的高度。传感器还可以检查元件是否确实
存在。
高度为 0.1 至 4 mm 的元件均可以检查。此外，传感器还能够确定元件是处于正常位置，还是在
吸嘴的边缘。这要求元件的高度和宽度的差至少为 100 μ m，即元件尺寸 0603 或更大。
7
图
7.9 - 1
元件传感器
至
贴片头悬臂分配器印制
电路板
红外 LED
光电晶体管
( 接收器 )
7 贴片机扩展部件 用户手册 SIPLACE HS-60
7.9 元件传感器 软件版本 SR.503.xx 2003 年 3 月中文版
174
7
图
7.9 - 2
带元件传感器的贴片头
7
如果元件传感器接通且用于测量元件高度的无形 IR 照明光束 （见图 7.9 - 2 红条）中断，则绿色
控制 LED 亮。用户可以中断 IR 光束，以便检查 IR 光束是否正常工作。绿色 LED 必须关闭。
绿色控制 LED
