7 贴片机扩展部件 用户手册 SIPLAC E HS-60 7.9 元件传感器 软件版本 SR.503.xx 2003 年 3 月中文版 174 7 图 7.9 - 2 带元件传感器的贴片头 7 如果元件传感器接通且用于测量元 件高度的无形 IR 照明光束 （见图 7.9 - 2 红条）中断，则 绿色 控制 LED 亮。用户可以中断 IR 光束，以便检查 IR 光束是否正常工作 。绿色 LED 必须关闭。 绿色控制 LED
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.9 元件传感器
173
7.9 元件传感器
7.9.1 功能
元件传感器固定在 12 段位器选取贴片头壳体的底部 （见图 7.9 - 2）。它用来测量吸嘴的高度和
带有元件的吸嘴的高度。然后，再用这两个值确定元件的高度。传感器还可以检查元件是否确实
存在。
高度为 0.1 至 4 mm 的元件均可以检查。此外，传感器还能够确定元件是处于正常位置，还是在
吸嘴的边缘。这要求元件的高度和宽度的差至少为 100 μ m，即元件尺寸 0603 或更大。
7

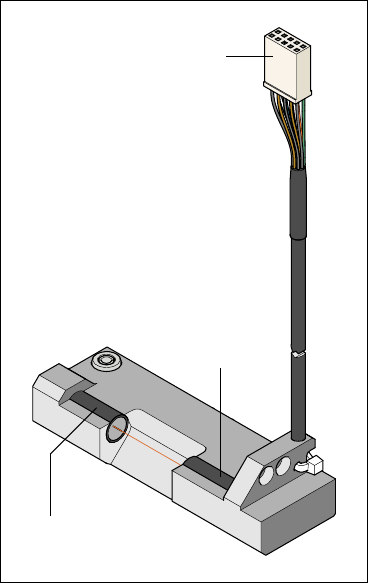

图
7.9 - 1
元件传感器
至
贴片头悬臂分配器印制
电路板
红外 LED
光电晶体管
( 接收器 )
7 贴片机扩展部件 用户手册 SIPLACE HS-60
7.9 元件传感器 软件版本 SR.503.xx 2003 年 3 月中文版
174
7

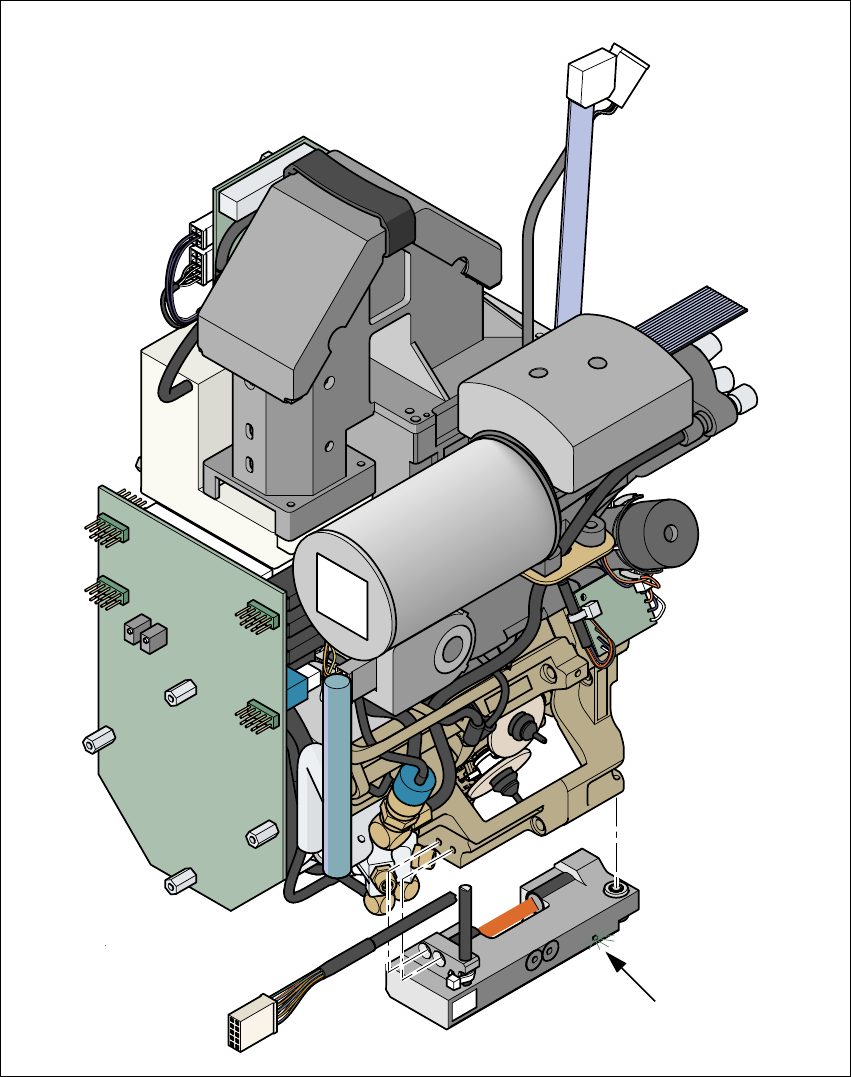

图
7.9 - 2
带元件传感器的贴片头
7
如果元件传感器接通且用于测量元件高度的无形 IR 照明光束 （见图 7.9 - 2 红条）中断，则绿色
控制 LED 亮。用户可以中断 IR 光束，以便检查 IR 光束是否正常工作。绿色 LED 必须关闭。
绿色控制 LED
用户手册 SIPLACE HS-60 7 贴片机扩展部件
软件版本 SR.503.xx 2003 年 3 月中文版 7.9 元件传感器
175
7.9.2 测量条件
必须满足下列条件，得到的测量值才有效：
- 照明光束必须在校准过程中接触到空吸嘴尖。
- 当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
- 最小吸嘴高度 13 mm
- 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存，或测量元件高度。
高度间的最小区别是 100 µm。
7
图
7.9 - 3
元件传感器，工作原理
7
7
请注意 7
如果使用 906 吸嘴贴装 0201 元件，使用元件传感器非常重要，因为此时不可能进行真空测量。 7
使用元件传感器也可以提高 dpm 率，贴装其它小元件，如 0402 或 0603 元件时，也是如此。
在封装形式列表中选择元件传感器时，记住，元件只能在配备了元件传感器的贴片机上贴装。
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过元件传感器
