用户手册 SIPLACE HS-60 3 技术数据 软件版本 SR.503.xx 2003 年 3 月中文版 3.3 贴片系统的连接数据 73 3.3 贴片系统的连接数据 3.3.1 贴片系统上的电气与气动连接点 3 图 3.3 - 1 贴片系统上的电气与气动连 接点 (1) 操作员面板 ，左侧 (2) 主电源开关 (3) 通向电源装 置的安全门 (4) 电源电缆馈 入孔 (5) 操作员面板 ，右侧 (6) 通向压缩空 气装置的安全门 …
3 技术数据 用户手册 SIPLACE HS-60
3.2 生产线原理 软件版本 SR.503.xx 2003 年 3 月中文版
72
3.2 生产线原理
3.2.1 综述
贴片机可以连接到输入和输出设备、丝网印刷机、回流焊炉和 SIPLACE 系列其他自动贴片系统。
UNIX 线控计算机或 SIPLACE Pro 计算机为所有 SIPLACE 组件提供所需数据。使用合适的接
口，贴片系统也可以连接到较高级别的数据处理系统中。
3.2.2 技术数据 - 生产线原理
3
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE S-23 HM, SIPLACE S-25 HM 或
带有 12 段位器收集贴片头的 SIPLACE 80 F4
**) SIPLACE S-25 HM
***) SIPLACE 80 F4/F5/F5 HM
****) SIPLACE HF / SIPLACE HS-60 / HS-50, SIPLACE S-23 HM / S-25 HM / S-27 HM / SIPLACE F5 HM （DCA
选项）
3
系统 SIPLACE 贴片生产线
组件
SIPLACE HF / SIPLACE HS-60 / SIPLACE HS-50 / SIPLACE 80
S-20 / SIPLACE S-23 HM
SIPLACE 80 F4 / SIPLACE F5 / SIPLACE F5 HM, SIPLACE S-
25HM / S-27 HM
外设 输入 / 输出贴片机
丝网印刷机
回流焊炉
检查贴片机等
元件范围 0402 * 至 32 mm x 32 mm ** 或
0402 * 至 55 mm x 55 mm ***
从 0201 ****
PCB 传送导轨 宽度自动调整
PCB 格式 （长度 x 宽度） 50 mm x 50 mm 至 508 mm x 460 mm
（2" x 2" 至 20" 至 18"）
贴片速率 取决于模块之间的组合情况
所需空间 4 m² / SIPLACE 80 组件
7.5 m² / SIPLACE HS-50 组件
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.3 贴片系统的连接数据
73
3.3 贴片系统的连接数据
3.3.1 贴片系统上的电气与气动连接点
3

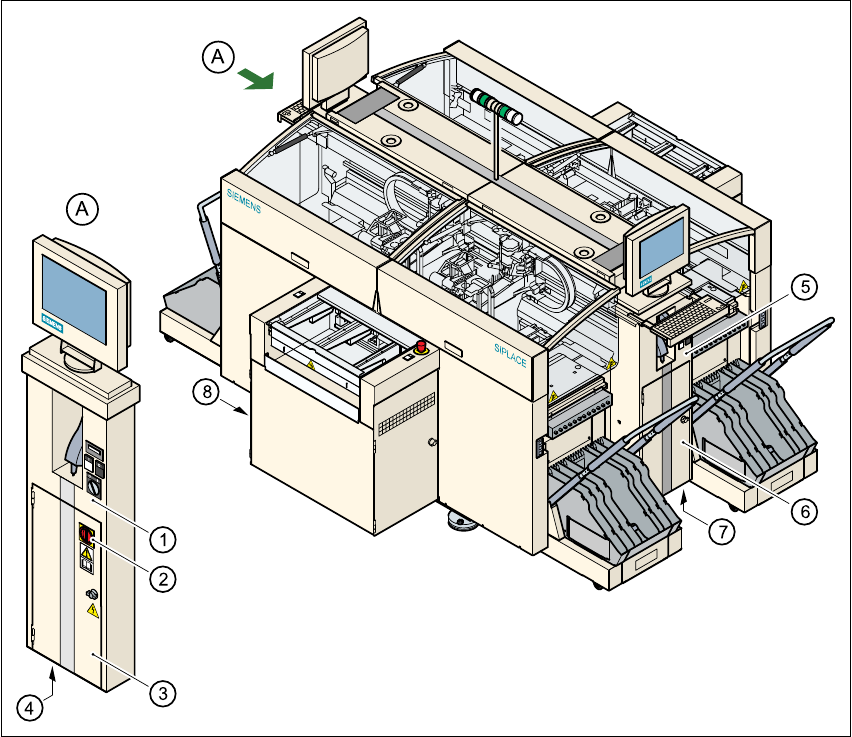

图
3.3 - 1
贴片系统上的电气与气动连接点
(1) 操作员面板，左侧
(2) 主电源开关
(3) 通向电源装置的安全门
(4) 电源电缆馈入孔
(5) 操作员面板，右侧
(6) 通向压缩空气装置的安全门
(7) 压缩空气生产线馈入孔
(8) 站计算机上 LAN 连接
3 技术数据 用户手册 SIPLACE HS-60
3.3 贴片系统的连接数据 软件版本 SR.503.xx 2003 年 3 月中文版
74
警告 3
贴片系统使用交流 3x204V（美国版），交流 3 x 230 V，交流 3x380V，交流 3x400V或交
流 3x415V
± 5 %, 50/60 Hz 主电压。这意味着，即使主开关关闭，贴片系统内的某些部件仍带
有潜在的致命电压。所以，处理贴片系统不当会导致死亡、人身伤害或设备的严重受损。
警告 3
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。
3.3.2 技术数据 - 电气额定值
电源电压 交流 3 x 204 V ± 5 % ； 50/60 Hz （美国）
交流 3 x 230 V ± 5 % ； 50/60 Hz
交流 3 x 380 V ± 5 % ； 50/60 Hz
交流 3 x 400 V ± 5 % ； 50/60 Hz （欧洲）
交流 3 x 415 V ± 5 % ； 50/60 Hz
熔丝 3 x 32 A （交流 3 x 204 V）
3 x 32 A （交流 3 x 230 V）
3 x 16 A （交流 3 x 380 V）
3 x 16 A （交流 3 x 400 V）
3 x 16 A （交流 3 x 415 V）
连接的总负荷
11.1 kVA
总功率
4 kW
电源故障 最长 20 msec
