用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.5 贴片系统的尺寸和重量
77

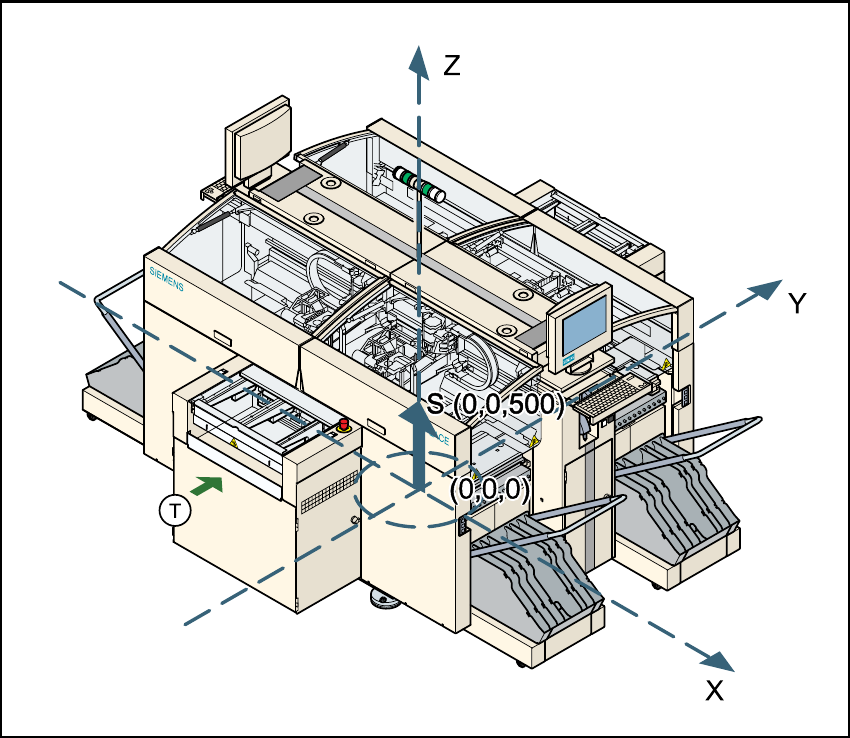

3.5.3 贴片系统的重心
3
图
3.5 - 2
贴片系统的重心
X 作标 0 mm 3
Y 坐标 0 mm 3
Z 坐标 500 mm 高 3
T PCB 传送方向 3
3
这些重心的坐标对应于 PCB 传送高度为 830 mm 的贴片系统。 3
3
3
3
3
3
3 技术数据 用户手册 SIPLACE HS-60
3.6 组件综述 - 控制部件 软件版本 SR.503.xx 2003 年 3 月中文版
78
3.6 组件综述 - 控制部件
3.6.1 控制部件
3
图
3.6 - 1
组件综述
-
控制部件
3
(1) 操作员面板，左侧 (2) 主电源开关
(3) 钥匙操作的开关 (4) 停止按钮 （黑色）
(5) 启动按钮 （白色） (6) 元件条形码扫描仪
(7) 元件计数器 (8) LCD 触摸屏
(9) 带跟踪球的键盘 (10) 操作员面板，右侧
(11) EMERGENCY-STOP （急停）蘑菇头按
钮
(12) 指示器灯
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.6 组件综述 - 控制部件
79
3.6.2 说明
身高 1.60 m 的人可触摸到所有控制部件。 3
主开关 3
主开关用于接通、断开贴片系统电源。 3
有生命危险！
即使主开关关闭，贴片系统内的某些部件仍带有潜在的致命电压。 3
钥匙开关 3
在正常模式中，钥匙开关设定为 "0"。拔出钥匙，并将其放在一个安全的地方。只能由授权的人员
将其转动至位置 "I" （调整模式），而且只能进行特定的维护和保养工作。 3
停止按钮 3
此按钮用于停止贴片系统。 3
启动按钮 3
此按钮用于在贴片系统电源接通或故障消除后，启动贴片系统。 3
EMERGENCY-STOP （急停）蘑菇头按钮 3
急停蘑菇头按钮在按下时即锁定在 ON （开）位置上。此时，悬臂轴、元件转换料台、传送导轨
和废料带切割器的电源被断开，而供给贴片头的星形轴的电压减小。放松按钮。 3
元件计数器 3
元件计数器显示已处理的元件数目。 3
LCD 触摸屏 3
在贴片系统的两侧均有一个带接触敏感型表面 （触摸屏）的平板 LCD 屏幕。屏幕的分辨率为
1024 x 768 像素。 3
键盘 3
带跟踪球的键盘位于每个屏幕的下部。 3
指示器灯 3
颜色的顺序为白 - 绿 - 白。这些指示器灯用于显示贴片系统的工作状态和故障。 3
