3.6.3.1 贴片系统的左 / 右侧操作员面板上的控制部件
两个操作员面板具有相同的控制功能。 3
显示器、键盘、 Start （启动）和 Stop （停止）按钮 3
在贴片系统两侧均有一个监视器和一个键盘。这种布置可使不低于 1.60 m 的任何人都舒适而有效
的使用显示器和键盘。 3
Start （启动）和 Stop （停止）按钮位于键盘的下面。屏幕上的对话有时会提示您使用按钮激活
某个功能。这一特性会使您较容易地激活这些功能并对这些功能进行交互式控制。 3
钥匙开关 3
钥匙开关位于 Start （启动）和 Stop （停止）按钮下部的左侧操作员面板上，只在安装和维护时
使用。因此，该开关的位置应靠近 Start （启动）和 Stop （停止）按钮，这样可提高其使用效
率。 3
主开关 3
主电源开关是电源装置的一部分，位于操作员面板的左侧。由于主电源开关只在安装和维护时使
用，并不常用，因此设于此处。 3
元件条形码阅读器 3
供应元件的四个料车排列在贴片系统的左、右侧。元件条形码阅读器位于中央操控台上。它能使
操作员舒适有效地进行元件设置和续料检查。 3
3.6.3.2 贴片系统的输入和输出侧上的控制部件
贴片系统输入和输出侧的控制部件功能相同。 3
EMERGENCY-STOP （急停）蘑菇头按钮和 Start （启动）按钮 3
在 PCB 传送导轨的输入侧和输出侧，均装有一个急停蘑菇头按钮和两个 Start （启动）按钮。这
样的布局可使急停蘑菇头按钮从任何位置上都能够迅速、轻松地触及。 3
此外，很重要的一点是：在维护、保养及安装工作中，操作员须能够自由查看贴片头和贴片区。
只有这样，才能检查在贴片机内部进行的所有操作。在测试阶段或开始进行某一单项功能时，这
一点尤其重要。
3
3 技术数据 用户手册 SIPLACE HS-60
3.6 组件综述 - 控制部件 软件版本 SR.503.xx 2003 年 3 月中文版
82
3.6.4 技术数据 - 元件条形码阅读器
3
3
图
3.6 - 2
元件条形码阅读器
(1) 元件条形码阅读器
连接 站计算机
数据输入 通过条形码扫描仪或键盘
字符数 最多 40 个
不允许 条形码以 1、 2、 3 或 4 开始和少于 5 个字符
条形码数目 每个元件最多 6 个
用于抑制数据的过滤器 每个条形码最多 1 个
预设的编码类型 编码 39 （标准或 ASCII）
编码 2/5，交错和正常
编码 128， UPC/EAN/JAN 编码
（其它可按要求提供）
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.7 组件综述 - 悬臂
83
3.7 组件综述 - 悬臂

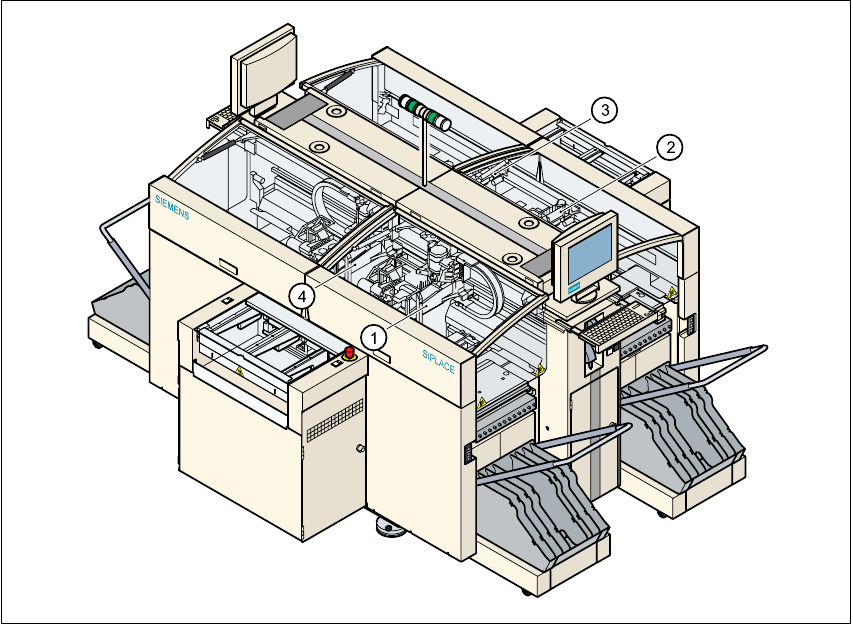

3.7.1 悬臂位置
3
图
3.7 - 1
悬臂位置
(1) 悬臂 1 (1)
(2) 悬臂 2 (2)
(3) 悬臂 3 (3)
(4) 悬臂 4 (4)
3
悬臂系统由两个功能组构成： 3
- X 轴和
- Y 轴
