3 技术数据 用户手册 SIPLAC E HS-60 3.10 组件概述 - PCB 传送导轨 软件版本 SR.503.xx 2003 年 3 月中文版 92 3.10 组件概述 - PCB 传送导轨 3.10.1 说明 贴片系统装备了作为标准配置的单 传送导轨。 双传送导轨为可选件。 PCB 传送导轨的左侧或右侧 可以按需要作为固定边使用。 3 出于贴片目的， PCB 从下部夹持。对于每个 PCB ，其顶部到 贴片头的距离保持不变，也…
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.9 组件综述 - 视像组件
91
3.9.2 PCB 视像组件
3.9.2.1 结构
3
图

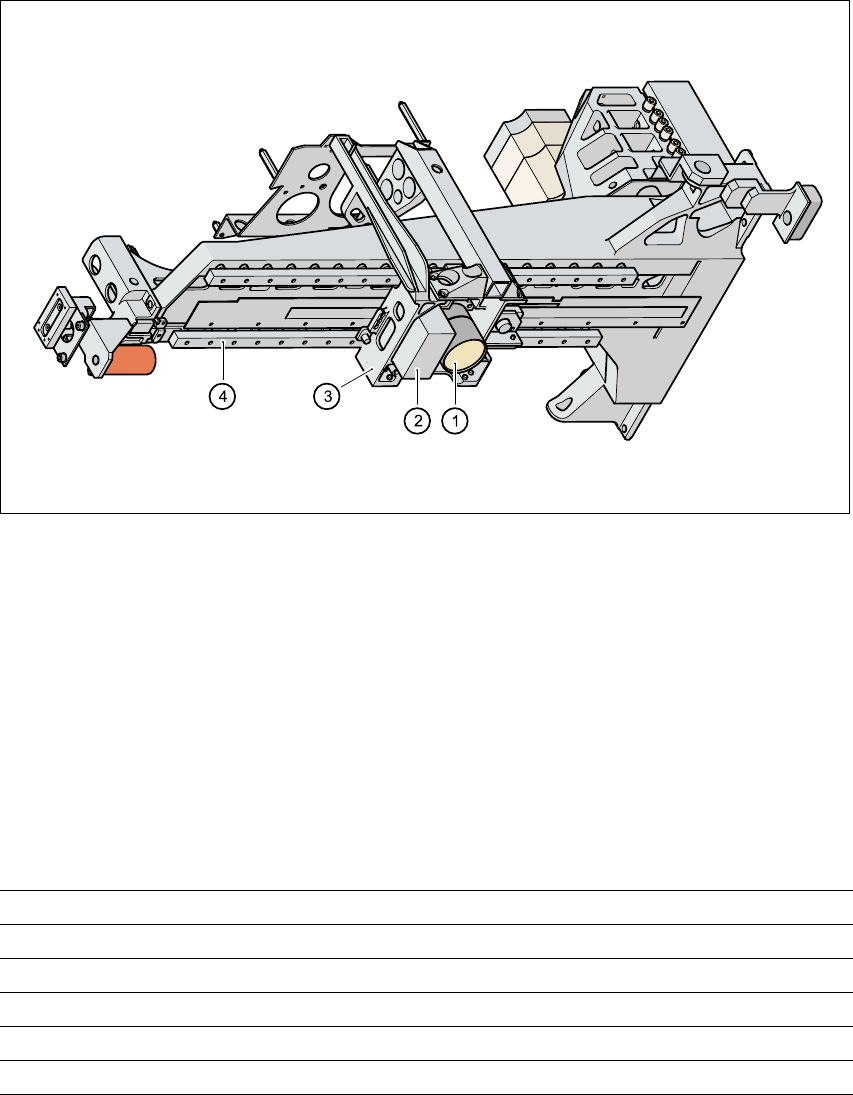

3.9 - 2 PCB
照相机系统，从底部看到的悬臂
3
(1) PCB 照相机，镜头和照明
(2) 照相机放大器
(3) 贴片头座
(4) 悬臂
3
3
3.9.2.2 技术数据
基准点 每个贴片程序最多 3 个
料库容量 最多 255 种基准点类型 - 系统基准点 249
图像处理 几何校准
照明方法 前方照明
每个基准点 / 坏的基准点的检测时间
0.4 s
视场
5.7 mm x 5.7 mm
3 技术数据 用户手册 SIPLACE HS-60
3.10 组件概述 - PCB 传送导轨 软件版本 SR.503.xx 2003 年 3 月中文版
92
3.10 组件概述 - PCB 传送导轨
3.10.1 说明
贴片系统装备了作为标准配置的单传送导轨。双传送导轨为可选件。 PCB 传送导轨的左侧或右侧
可以按需要作为固定边使用。 3
出于贴片目的， PCB 从下部夹持。对于每个 PCB，其顶部到贴片头的距离保持不变，也与 PCB
的厚度无关。因此，贴片速率不取决于 PCB 的厚度。此外， PCB 基准点对中也可以优化。由于
PCB 表面到 PCB 照相机的距离不变， PCB 照相机始终对准 PCB 表面，清晰度始终不变。 PCB
基准点轮廓以最优的方式映射到 PCB 照相机的 CCD 芯片上。 3
电路板传送导轨的宽度由集成控制电路设置并监控，而且可由程序调用。由控制电路启动步进马
达，直至达到所需的宽度。因此，宽度调整不取决于其他贴片机元件。 3
由于传送高度可以修改，因此贴片机可以集成到传送高度为 830、900、930 或 950 mm 的生产线
中。PCB 传送导轨之间的通信可按需通过 SIEMENS 或 SMEMA 接口进行。双传送导轨和单传送
导轨的固定传送侧可位于导轨的左侧或右侧。这样一来，固定侧可以方便地左右侧互换。 3
使用光学传感器对电路板传送导轨进行监控和控制。印制电路板到达贴片区并通过光电传感器
后，停止。激光光障传感器确定印制电路板的位置。电路板一到达目标位置，传送带就停止，印
制电路板下部被夹紧。 3
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.10 组件概述 - PCB 传送导轨
93
3.10.2 单传送导轨
3.10.2.1 结构
3
图
3.10 - 1 PCB
传送导轨的结构
-
单传送导轨，右侧固定边
(1) 输入区域
(2) 处理区域 1
(3) 中间区域
(4) 处理区域 2
(5) 输出区域
(6) 升降台 （处理区域 1）
(7) 升降台 （处理区域 2）
