3.10.2 单传送导轨
3.10.2.1 结构
3
图

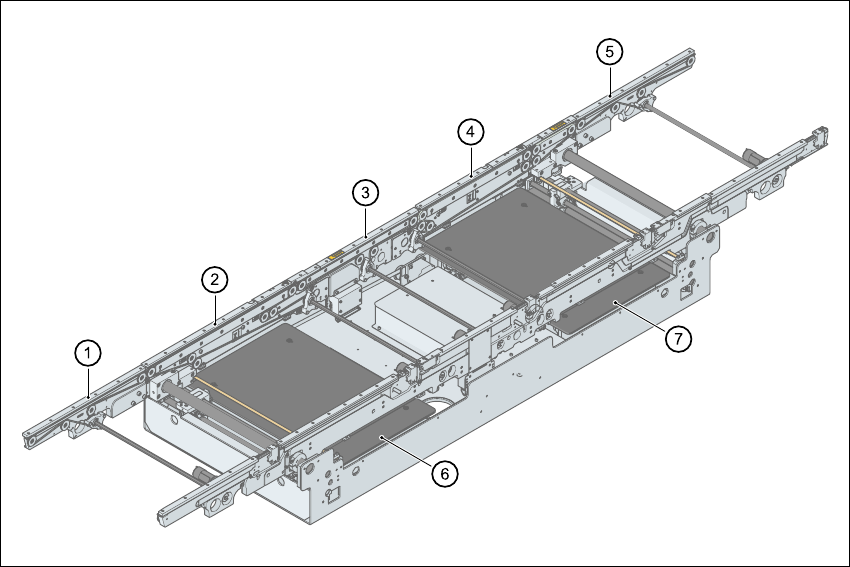

3.10 - 1 PCB
传送导轨的结构
-
单传送导轨，右侧固定边
(1) 输入区域
(2) 处理区域 1
(3) 中间区域
(4) 处理区域 2
(5) 输出区域
(6) 升降台 （处理区域 1）
(7) 升降台 （处理区域 2）
3 技术数据 用户手册 SIPLACE HS-60
3.10 组件概述 - PCB 传送导轨 软件版本 SR.503.xx 2003 年 3 月中文版
94
3.10.2.2 技术数据
3
固定传送导轨侧 右测 （标准），左侧 （可选）
最大元件高度
6 mm
PCB 格式 50 mm x 50 mm 至 368 mm x 460 mm （标准）
长印制电路板：PCB 超过 368 mm （选项）
至 668 mm x 508 mm （按要求提供）
PCB 厚度 0.5 mm 至 4.5 mm
PCB 最大曲度 上部：4.5 mm - PCB 厚度
下部：0.3 mm + PCB 厚度
PCB 下侧间隙 25mm （标准），最大 40mm （选项）
PCB 传送高度 830830mm ± 15mm （标准）
900mm ± 15mm （可选）
930mm ± 15mm （可选）
950mm ± 15mm （SMEMA: 可选）
接口类型 Siemens （标准），（ SMEMA 可选）
PCB 的工艺边
3 mm
PCB 更换时间
2.5 s
坏的基准点检测 可以
宽度自动调整 可以
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.10 组件概述 - PCB 传送导轨
95
3.10.3 双传送导轨
3.10.3.1 结构
3
图

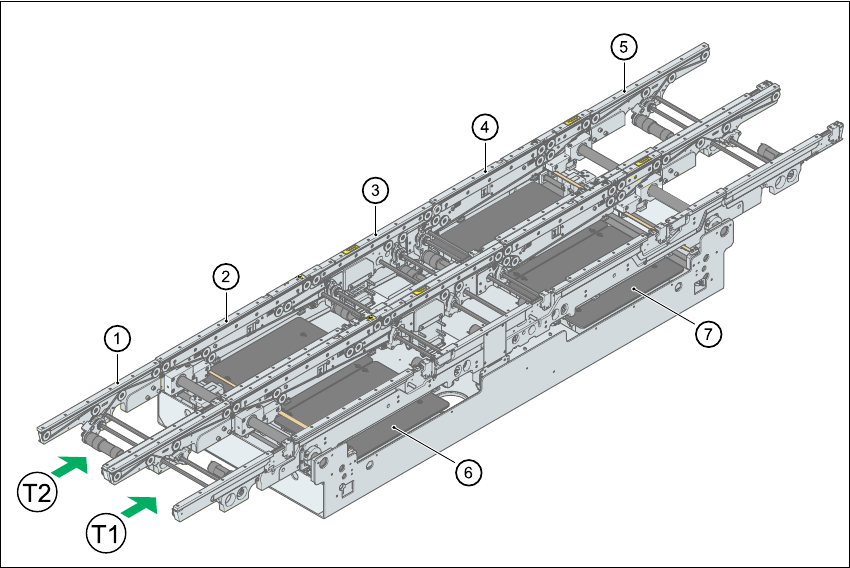

3.10 - 2
双传送导轨的结构
3
3
(1) 输入区域
(2) 处理区域 1
(3) 中间区域
(4) 处理区域 2
(5) 输出区域
(6) 升降台处理区域 1
(7) 升降台处理区域 2
T1 传送轨道 1
T2 传送轨道 2
