3OM-1752 1-90 • 元件识别照明确认步骤 Procedure (1) 用 [1] 按钮选择想要进行确认的元件识别照相机。 (2) 用 [2] 按钮选择想要进行确认的照明方式。 (3) 用 [4] 按钮选择点灯状态。 ( 根据点灯状态，照明点灯。) Note 点灯的照明显示为黄色。 6.3 认识 ( 识别 ) 1304-001
3OM-1752
1-89

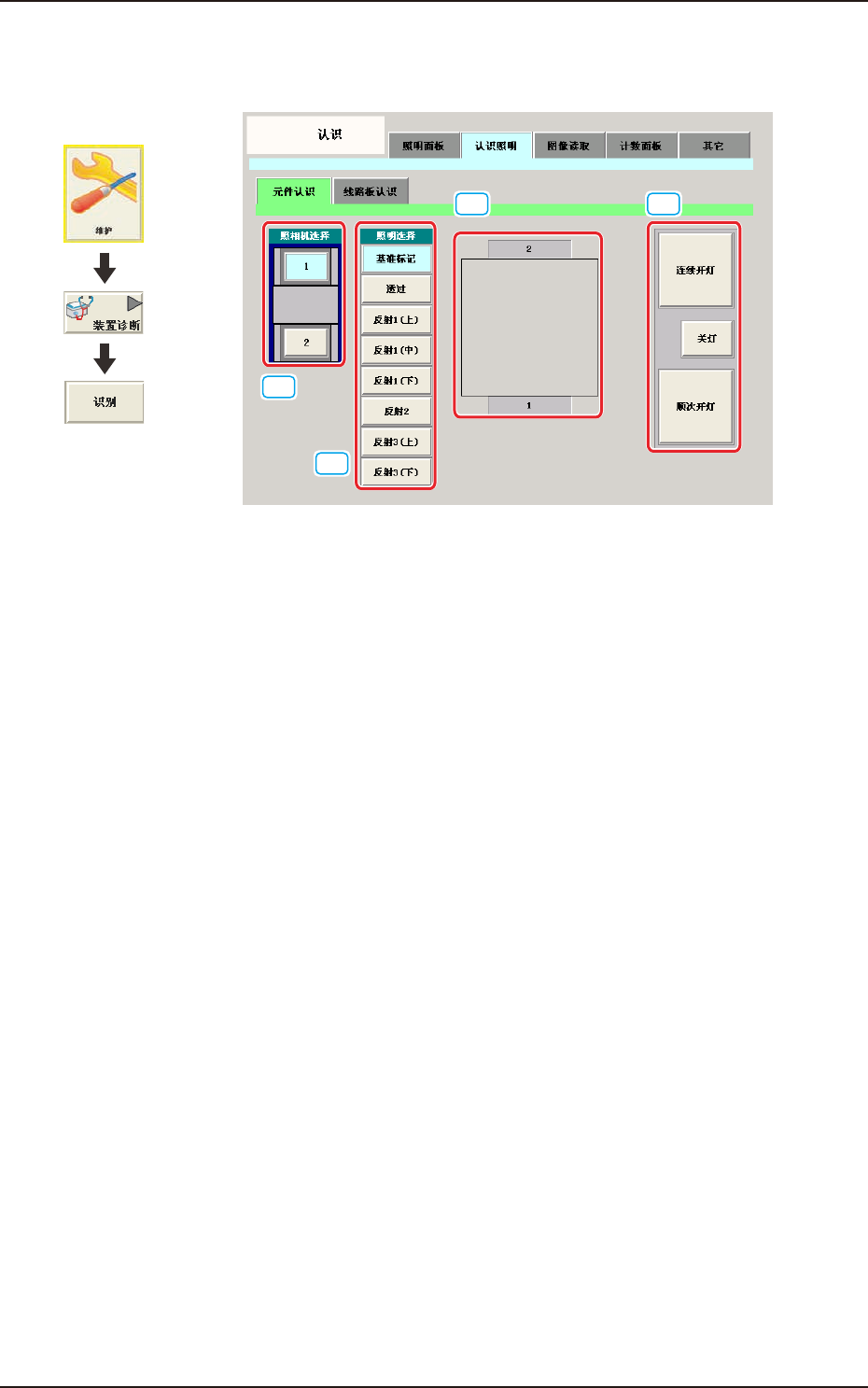

6.3.2.1 元件认识 ( 识别 )
在
“
认识照明
”
选项卡，按下 [ 元件认识 ]Tab，便显示以下界面。
[1]
[2]
[3] [4]
F3A75
[1] 照相机选择
配置有表示元件识别照相机位置的按钮。
选择进行元件识别照明确认的元件识别照相机。
[2] 照明选择
选择想要进行确认的照明方式。
[3] 识别照明图像显示部
显示识别照明图像。
根据
“
[2]识别照明选择按钮
”
选择的照明方式，切换识别照明的图
像。
[4] [ 连续开灯 ] 按钮
进行 [2] 中选择的识别照明的连续开灯。
[关灯]按钮
对连续开灯的识别照明进行关灯。
[ 顺次开灯 ] 按钮
对 [2] 的所有识别照明进行顺次开灯、关灯。
界面展开
1304-001
6.3 认识 ( 识别 )
3OM-1752
1-90
•
元件识别照明确认步骤
Procedure
(1)用 [1] 按钮选择想要进行确认的元件识别照相机。
(2)用 [2] 按钮选择想要进行确认的照明方式。
(3)用 [4] 按钮选择点灯状态。
( 根据点灯状态，照明点灯。)
Note
点灯的照明显示为黄色。
6.3 认识 ( 识别 )
1304-001
3OM-1752
1-91

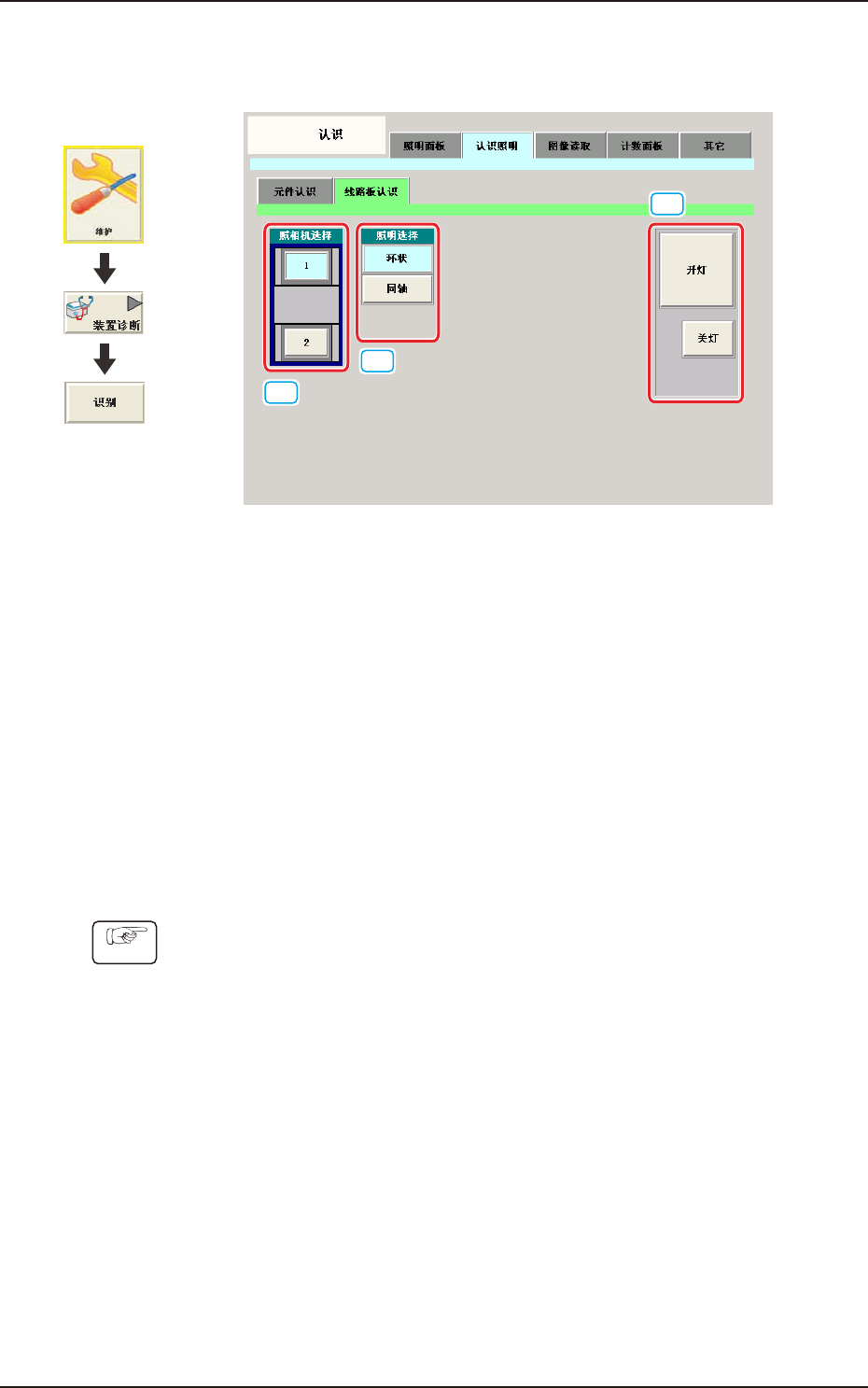

6.3.2.2 线路板认识 ( 识别 )
在
“
认识照明
”
选项卡，按下 [ 线路板认识 ]Tab，便显示以下界面。
[1]
[2]
[3]
F3A76
[1] 照相机选择
配置有表示线路板识别照相机位置的按钮。
选择进行线路板识别照明确认的元件识别照相机。
[2] 照明选择
选择想要进行确认的照明方式。
[3] [ 开灯 ] 按钮 /[ 关灯 ] 按钮
对
“
[2]照明选择按钮
”
选择的照明，进行开灯、关灯。
•
线路板识别照明确认步骤
Procedure
(1)用 [1] 按钮选择想要进行确认的线路板识别照相机。
(2)用 [2] 按钮选择想要进行确认的照明方式。
(3)用 [4] 按钮选择点灯状态，确认照明。
界面展开
1304-001
6.3 认识 ( 识别 )
