3OM-1752-002w_G5S.pdf - 第175页
3OM-1752 2-13 1304-001 2.1.9 支撑针 ( 支撑销 ) 位置 [1] F3B14 [1] L、R X［mm］ 、Y［mm］ 、Z［ ° ］ 、L［mm］ 变换支撑销时补正的补正值数据。 本补正值在支撑销教示中自动算出。 Note 实施本教示时，需要专用的教示销。 界面展开 2.1 装置补正 ( 补正值 )
3OM-1752
2-12

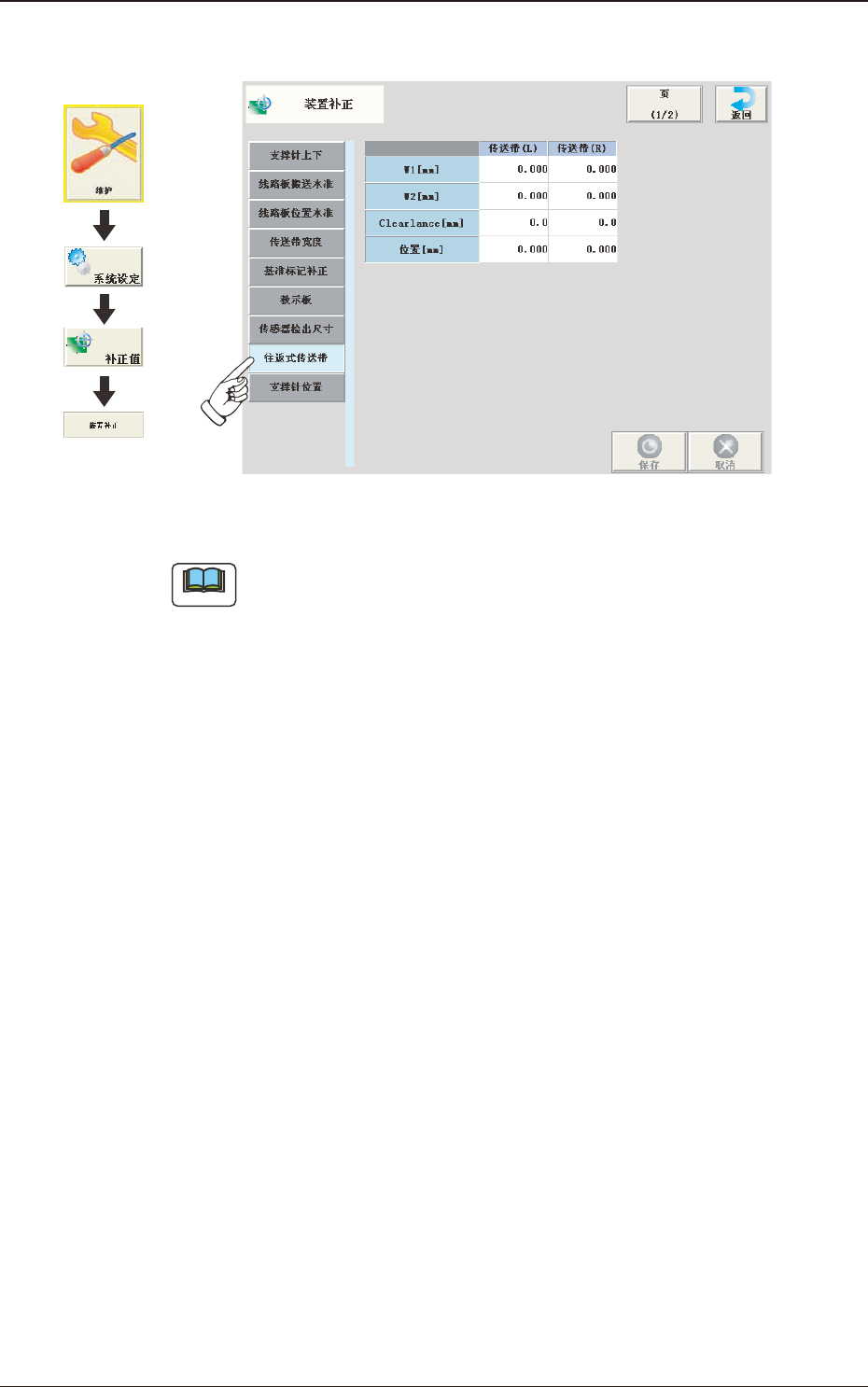

2.1.8 往返式传送带
F3B13
Note
本设定在选项中使用。
界面展开
1304-001
2.1 装置补正 ( 补正值 )
3OM-1752
2-131304-001

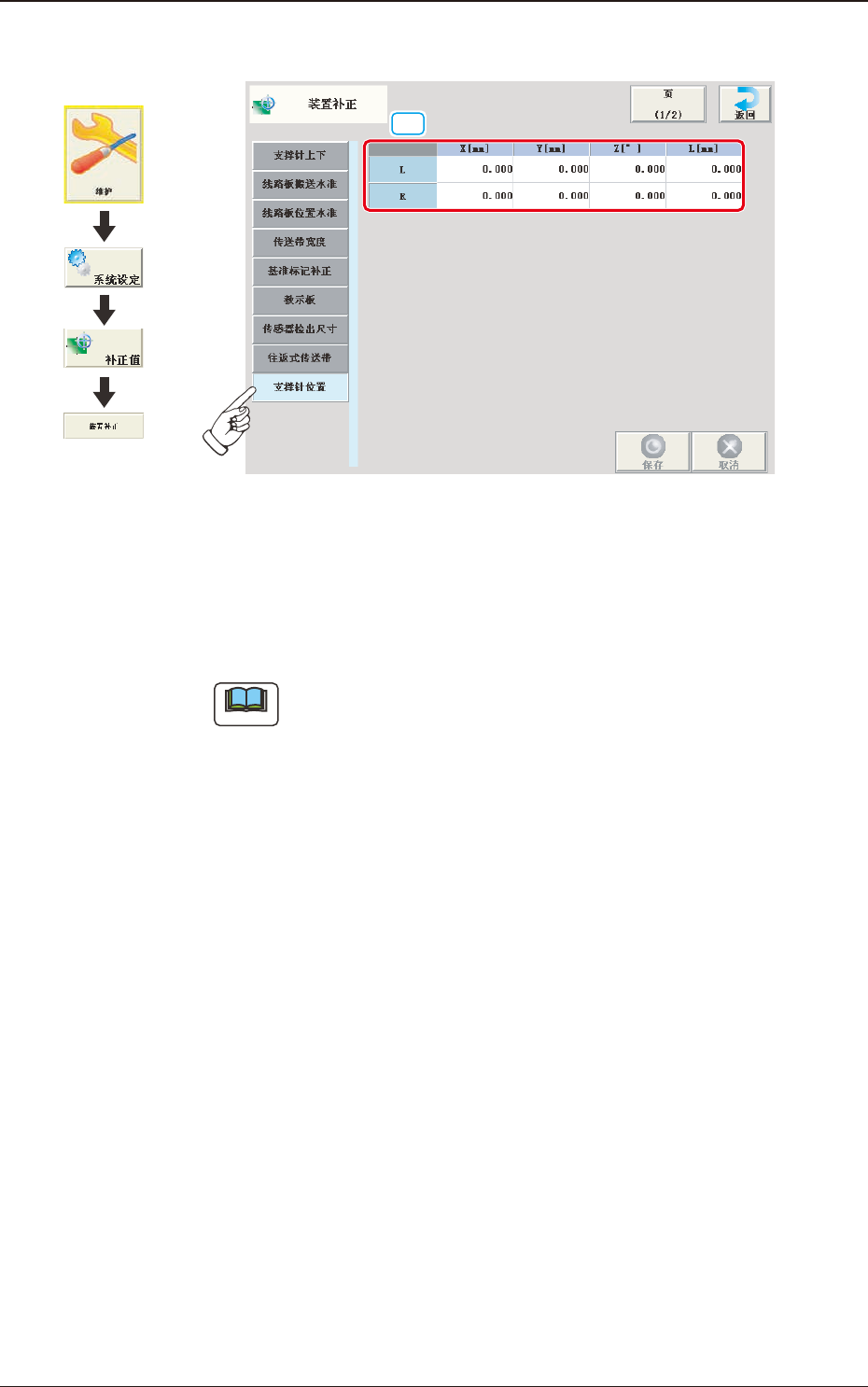

2.1.9 支撑针 ( 支撑销 ) 位置
[1]
F3B14
[1] L、R
X［mm］、Y［mm］、Z［
°
］、L［mm］
变换支撑销时补正的补正值数据。
本补正值在支撑销教示中自动算出。
Note
实施本教示时，需要专用的教示销。
界面展开
2.1 装置补正 ( 补正值 )
3OM-1752
2-141304-001
2.1.10 基准标记 - 吸取
[1] [2]
F3B15
[1] XY 减速率 [ 吸取位置 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2] 安装头 1、2
X[mm]、Y[mm]
对从基准标记移动到吸取位置时 XY 减速率的安装头 X、Y 偏离进行补
正。
界面展开
2.1 装置补正 ( 补正值 )
