3OM-1752 2-25 2.4 横 梁 [1] [2] [3] [6] [7] [4] [5] F3B26 [1] X( 横 )、Y( 纵 )［mm］ 调整从装置基准坐标系原点和安装头原点位置到线路板识别照相机中 心的设计尺寸的位置偏离的数据。 1304-001 界面展开 2.4 横 梁
3OM-1752
2-24
[5] [ 适用 ] 按钮
适用输入的数据。
[取消 ] 按钮
取消输入的数据，恢复保存的数据。
1304-001
2.3 送料器 A 及送料器 B
3OM-1752
2-25

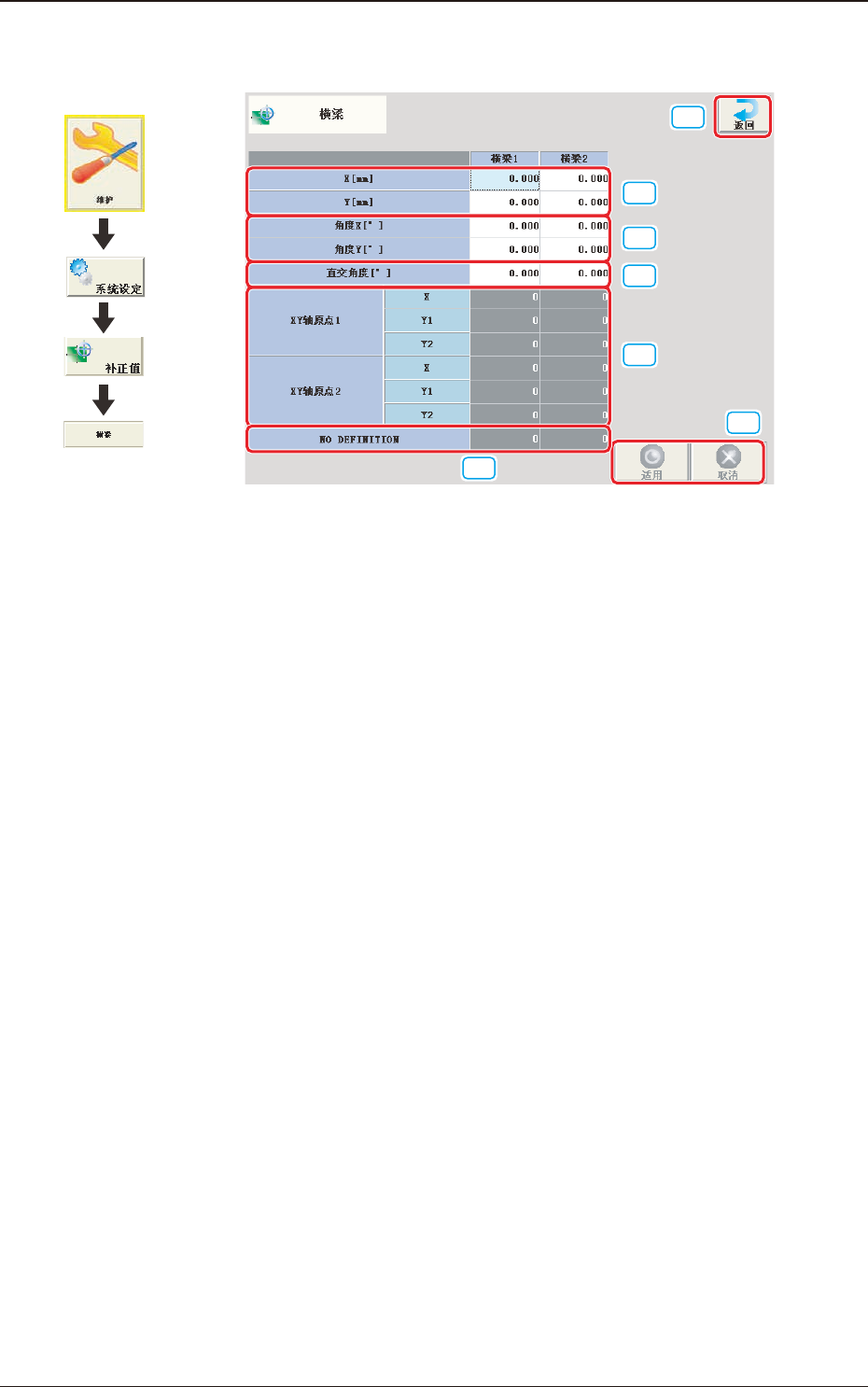

2.4 横 梁
[1]
[2]
[3]
[6]
[7]
[4]
[5]
F3B26
[1] X( 横 )、Y( 纵 )［mm］
调整从装置基准坐标系原点和安装头原点位置到线路板识别照相机中
心的设计尺寸的位置偏离的数据。
1304-001
界面展开
2.4 横 梁
3OM-1752
2-26

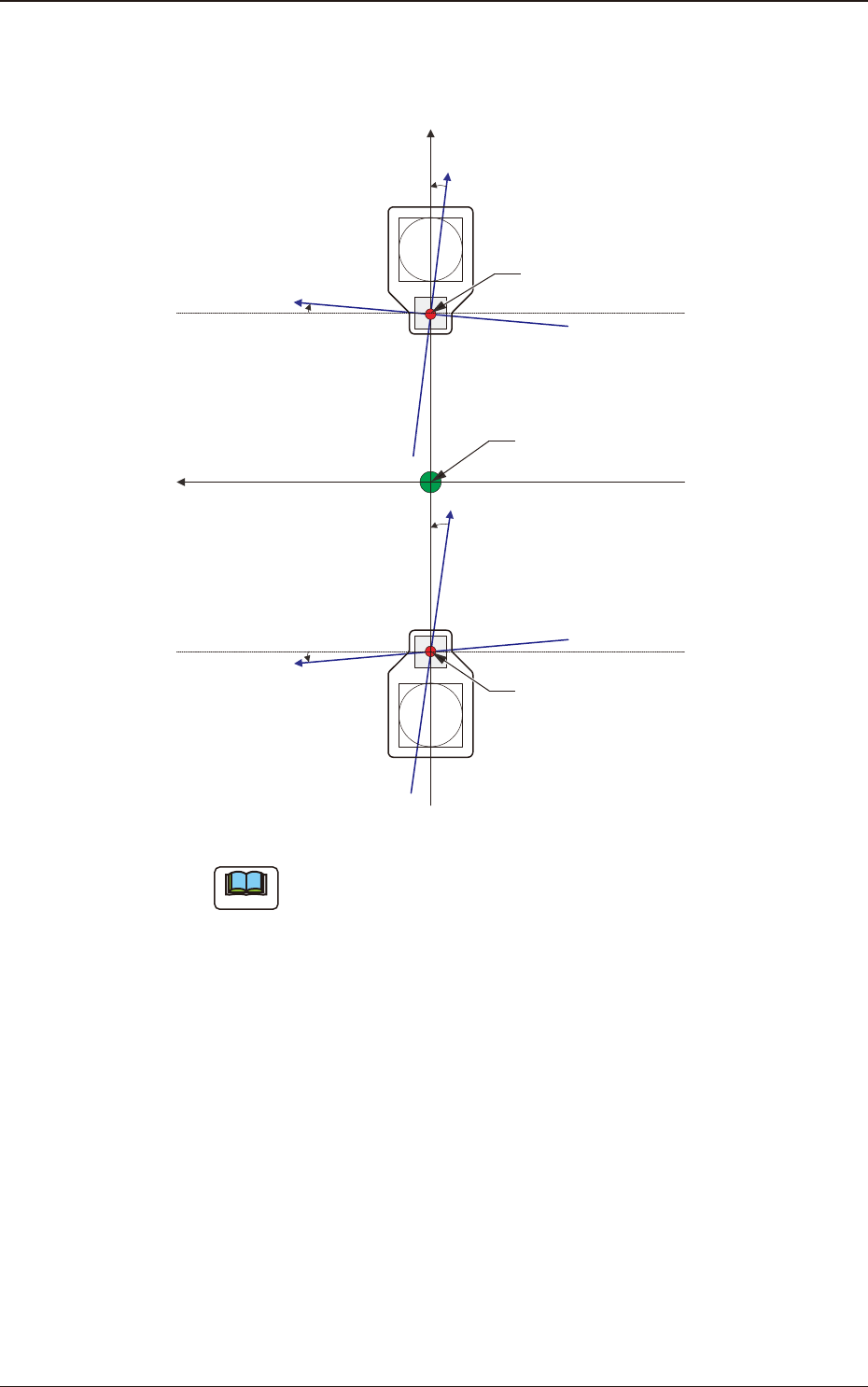

[2] 角度 X、角度 Y［
°
］
将横梁 X 及 Y 轴对准装置基准坐标系的数据。
Xm(+)
Ym(+)
Yb(+)
Xb(+)
Yb(+)
Xb(+)
Xm-Ym : 装置基准坐标系
Xb-Yb : 实际横梁坐标系
安装头原点
Pm.装置基准坐标原点
安装头原点
F3B27
Note
以装置基准坐标系为基准实际横梁坐标系往逆时针方向倾斜时，横梁
角度补正值设为
“
+
”
。
1304-001
2.4 横 梁
