3OM-1752
2-34

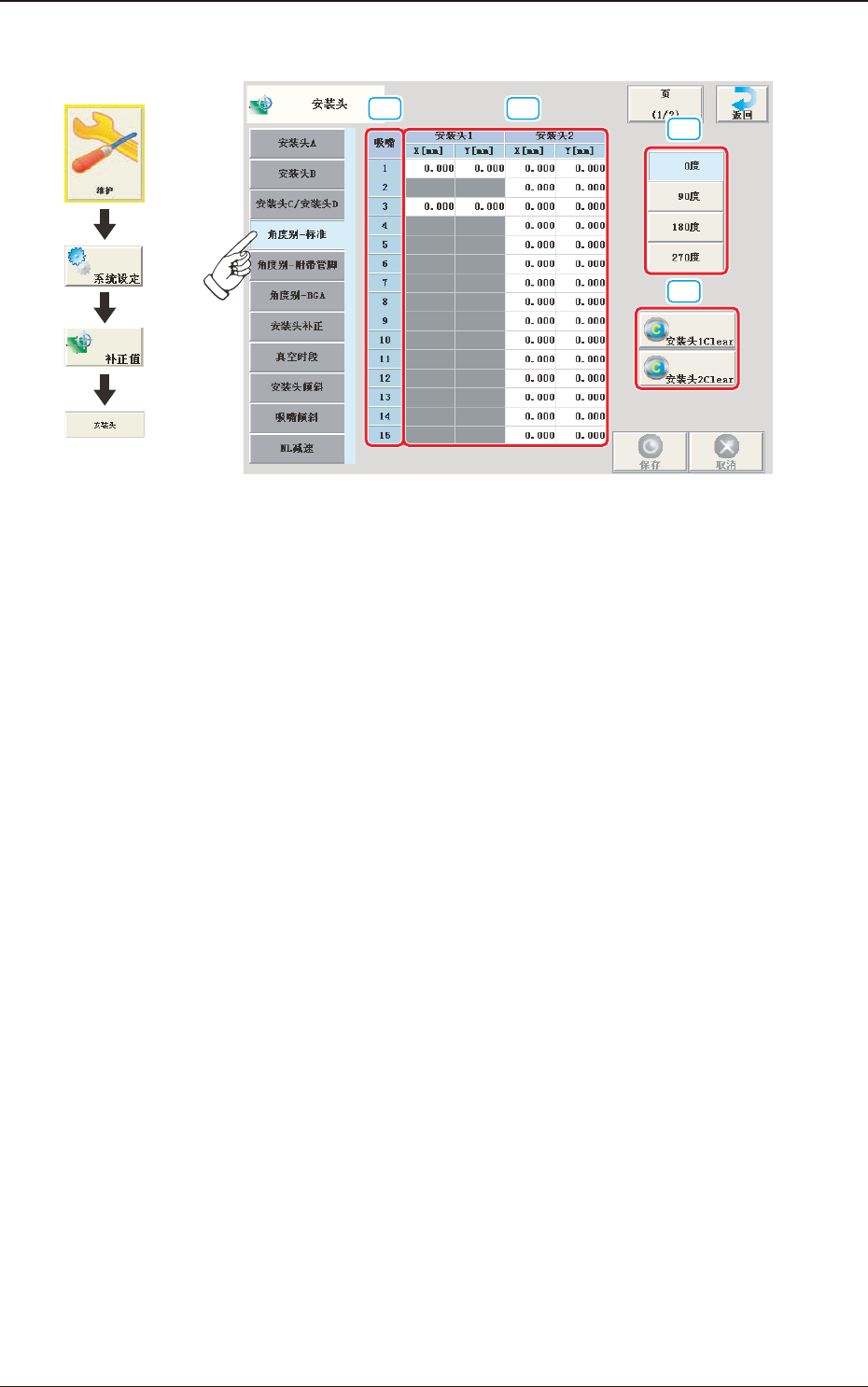

2.5.4 角度別 - 标准
[1] [2]
[3]
[4]
F3B34
[1] 吸嘴 1 ～ 15
显示各吸嘴号。
[2] 安装头 1、2
X、Y[mm］
适用元件为不同角度元件时，计算贴装目的位置时对应贴装角度被变
换、加算。
[3] 安装头方向选择按钮
进行每个选择角度的调整。
[4] [ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
1304-001
界面展开
2.5 安装头
3OM-1752
2-35

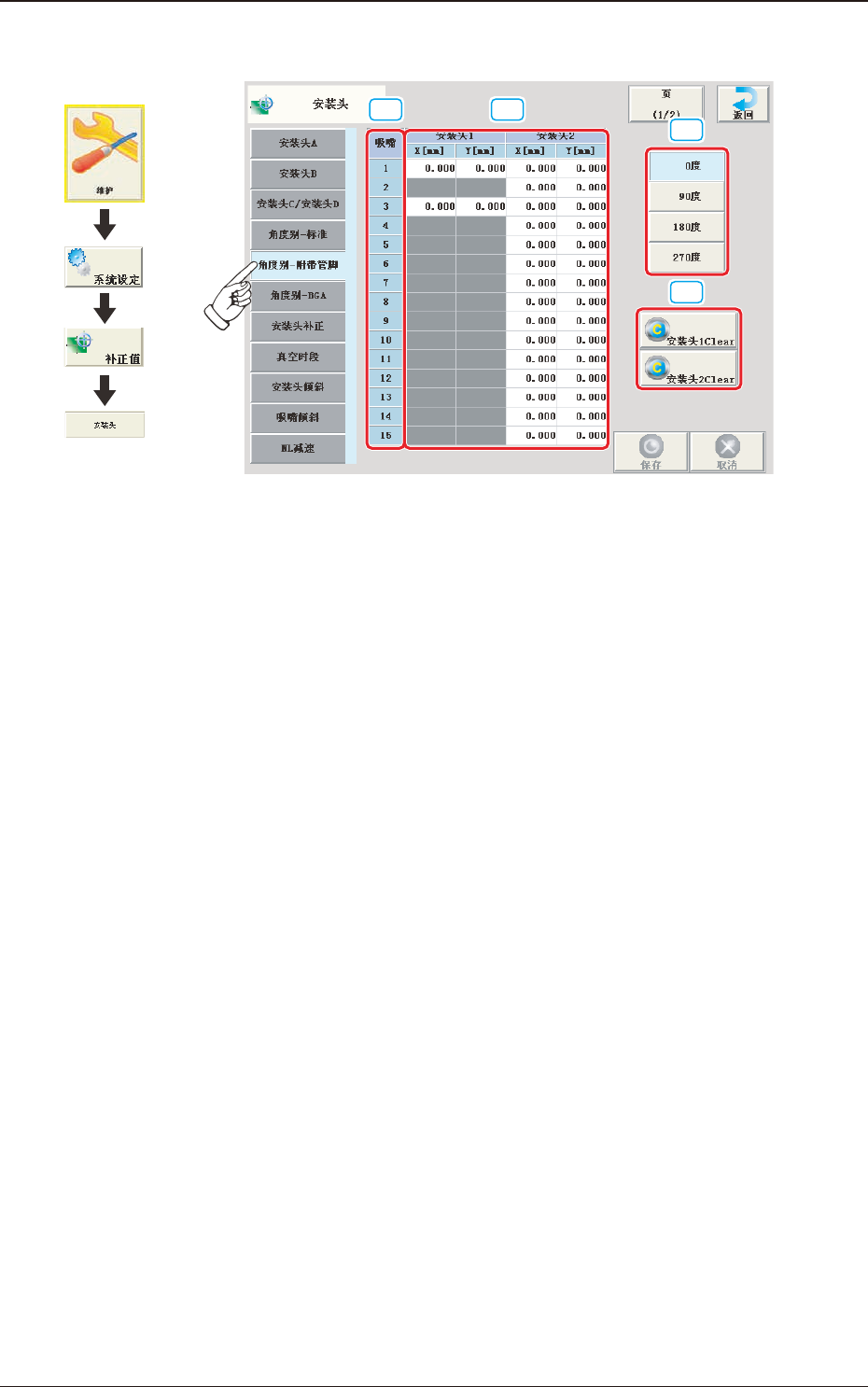

2.5.5 角度别 - 附带管脚 ( 带引脚 )
[1] [2]
[3]
[4]
F3B35
[1] 吸嘴 1 ～ 15
显示各吸嘴号。
[2] 安装头 1、2
X、Y[mm］
适用元件为带引脚元件时，计算贴装目的位置时对应贴装角度被变换、
加算。
[3] 安装头方向选择按钮
进行每个选择角度的调整。
[4] [ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
1304-001
界面展开
2.5 安装头
3OM-1752
2-36
2.5.6 角度别 B-BGA
[1] [2]
[3]
[4]
F3B36
[1] 吸嘴 1 ～ 15
显示各吸嘴号。
[2] 安装头 1、2
X、Y[mm］
适用元件为 BGA/CSP 元件时，计算贴装目的位置时对应贴装角度被变
换、加算。
[3] 安装头方向选择按钮
进行每个选择角度的调整。
[4] [ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
1304-001
界面展开
2.5 安装头
