3OM-1752 2-46 2.6 吸 嘴 [1] [2] [3] [4] F3B46 [1] 补正值按钮 显示选中 Tab 的补正值数据。 [2] 补正值数据显示部 显示 [1] 中选择的补正值数据。 [3] [ 返回 ] 按钮 返回到 “ 补正值数据 ” 界面。 [4] [ 保存 ] 按钮 保存输入的数据。 [取 消]按 钮 取消输入的数据，恢复保存的数据。 1304-001 界面展开 2.6 吸 嘴
3OM-1752
2-451304-001
2.5 安装头

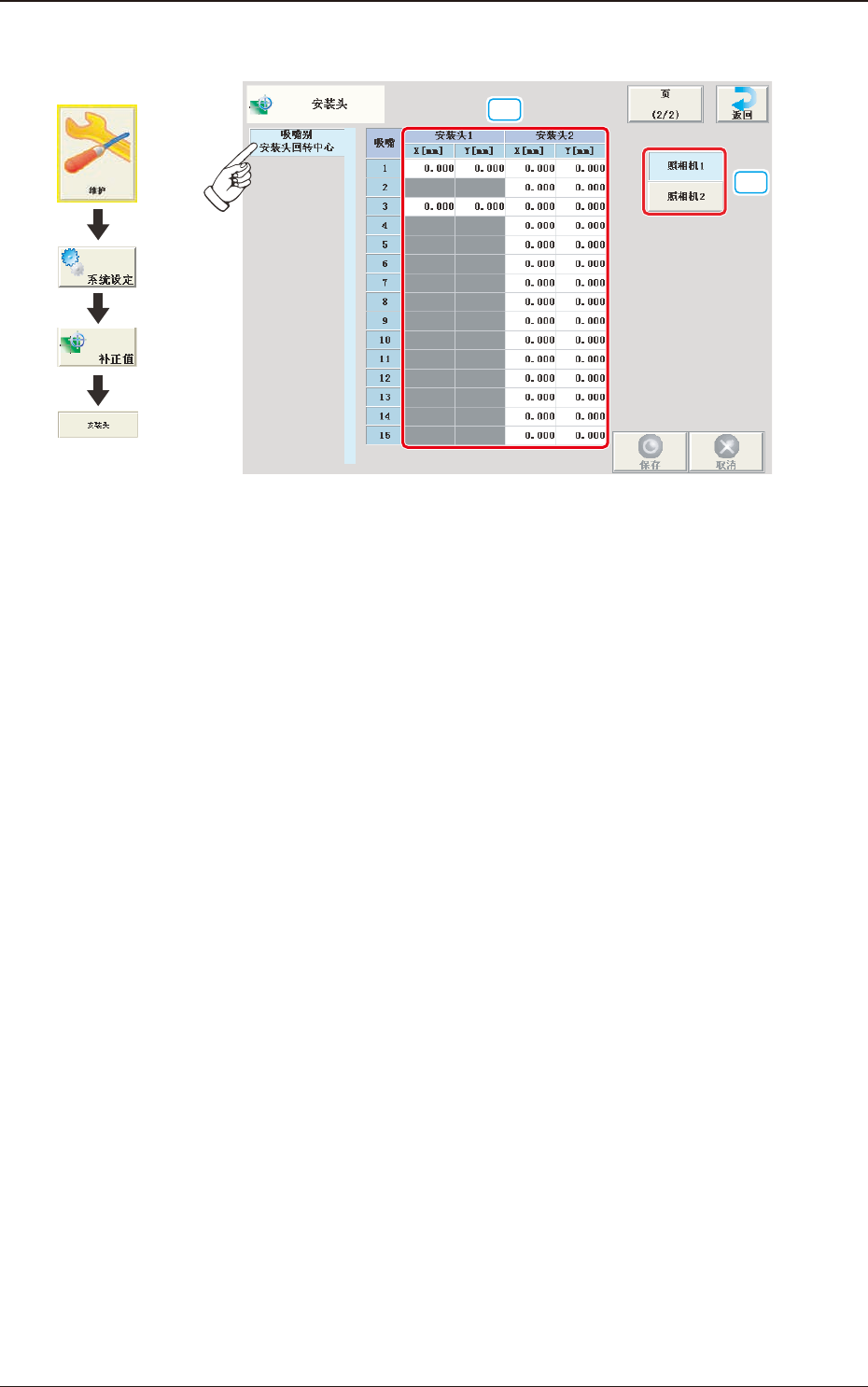

2.5.12 吸嘴别安装头回转中心 ( 各吸嘴安装头旋转中心 )

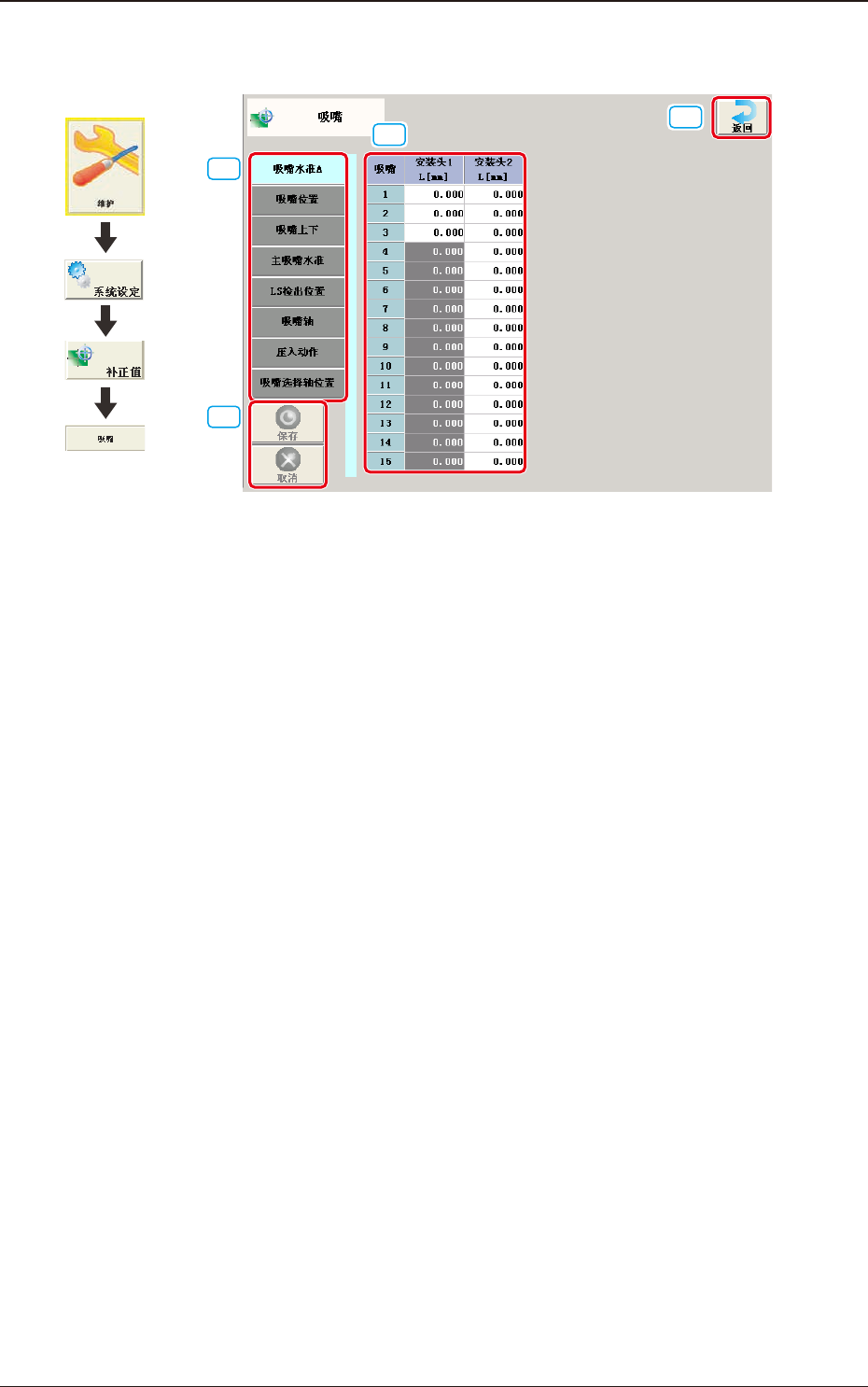

[1]
[2]
F3B45
界面展开
3OM-1752
2-46
2.6 吸 嘴
[1]
[2]
[3]
[4]
F3B46
[1] 补正值按钮
显示选中 Tab 的补正值数据。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
1304-001
界面展开
2.6 吸 嘴
3OM-1752
2-47

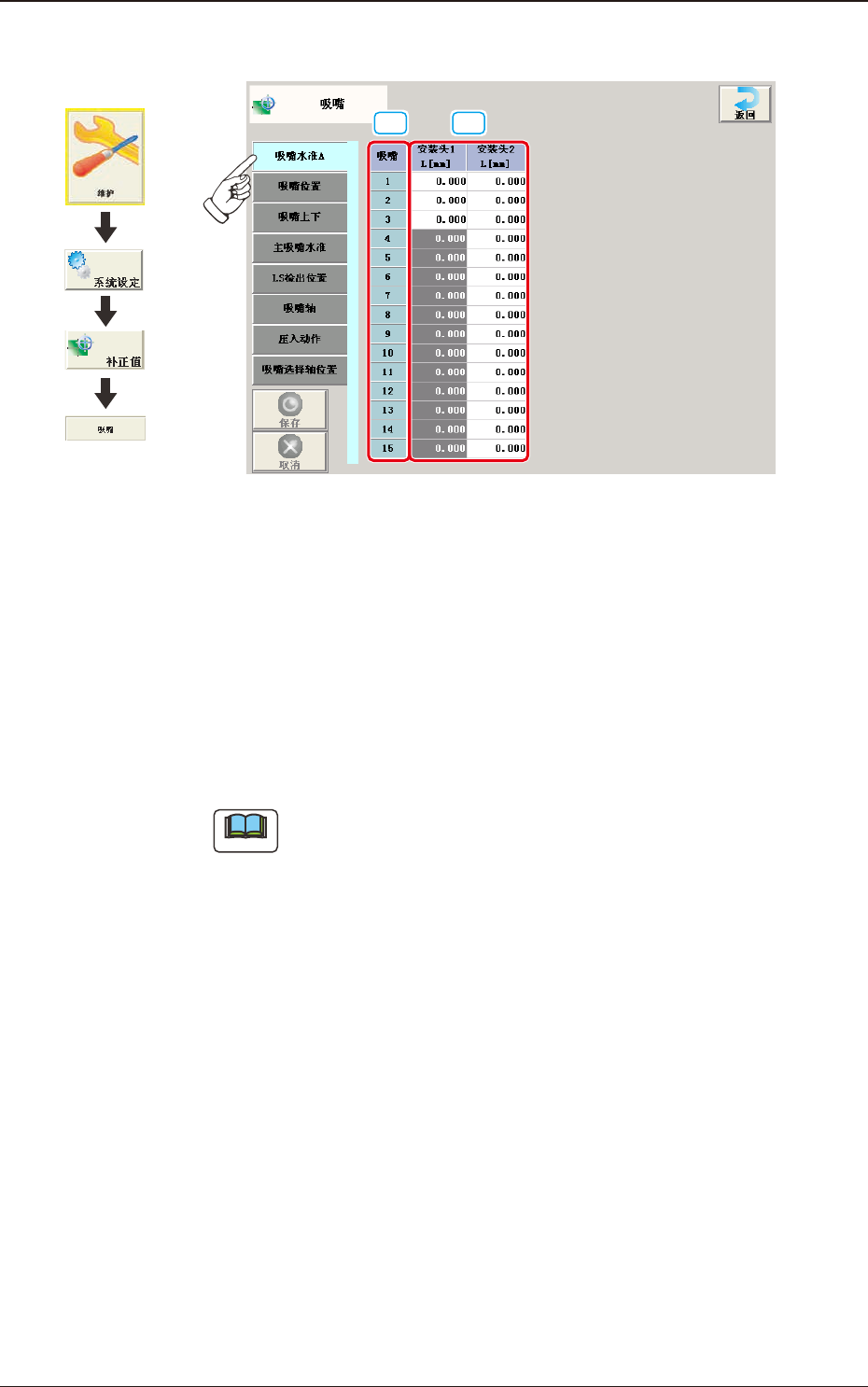

2.6.1 吸嘴水准 A
[1] [2]
F3B47
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、2
L( 高 )[mm]
是贴装在安装头的普通吸嘴的吸嘴下面水准的补正值数据。
在吸嘴上下轴原点状态下，用侧面视觉相机测定的各吸嘴下面水准，
保存与主吸嘴水准补正值之差。
Note
通过吸嘴水准补正值＝主吸嘴水准－
普通
吸嘴水准测定值算出。
1304-001
界面展开
2.6 吸 嘴
