3OM-1752 2-64 2.9.2 元件认识 ( 识别 ) 照明辉度 [1] [2] F3B65 [1] 透过 设定元件识别照明的辉度水准。 [2] 反射 1 (上) 、 (中) 、 (下) 反射 2 反射 3 (上) 、 (下) 设定元件识别照明的辉度水准。 1304-001 界面展开 2.9 元件认识 ( 识别 )
3OM-1752
2-63
[2] Z( 角度 )[
°
]
设定对装置基准 XY 坐标 (Xm-Ym 坐标 ) 的元件识别照相机扫描坐标的
角度偏离。以装置基准 XY 坐标系为基准，元件识别照相机扫描坐标往
逆时针方向倾斜时，补正值数据的符号为
“
+
”
。
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
Xc-Yc : 元件识别照相机坐标系
Xc(+)
Yc(+)
Xc(+)
Yc(+)
元件识别照相机角度
元件识别照相机角度
元件识别照相机
元件识别照相机
Pm.装置基准坐标原点
F3B64
[3] 倍率 X( 横 )、Y( 纵 )[0.01
µ
m/pixel]
是设定元件识别照相机倍率的数据，用来设定 1 像素相当于多少微米。
该补正值在倍率测定用治具的教示操作下自动被算出。
•
初始值
:6060
[4] Contrast( 对比度 )、Brightness( 亮度 )
调整元件识别照相机摄像的图像的亮度。
•
初始值
Contrast
:102
Brightness
:128
Note
(a) 增加对比度值
，
色彩效果好。
(b) 增加亮度值
，
整体变亮。
1304-001
2.9 元件认识 ( 识别 )
3OM-1752
2-64
2.9.2 元件认识 ( 识别 ) 照明辉度
[1]
[2]
F3B65
[1] 透过
设定元件识别照明的辉度水准。
[2] 反射 1(上)、(中)、(下)
反射 2
反射 3(上)、(下)
设定元件识别照明的辉度水准。
1304-001
界面展开
2.9 元件认识 ( 识别 )
3OM-1752
2-65

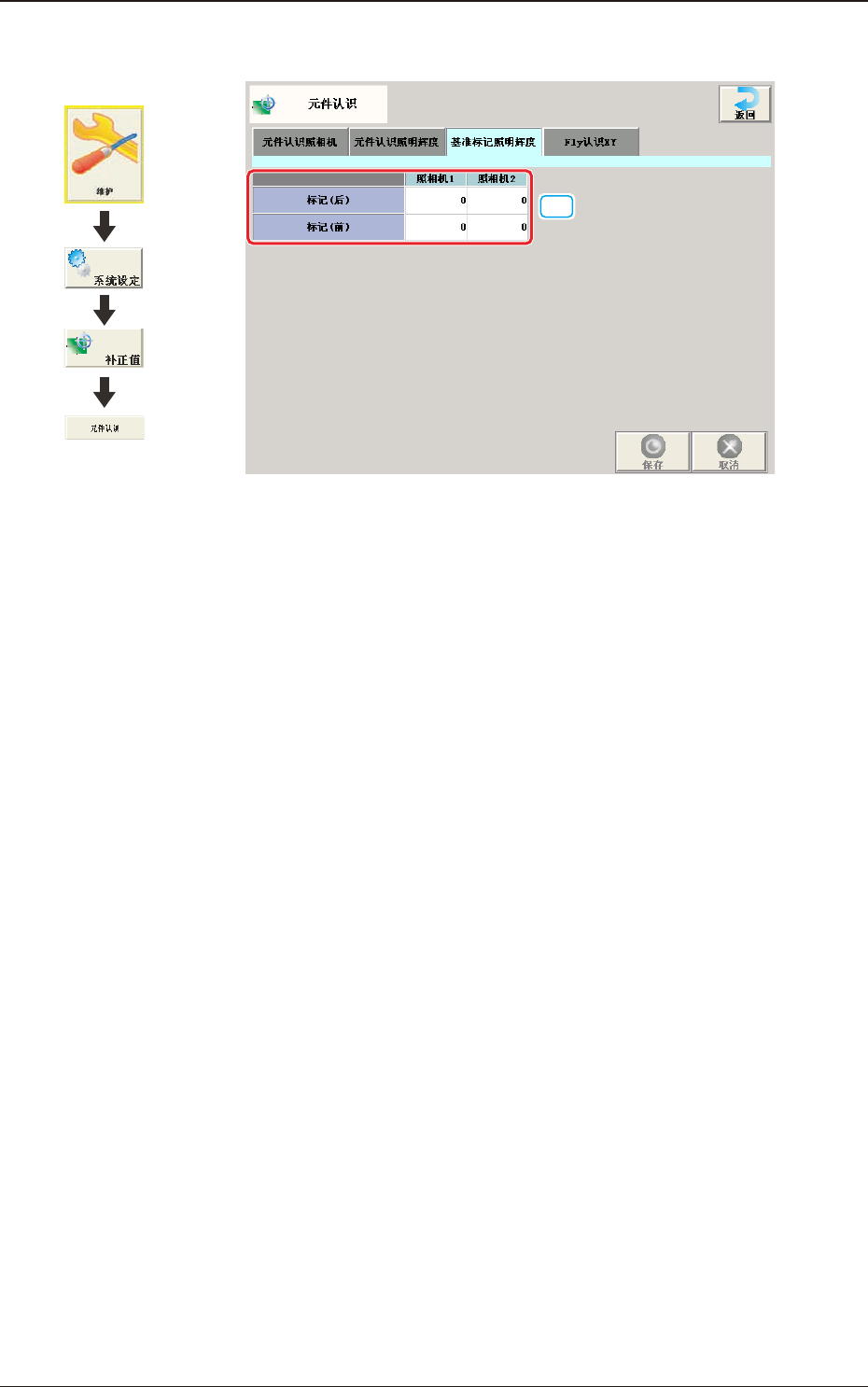

2.9.3 基准标记照明辉度
[1]
F3B66
[1] 标记 ( 后 )、标记 ( 前 )
照相机 1、照相机 2
设定基准标记照明的辉度水准。
1304-001
界面展开
2.9 元件认识 ( 识别 )
