3OM-1752
1-14
•
吸嘴收纳步骤
Notice
(a) 将高速吸嘴和中异型吸嘴混载使用时，请先收纳中异型吸嘴。
若要先收纳高速吸嘴，则显示催促先收纳中异型吸嘴的对话框，且不
能收纳高速吸嘴。
(b) 请不要在安装头吸取元件时收纳吸嘴。
会因真空 OFF 而掉落元件。
Procedure
(1) 按下安装头选择按钮，选择贴装有要收纳的吸嘴的安装头。
( 所选按钮的背景颜色变为浅蓝色。)
(2) 按下贴装有要收纳的吸嘴的吸嘴配置编号选择按钮。
( 所选按钮的背景颜色变为浅蓝色。)
(3) 将收纳吸嘴的位置变更为与以前不同的位置时，按下变更位置的吸嘴
选择按钮。
(4) 按下 [ 吸嘴收纳 ] 按钮。
( 按钮的背景颜色变为绿色，安装头选择按钮、吸嘴配置编号选择按钮
及吸嘴选择按钮变为有效状态。)
(5) 按下操作台的 [START] 按钮。
( 所选吸嘴便收纳到所选吸嘴储料器地址。)
1304-001
4.1 吸嘴交换
3OM-1752
1-15
•
吸嘴贴装步骤
Notice
(a) 中异型吸嘴的安装间距为一个间距。
(b) 将高速吸嘴和中异型吸嘴混载使用时，请先贴装高速吸嘴。
若要先贴装中异型吸嘴，则显示催促先贴装高速吸嘴的对话框，且不
能贴装中异型吸嘴。
(c) 请不要在安装头吸取元件时收纳吸嘴。
会因真空 OFF 而掉落元件。
Procedure
(1) 按下安装头选择按钮，选择贴装吸嘴的安装头。
( 所选按钮的背景颜色变为浅蓝色。)
(2) 按下收纳有要贴装的吸嘴的吸嘴选择按钮。
( 所选按钮的背景颜色变为浅蓝色。)
(3) 按下要贴装吸嘴的吸嘴配置编号选择按钮。
( 所选按钮的背景颜色变为浅蓝色。)
(4) 按下 [ 吸嘴安装 ] 按钮。
( 按钮的背景颜色变为绿色，安装头选择按钮、吸嘴配置编号选择按钮
及吸嘴选择按钮变为有效状态。)
(5) 按下操作台的 [START] 按钮。
( 进行指定吸嘴的贴装动作。)
Note
不能在已安装完吸嘴的吸嘴配置编号上进行吸嘴安装。
1304-001
4.1 吸嘴交换
3OM-1752
1-16

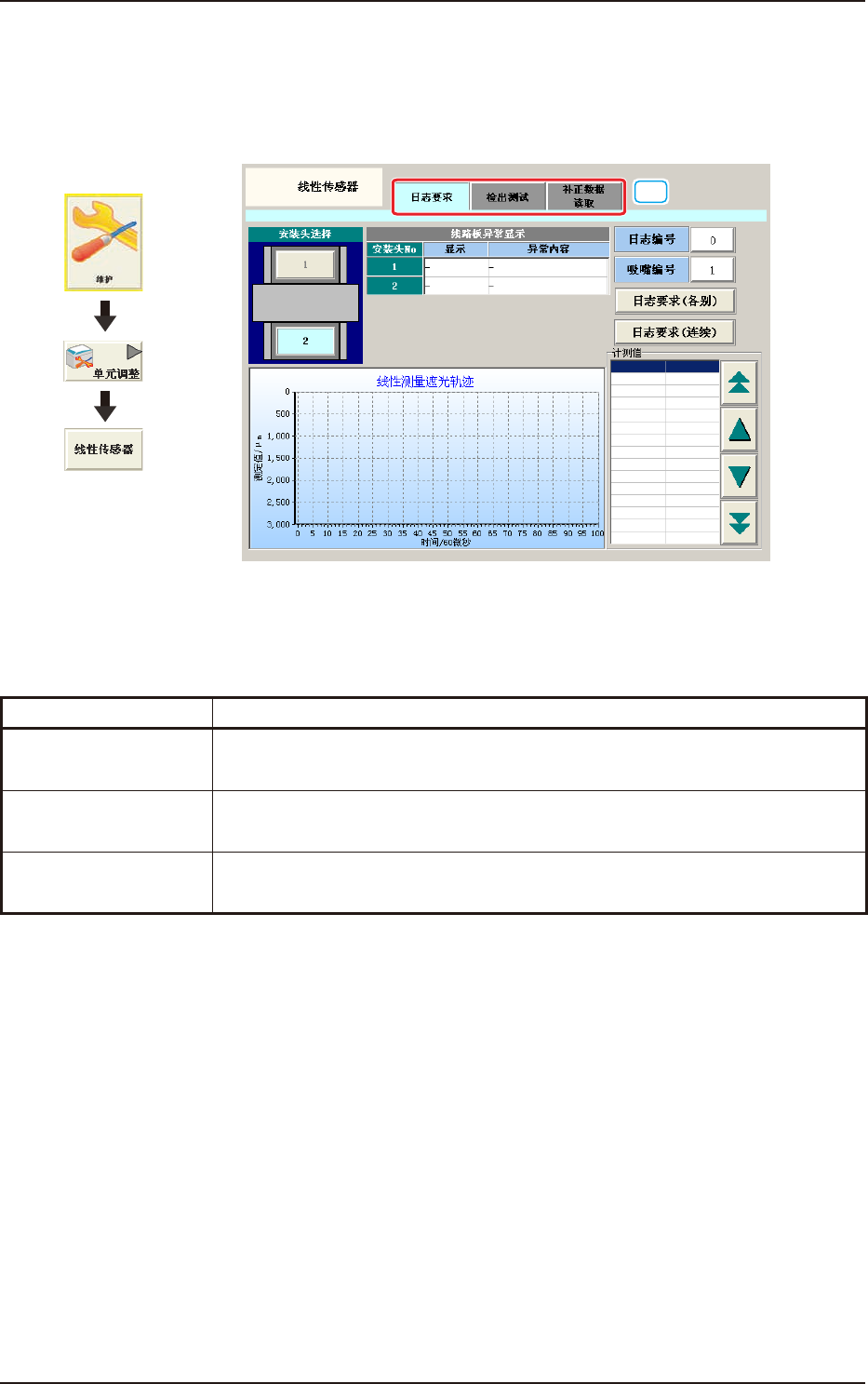

4.2 侧面视觉相机
用图表及数值显示装备在各安装头上的侧面视觉相机遮光轨迹。
另外，进行当前吸嘴顶端的确认和侧面视觉相机补正数据的确认。
[1]
F3A15
[1] Tab
“
侧面视觉相机
”
界面分为以下 3 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
日志要求
显示侧面视觉相机遮光轨迹的日志。
检出测试
进行指定安装头的吸嘴及顶端确认动作，并显示结果。
补正数据读取
读取补正数据。
T3A2
1304-001
界面展开
4.2 侧面视觉相机
