4.2 侧面视觉相机
3OM-1752
1-19
4.2.2 检出测试
进行吸嘴检出测试。
[1] [10]
[9]
[2]
[3]
[7]
[4]
[5]
[6]
[8]
[11]
[12]
F3A17

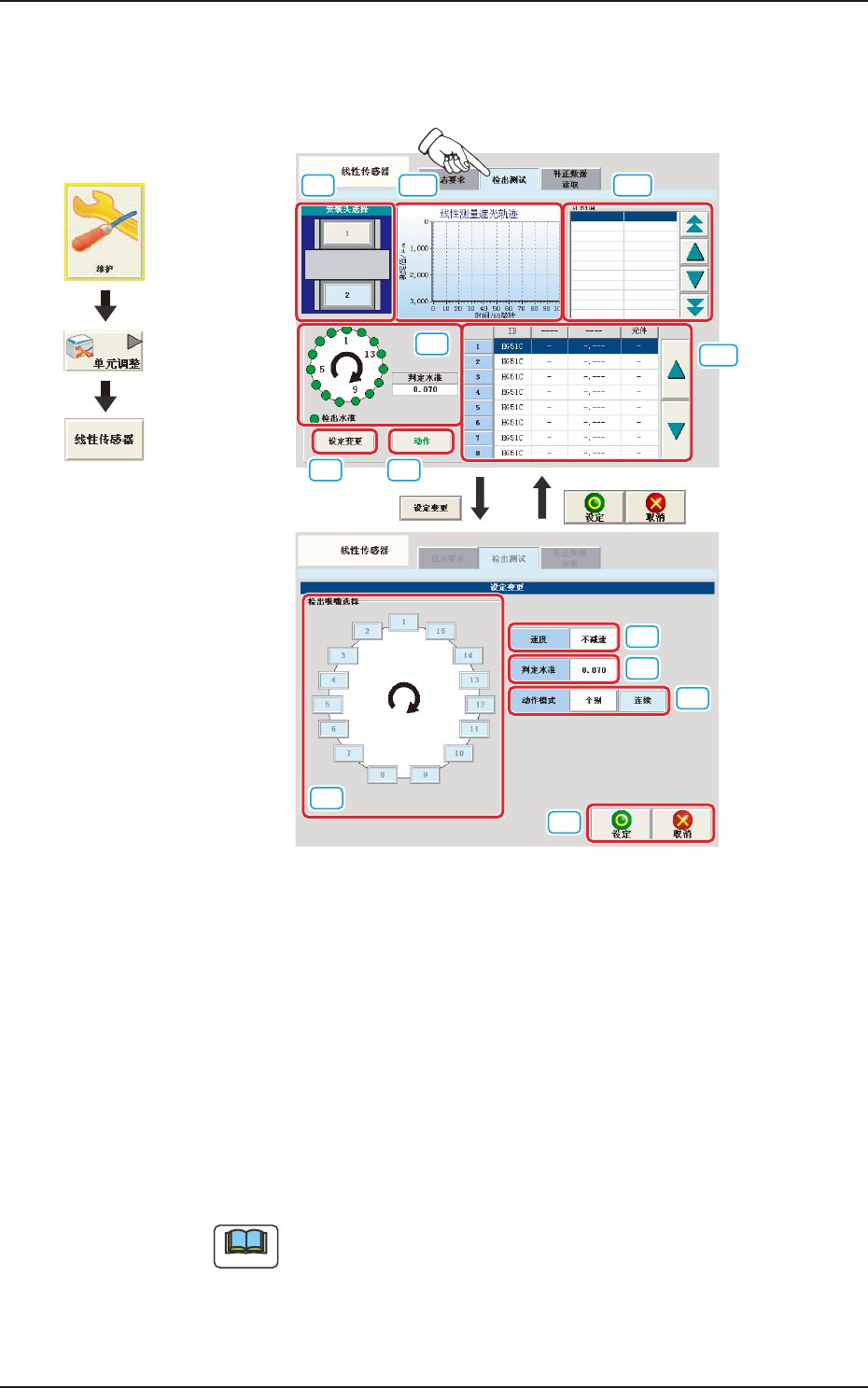

[1] 安装头选择
用装置的图像显示表示安装头的按钮。
选择要进行检出测试的安装头。
[2] 设定显示部
显示已设定的内容。
在显示部也可以变更判定水准。
[3] [ 设定变更 ] 按钮
切换为
“
设定变更
”
选项卡。
Note
在 [4] ～ [8] 进行设定。
1304-001
界面展开
4.2 侧面视觉相机
3OM-1752
1-201304-001
4.2 侧面视觉相机
[4] 速度
从以下选择减速率。
不减速、10 ～ 90％减速 ( 可按 10％单位选择 )、取消
[5] 判定水准
初始值
:0.070
Note
按下 [ 动作 ] 按钮进行全部吸嘴的检出时，若超过判定水准便在吸嘴
选择部显示
“
NG
”
。
[6] 动作模式
个别
: 可以选择一个任意的吸嘴。
在
“
[7]检出吸嘴选择部
”
进行设定。
连续
: 选择全部吸嘴进行设定。
[7] 检出吸嘴选择部
可以选择在
“
[6]动作模式
”
中设定为个别时检出的吸嘴。
[8] [ 设定 ] 按钮、[ 取消 ] 按钮
[设定]按钮
:设定 [4] ～ [7] 中显示的内容，返回到
“
检出测试
”
界面。
[取消]按钮
:取消已变更的内容，返回到
“
检出测试
”
界面。
[9] [ 动作 ] 按钮
以设定的内容检出吸嘴。
[10] 线性测量 ( 传感器 ) 遮光轨迹显示部
图表显示在
“
[12]吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
[11] 计测值显示部
数值显示在
“
[12]吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
用右侧的箭头滚动显示数据。
[12] 吸嘴选择部
显示所选安装头的吸嘴。
按下吸嘴编号，便进行吸嘴选择 / 解除。
进行检出测试，便显示其结果。
按下结果显示部分，在
“
[10]线性测量遮光轨迹显示部
”
及
“
[11]
计测值显示部
”
中显示选定吸嘴的检出结果。
