3OM-1752 1-35 (6) 按下 [ 教示实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。 ( 进行元件识别照相机照明的教示。) (7) 按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )，打开相应模块 的开闭盖。 (8) 拆卸设置的元件识别照明教示用治具。 Notice 如果不拆取照明教示用治具，就会损坏安装头。 (9) 按下 [ 治具取除 ( 拆取 ) 确认 ] 按钮。 (…
3OM-1752
1-341304-001
•

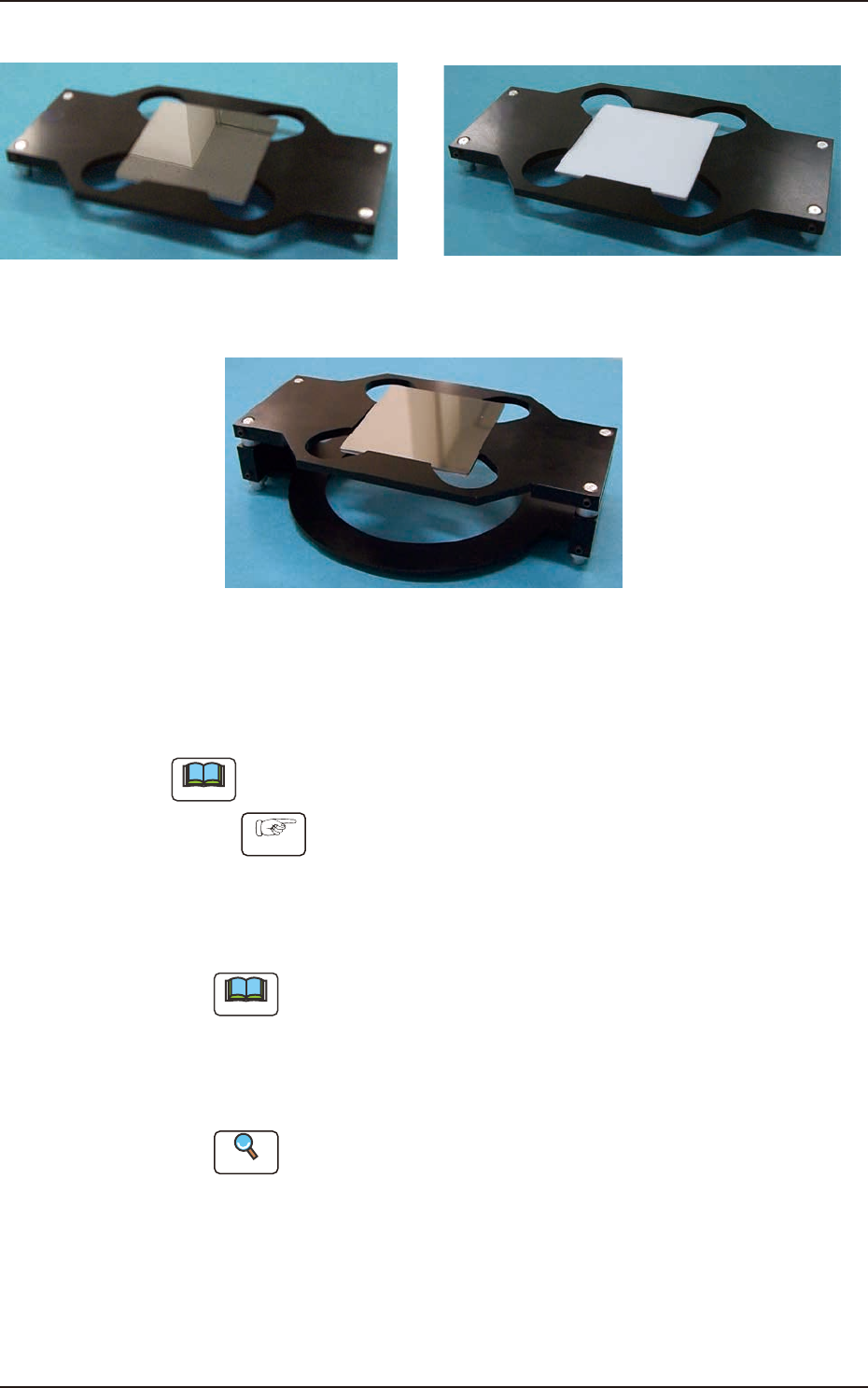

教示用治具设置图
白色面向下 使用高治具台
白色面向下 镜面向下
F3A29
•
教示的步骤
Note
请在进行教示前，按下
“
控制
”
菜单中的 [ 全原点复位 ]按钮，进行原点复位。
Procedure
(1) 在
“
照相机选择
”
选择进行教示的元件识别照相
机和照明方式。
(2) 按下 [XY 横梁退避位置移动 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
Note
开闭盖的锁定自动被解除。
(3) 打开开闭盖，根据照明方式，将元件识别照明教示用治具设置到元件
识别照相机上。
Reference
关于元件识别照明教示用治具的组合，请参照
“
教示用治具设置图
”
。
(4) 按下 [ 治具设置确认 ] 按钮。
(5) 关闭开闭盖，按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )。
( 开闭盖被锁定。)
5.4 元件认识相机 ( 识别照相机 ) 照明
3OM-1752
1-35
(6) 按下 [ 教示实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。
( 进行元件识别照相机照明的教示。)
(7) 按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )，打开相应模块
的开闭盖。
(8) 拆卸设置的元件识别照明教示用治具。
Notice
如果不拆取照明教示用治具，就会损坏安装头。
(9) 按下 [ 治具取除 ( 拆取 ) 确认 ] 按钮。
(10) 按下 [ 保存 ] 按钮，保存教示结果。
(11) 关闭开闭盖，按下机盖锁定开关 ([ 机盖 READY] 按钮 )。
1304-001
5.4 元件认识相机 ( 识别照相机 ) 照明
3OM-1752
1-36
5.5 线路板认识相机 ( 识别照相机 ) 照明

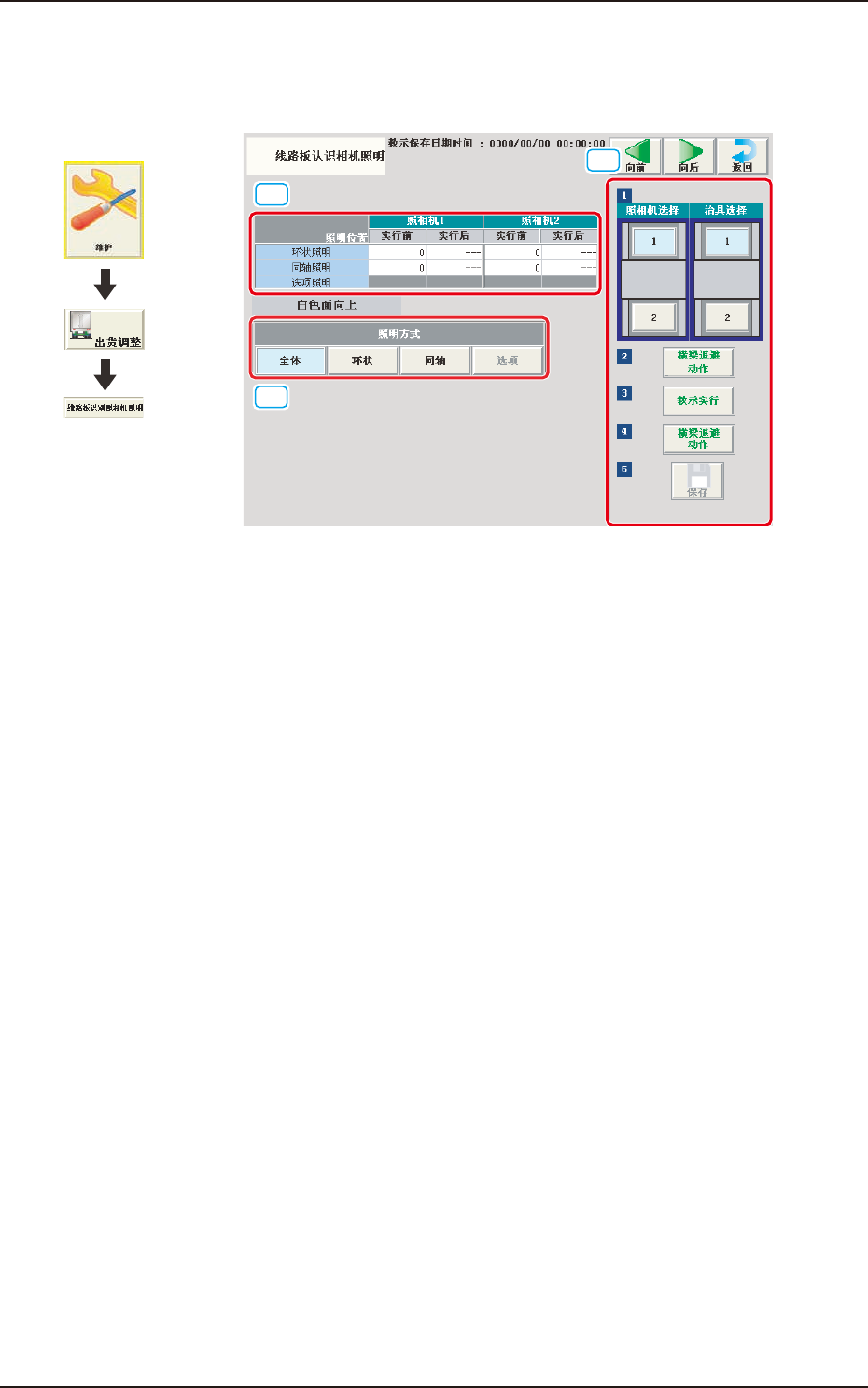

进行线路板识别照相机的照明教示。
[1]
[2]
[3]
F3A30
[1] 教示数据显示部
显示指定照相机的各照明方式的补正值数据。
[2] 教示步骤显示部
配置有教示中使用的按钮。
照相机选择
用图像显示表示线路板识别照相机的按钮。
请选择进行教示的线路板识别照相机。
治具选择
请选择设置治具的模块。
[ 横梁退避动作 ] 按钮
将 XY 横梁移动到原点。
[ 教示实行 ] 按钮
实行教示。
[ 横梁退避动作 ] 按钮
退避 XY 横梁。
[ 拆取治具确认 ] 按钮
确认治具拆取的按钮。
1304-001
界面展开
5.5 线路板认识相机 ( 识别照相机 ) 照明
