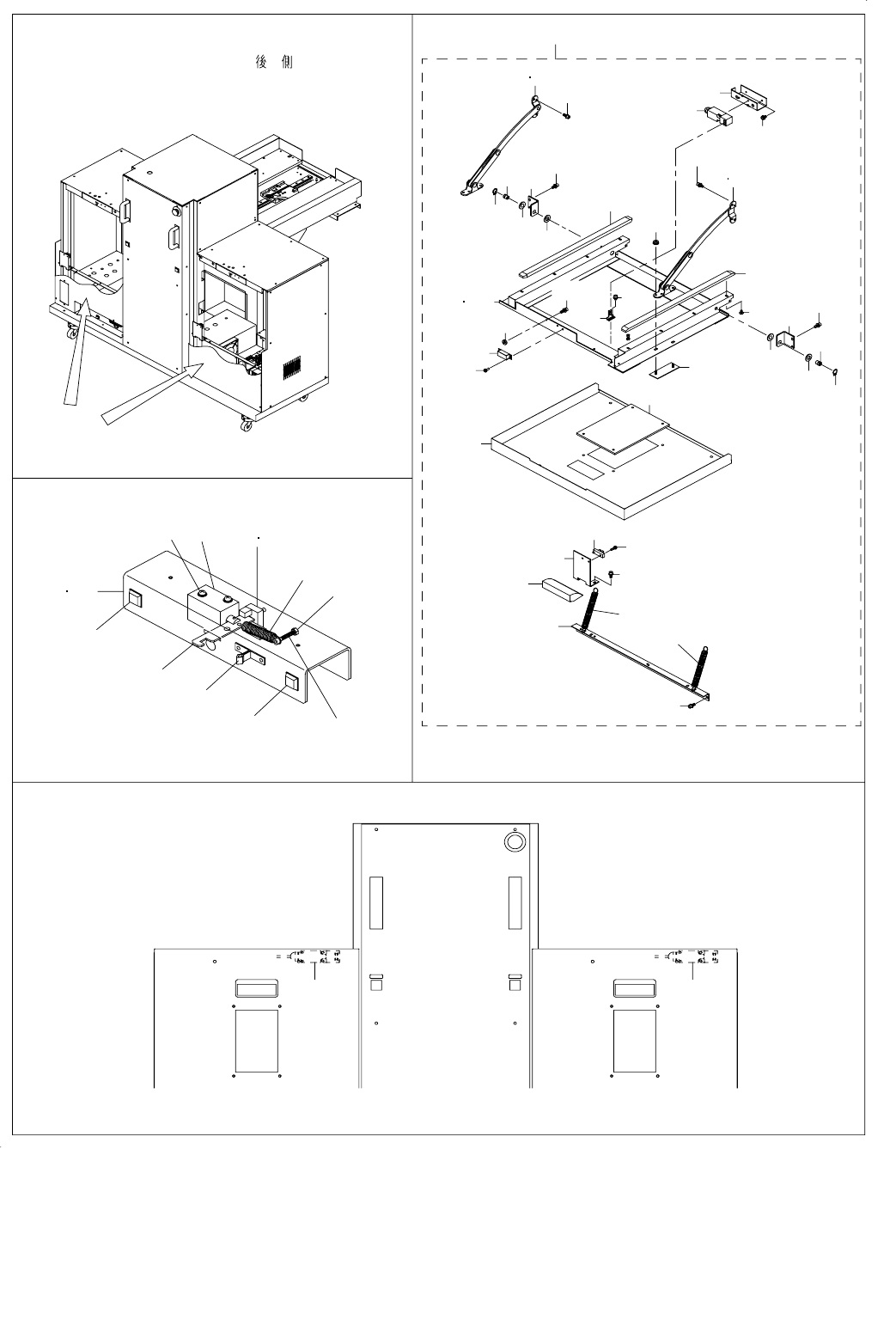

6. DOOR UNIT
ドアユニット
REAR VIEW
4949
1
2
3
4
6
6
39
40
48
41
42
43
44
42
37
38
7
30
8
30
19
19
9
10
11
31
12
12
12
12
13
15
16
17
18
20
21
22
23
24
24
25
25
13
26
14
27
5
28
29
35
34
32
33
2
36
47
45
46
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6040-723-0A0 DOOR UNIT
ドアユニット
1
2 E6041-723-000 ST GUIDE RAIL
ＳＴ ガイドレール
(2)
3 E5117-172-000 ROLLER CATCH
ローラキャッチ
(1)
4 E6045-723-000 DOOR SENSOR BRACKET
ドアセンサー ＢＲ
(1)
5 HD-0017000-00 DETECTOR SWITCH
フォトインタラプタ
(1)
6 E4508-717-000 DOOR DAMPER SP
ドアダンパー ＳＰ
(2)
7 E6133-723-000 DOOR STAY 5D L
ドアステー５ ＤＬ
(1)
8 E6134-723-000 DOOR STAY 5D R
ドアステー５ ＤＲ
(1)
9 E6043-723-000 DOOR BR D
ドアブラケット Ｄ
(1)
10 E6042-723-000 DOOR BR C
ドアブラケット Ｃ
(1)
11 E6040-723-000 DOOR BASE
ドアベース
(1)
12 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(4)
13 E4503-717-000 DOOR PIVOT PIN
ドアピボットピン
(2)
14 E4506-717-000 DOOR STAY PLATE
ドアステープレート
(2)
15 E6023-723-000 DOOR COVER
ドアカバー
(1)
16 E4055-717-000 DOOR KNOB
ドア取手
(1)
17 E6044-723-000 DOOR DAMPER BR
ドアダンパー ＢＲ
(1)
18 E6024-723-000 WINDOW
ウィンドウ
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
20 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(1)
21 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
22 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
23 SV-4030601-SR SCREW M3 L=6
ザツキタツピンネジ
(8)
24 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
25 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(2)
26 NM-3040510-SL FLANGE NUT
フランジ付きナット
(4)
27 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
28 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
30
#01
E4505-717-000 DOOR STAY
ドアステー
(2)
31
#01
E6207-723-000 DOOR BASE
ドアベース
(1)
32
#01
E6208-723-000 SAFETY SW BR(CE)
セーフティ ＳＷＢＲ（ＣＥ）
(1)
33
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
34
#01
E9438-723-0A0 DOOR SWITCH ASM.(CE)
ドアスイッチ組（ＣＥ）
(1)
35
#01
HA-0045500-30 DOOR SWITCH OPERATION KEY
ドアスイッチ操作キー
(1)
36
#01
SL-6040642-TN BOLT
座金付き六角穴ボルト
(2)
37 E6046-723-000 DOOR LOCK BR
ドアロック ＢＲ
1
38
#01
E6206-723-000 DOOR LOCK BR (CE)
ドアロック ＢＲ （ＣＥ）
1
39 E9544-723-0A0 DOOR LOCK SOLENOID ASM.
ドアロックソレノイド組
1
40 HD-0005700-0A PHOTO SENSOR
フォトセンサ
1
41 E1055-717-000 DOOR LOCK SP
ドアロック ＳＰ
1
42 E1524-716-000 DOOR CUSHION
ドアクッション
2
43 E5117-172-000 ROLLER CATCH
ローラキャッチ
1
44 E4559-717-000 DOOR LOCK LEVER
ドアロックレバー
1
45 SM-6033002-TP SCREW M3 L=30
六角穴付きボルト Ｍ ３ Ｌ ＝３０
1
46 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
47 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
1
48 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
1
49
#01
E9438-723-0A0 DOOR SWITCH ASM. (CE)
ドアスイッチ組（ＣＥ）
2
