- 15 - 8. Y UNIT (1) Ｙ ユニット（１） FRONT VIE W 1 2 3 4 5 6 12 13 14 15 16 11 24 23 25 26 22 21 20 19 33 34 35 36 37 32 17 17 12 18 18 33 39 39 38 38 7 7 9 10 8 27 19 27 28 29 29 30 31 31

100%1 / 30
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9556-723-0A0 STACKER CLAMP SV ASM.
スタッカクランプ ＳＶ 組
1
2 E9558-723-0A0 ROTARY CLAMP CYLINDER ASM.
ロ−タリ−クランプシリンダ組
2
3 PA-1601015-A0 ROTARY CLAMP CYLINDER
ロータリクランプシリンダ
(1)
4 E9555-723-0A0 SHUTTER SV ASM.
シャッタ ＳＶ 組
1
5 PA-0602003-B0 FREE MOUNT CYLINDER
フリーマウントシリンダ
1
6 E9557-723-0A0 SHUTTER SENSOR ASM.
シャッタセンサ組
1
7 E6077-723-000 Z BALL SCREW
Ｚ ボールねじ
1
8 E9604-726-0A0 AC SERVO MOTOR ASM.
ＡＣ サ−ボモ−タ組
1
9 HD-0017000-00 DETECTOR SWITCH
フォトインタラプタ
3
10 E1233-726-000 Z MOTOR BRACKET
Ｚ モーター ＢＲ
1
11 E2070-723-000 Z MOTOR COUPLING
Ｚ モータカップリング
1
12 E6073-723-000 Z BASE BRACKET B
Ｚ ベース ＢＲ Ｂ
1
13 E6072-723-000 Z BASE BRACKET A
Ｚ ベース ＢＲ Ａ
1
14 E6080-723-000 BARE BRACKET A
ベア ＢＲ Ａ
1
15 E6079-723-000 Z SENSOR DOG
Ｚ センサードグ
1
16 E6084-723-000 SHUTTER HOOK
シャッタフック
1
17 E6082-723-000 STACKER BASE
スタッカベース
1
18 E1315-717-000 Z LINEAR BUSH STOPPER
Ｚ リニアブッシュストッパ
4
19 E6075-723-000 Z BASE U
Ｚ ベース Ｕ
1
20 E1312-717-000 Z DAMPER
Ｚ ダンパ
2
21 E6071-723-000 Z SHAFT 700
Ｚ シャフト７００
2
22 E6076-723-000 Z THRUST COLLAR
Ｚ スラストカラー
1
23 SB-1120001-00 BEARING D=12X32
ベアリング Ｄ ＝１２ Ｘ ３２
1
24 E6070-723-000 Z BASE B
Ｚ ベース Ｂ
1
25 E1303-717-000 Z SHAFT SUPPORT
Ｚ シャフトサポート
4
26 E6074-723-000 Z DAMPER 24
Ｚ ダンパー２４
2
27 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
28 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
29 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
4
30 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
31 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
3
32 E6078-723-000 Z SENSOR BR
Ｚ センサ ＢＲ
2
33 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
34 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
2
35 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
2
36 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
37 SM-6042002-TN BOLT
六角穴ボルト
8
38 E6086-723-000 LOCATE PIN B
ロケートピン Ｂ
1
39 E2250-525-000 SET SCREW
ダブルポイントセット ＳＣ（Ｍ ３ Ｘ ３）
2
40 E6083-723-000 CLAMP ARM
クランプアーム
2
41 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
42 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
43 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
44 PJ-3050405-02 T-UNION
両口チ−ズユニオン
2
45 PX-0505010-00 SILENCER
消音器
4
46 PJ-3040405-05 ELBOW
エルボユニオン
2
47 PJ-2100043-00 UNION
ハーフユニオン
2
48 E6085-723-000 LOCATE PIN A
ロケートピン Ａ
1
49 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
50 E6081-723-000 Z CABLE BEAR
Ｚ ケーブルベア
1
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
52 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
53 SL-6053592-TN BOLT
座金付き六角穴ボルト
4
54 E1268-726-000 LOCK NUT RN12
ロックナット ＲＮ １２
1
55 E1267-726-000 END PLATE
エンドプレート
1
56 SB-1120010-00 ROLLING BEARING
ころがり軸受
1
57 E1266-726-000 COLLAR CIRCLE 60
カラー φ ６０
1
58 E1262-726-000 COLLAR CIRCLE 12X5
カラー φ １２ Ｘ ５
1
59 SL-6051002-TN BOLT
ボルト
4
- 15 -

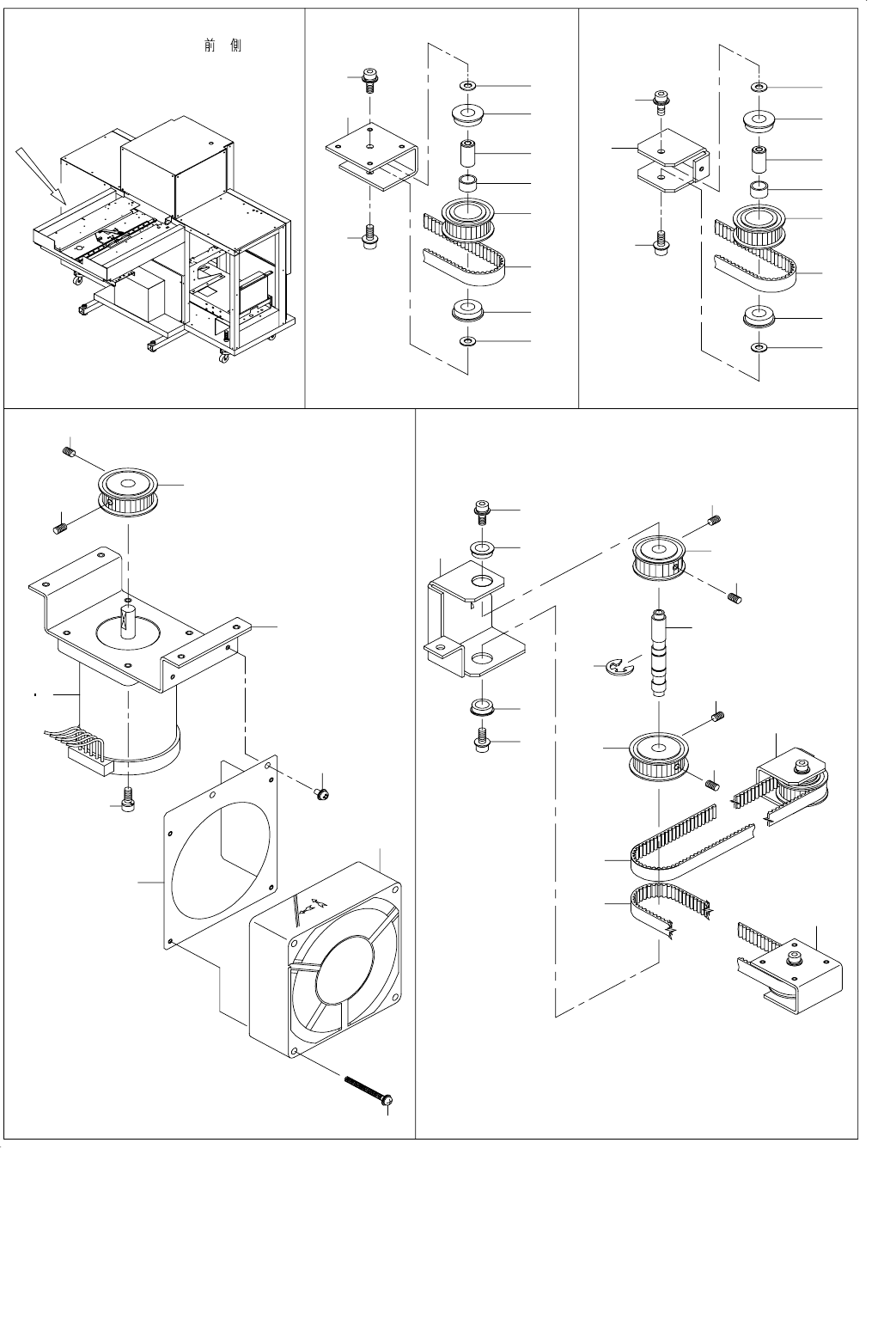

8. Y UNIT (1)
Ｙ ユニット（１）
FRONT VIEW
1 2
3
4
5
6
12
13
14
15
16
11
24
23
25
26
22
21
20
19
33
34
35
36
37
32
17
17
12
18
18
33
39
39
38
38
7
7
9
10
8
27
19
27
28
29
29
30
31
31
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
E9327-726-0A0 Y MOTOR ASM.
Ｙ モ−タ組
1
2
#01
E9021-723-0A0 Y MOTOR ASM.(CE)
Ｙ モーター組（ＣＥ）
1
3 E5340-723-000 Y MOTOR BRACKET
Ｙ モータブラケット
1
4 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
5 E5316-723-000 FAN BRACKET
ファンブラケット
1
6 E9335-726-0A0 DC FAN ASM.
ＤＣ ファン組
1
7 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
8 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
10 SL-4034091-SC SCREW M3X40
座金付きねじ
4
11 E1350-726-000 YF PULLEY BRACKET
ＹＦ プーリブラケット
1
12 SB-1080002-00 SIDE BEARING
サイドベアリング
2
13 E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
14 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
15 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
16 E5313-723-000 Y BELT
Ｙ ベルト
1
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
18 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
19 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
2
20 E1362-726-000 YJ PULLEY
ＹＪ プーリ
1
21 E1361-726-000 YJ SHAFT
ＹＪ シャフト
1
22 E1341-726-000 Y DRIVE PULLEY
Ｙ ドライブプーリ
1
23 E1370-726-0A0 YJ TENSIONER ASM.
ＹＪ テンショナ組
1
24 E1350-726-0A0 YF PULLEY BACKET ASM.
ＹＦ プーリブラケット組
1
25 E5313-723-000 Y BELT
Ｙ ベルト
1
26 E5315-723-000 YJ BELT
ＹＪ ベルト
1
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
28 E1360-726-000 YJ BRACKET
ＹＪ ブラケット
1
29 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
30 RE-0700000-K0 E-RING 7
Ｅ 形止め輪 ７
2
31 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
32 E1370-726-000 YJ TENSIONER
ＹＪ テンショナ
1
33 SB-1080002-00 SIDE BEARING
サイドベアリング
2
34 E1352-726-000 Y TENSION PULLEY SH
Ｙ テンションプーリ ＳＨ
1
35 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
36 E1351-726-000 YJ TENSIONER PULLEY
ＹＪ テンショナプーリ
1
37 E5315-723-000 YJ BELT
ＹＪ ベルト
1
38 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
39 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
