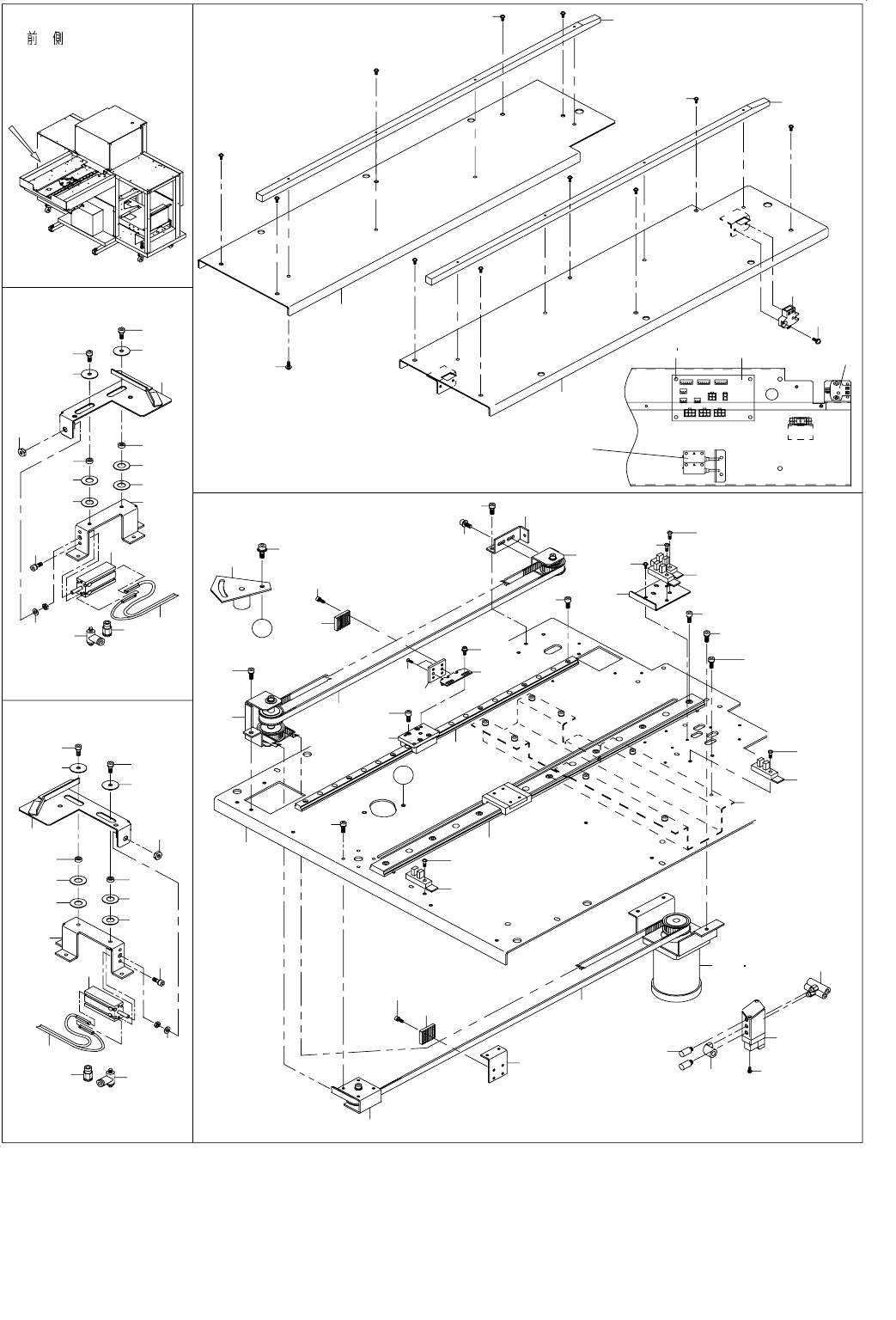

10. Y UNIT (3)
Ｙ ユニット（３）
FRONT VIEW
73
74
37
75
1
3
4
5
6
7
8
9
24
25
26
14
15
16
17
18
69
63
65
32
31
38
70
27
28
30
29
66
68
67
33
34
35
36
71
2
3
3
3
2
11
10
11
10
12
13
17
17
17
18
23
19
20
19
20
21
22
42
41
40
39
44
43
64
45
46
47
57
55
48
50
51
61
62
56
54
45
52
53
A
A
58
59
71
76
76
78
79
77
37
80
81
82
72
49
49
60
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1431-726-000 CHUCK OPEN/CLOSE GUIDE L
チャック開閉ガイド（Ｌ）
1
2 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
3 E3404-700-000 THRUST WASHER
スラストワッシャー
4
4 E1430-726-000 CYLINDER BASE L
シリンダベース Ｌ
1
5 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
6 E9344-726-0A0 TRAY SENSOR R ASM.
トレイセンサ Ｒ 組
1
7 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ ＸＭ ５
1
8 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
1
9 E1432-726-000 CYLINDER NUT
シリンダナット
1
10 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
11 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
2
12 SM-6030692-TN BOLT
ボルト
2
13 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
14 E9344-726-0A0 TRAY SENSOR ASM.
トレイセンサ組
1
15 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
16 E1430-726-000 CYLINDER BASE R
シリンダベース Ｒ
1
17 E3404-700-000 THRUST WASHER
スラストワッシャー
4
18 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
19 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
20 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
2
21 SM-6030692-TN BOLT
ボルト
2
22 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
23 E1441-726-000 CHUCK OPEN/CLOSE GUIDE R
チャック開閉ガイド（Ｒ）
1
24 E1432-726-000 CYLINDER NUT
シリンダーナット
1
25 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
1
26 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ ＸＭ ５
1
27 E5313-723-000 Y BELT
Ｙ ベルト
1
28 E5314-723-000 Y BELT CONNECTOR
Ｙ ベルトコネクタ
1
29 E1350-726-0A0 YF PULLEY BACKET ASM.
ＹＦ プーリブラケット組
1
30 E1317-726-000 Y BELT PRESSER
Ｙ ベルト押え
1
31 E1328-726-000 Y SENSOR BRACKET
Ｙ センサ ＢＲ
1
32 HD-0017000-00 DETECTOR SWITCH
フォトインタラプタ
2
33 PJ-3050405-02 T-UNION
両口チ−ズユニオン
2
34 E9352-726-0A0 TRAY SV ASM.
トレイ ＳＶ 組
1
35 PJ-3040405-05 ELBOW
エルボユニオン
1
36 PX-0505010-00 SILENCER
消音器
2
37 HD-0017000-00 DETECTOR SWITCH
フォトインタラプタ
2
38
#01
E9021-723-0A0 Y MOTOR ASM. (CE)
Ｙ モーター組（ＣＥ）
1
39 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
40 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
41 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
42 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
43 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
44 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
45 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
46 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
47 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
3
48 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
4
49 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１０
2
50 SL-6031042-TN SCREW
座金付き六角穴ボルト
4
51 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
52 E1314-726-000 YJ LINK BLOCK
ＹＪ リンクブロック
1
53 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
54 E5312-723-000 LM GUIDE RSR12VM
ＬＭ ガイド ＲＳＲ １２ ＶＭ
1
55 SM-6030802-TN BOLT
六角穴ボルト
7
56 E5311-723-000 LM GUIDE RSR12WVM
ＬＭ ガイド ＲＳＲ １２ ＷＶＭ
1
57 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
58 E2015-750-0B0 J BELT TENSIONER UNIT
Ｊ ベルト テンショナユニット
1
59 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
60 E5310-723-000 Y BASE
Ｙ ベース
1
61 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
8
62 E1311-726-000 Y BASE ANGLE
Ｙ ベースアングル
1
63 E1370-726-000 YJ TENSIONER ASM.
ＹＪ テンショナ組
1
64 E5314-723-000 YJ BELT CONNECTOR
ＹＪ ベルトコネクタ
1
65 E1319-726-000 YJ BELT CONNECTOR BRACKET
ＹＪ ベルトコネクタ ＢＲ
1
66 E1360-726-0A0 YJ BRACKET ASM.
ＹＪ ブラケット組
1
67 E1317-726-000 Y BELT PRESSER
Ｙ ベルト押え
1
68 E5315-723-000 YJ BELT
ＹＪ ベルト
1
69 E1318-726-000 YJ TENSIONER BASE
ＹＪ テンショナベース
1
70 E5340-723-0A0 Y MOTOR BRACKET ASM.
Ｙ モータブラケット組
1
71 E5319-723-000 TRAY BASE GUIDE RAIL
トレイベースガイドレール
2
72 HD-0009000-00 PHOTO SENSOR
フォトセンサ
2
73 HD-0009000-00 PHOTO SENSOR
フォトセンサ
1
74 E8652-723-0A0 YCN CIRCUIT BOARD ASM.
ＹＣＮ 基板組
1
75 E9360-726-0A0 SENSOR ASM.
部品立ちセンサ組
1
76 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
11
77 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
8
78 E5317-723-000 Y TABLE L
Ｙ テーブル Ｌ
1
79 E5318-723-000 Y TABLE R
Ｙ テーブル Ｒ
1
80 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
4
81 HX-0035400-0C BASE PARTS
基板パーツ
4
82 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
