2 . プレーシングヘッド、ドラム P l a c i n g h e a d , D r u m ( W P H ) CP-642ME P AR TS LIST ver05 2 - 3 2 . プレーシングヘッド、ドラム( W P H ) 2 . P l a c i n g h e a d , D r u m ( W P H ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o …

100%1 / 162
2.プレーシングヘッド、ドラム Placing head,Drum(WPH)
CP-642ME PARTS LIST ver05
2-2
2.プレーシングヘッド、ドラム(WPH)
2.Placing head,Drum(WPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPH0010 1 CAM, CYLINDRICAL ｶﾑ 円筒
2WPH0063 1 SLIDER ｽﾗｲﾀﾞ
3WPH0053 1 SLIDER ｽﾗｲﾀﾞ
4WPH0091 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
5WPH5030 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
6WPH1320 2 JOINT ｼﾞｮｲﾝﾄ
7WPH5076 20 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ 注1. Note.1
8H4118H 20 BEARING ﾍﾞｱﾘﾝｸﾞ SST-1680
9WPH0412 20 SPRING ｽﾌﾟﾘﾝｸﾞ
10WPH0385 20 CLUTCH ｸﾗｯﾁ
11H4452C 20 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ BK81015A
12WPH0924 20 SLEEVE ｽﾘｰﾌﾞ
13WPH1283 20 SHAFT ｼｬﾌﾄ
14K1005Z 40 COUPLING ｶｯﾌﾟﾘﾝｸﾞ CPU-26-A-T1
18H4113A 40 BEARING ﾍﾞｱﾘﾝｸﾞ LF-1910ZZ
19WPH2096 20 HOLDER ﾎﾙﾀﾞ 注1. Note.1
20H1164H 40 PACKING ﾊﾟｯｷﾝ MY-10A
21WPH0870 20 BKT BKT
22WPH2130 20 SPRING ｽﾌﾟﾘﾝｸﾞ
23WPH2120 20 PIN ﾋﾟﾝ
24S1021A 20 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-3
25WPH1182 20 VALVE, MECHANICAL ﾊﾞﾙﾌﾞ ﾒｶﾆｶﾙ
27WPH2101 20 SHAFT ｼｬﾌﾄ 注1. Note.1
28AWPH3112 20 HOLDER ﾎﾙﾀﾞ
39WPH0335 20 CLAMPER ｸﾗﾝﾊﾟ
40WPH0081 1 RETAINER, BARING 押え ﾍﾞｱﾘﾝｸﾞ
41WPH5012 1 BEARING, ROLLER ﾍﾞｱﾘﾝｸﾞ ﾛｰﾗ
42WPH1011 1 DRUM ﾄﾞﾗﾑ
43WPH0212 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
44S2147A 20 JOINT ｼﾞｮｲﾝﾄ BF6
45WPH1060 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
46WPH1050 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
47WPH0112 1 DOG ﾄﾞｯｸﾞ
49WPH0101 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
50R2060K 1 RING, LOCKING ﾘﾝｸﾞ 締結 RL025X034TF
51WPH1350 20 HOSE, AIR ﾎｰｽ ｴｱｰ
55W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
56W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
57W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
58W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7
59W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
60W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
61W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
62H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
2.プレーシングヘッド、ドラム Placing head,Drum(WPH)
CP-642ME PARTS LIST ver05
2-3
2.プレーシングヘッド、ドラム(WPH)
2.Placing head,Drum(WPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
63K5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
64H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
65H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
66H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
67H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
68H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
70H5165A BOLT, HEX ﾎﾞﾙﾄ 六角 M3X10L
71K5261H SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X12L
72W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
73H5362A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X35L
74A5139Z 1 O RING O ﾘﾝｸﾞ S63
75R5012A 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ3X9.8
77WPH2173 20 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
79WPH0780 20 WASHER ﾜｯｼｬ
80W1019T 60 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ BBY0062611AO
81WPH0790 20 WASHER ﾜｯｼｬ
83WPQ0651 1 BKT, SENSOR BKT ｾﾝｻ
84S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
85. SCREW, C/R PAN ﾈｼﾞ 十穴鍋 M3X8L
86WPH1025 20 CLAMPER ｸﾗﾝﾊﾟ
90A5129A 60 O RING O ﾘﾝｸﾞ S4
92WPH2030 20 FILTER ﾌｨﾙﾀ
93H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
94H5278T BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X18L
95. 20 GASKET ｶﾞｽｹｯﾄ M-5GI
96AWPH3083 20 SHAFT ｼｬﾌﾄ
97AWPH3120 20 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
98WPH1162 120 SPRING ｽﾌﾟﾘﾝｸﾞ
99W1055A WASHER, FLAT ﾜｯｼｬ 平 10M/MX2.0X21
注1.(19)ﾎﾙﾀﾞ､(27)ｼｬﾌﾄ､(7)ｶﾞｲﾄﾞﾚｰﾙを含めたASSYでの供給となります。
  2-1ﾍﾟｰｼﾞのｲﾗｽﾄを参照して下さい。
Note.1 : The holder (No.19) the shaft (No.27) and the guide rail (No.7) are supplied as a set.
Refer to the figure on page 2-1.

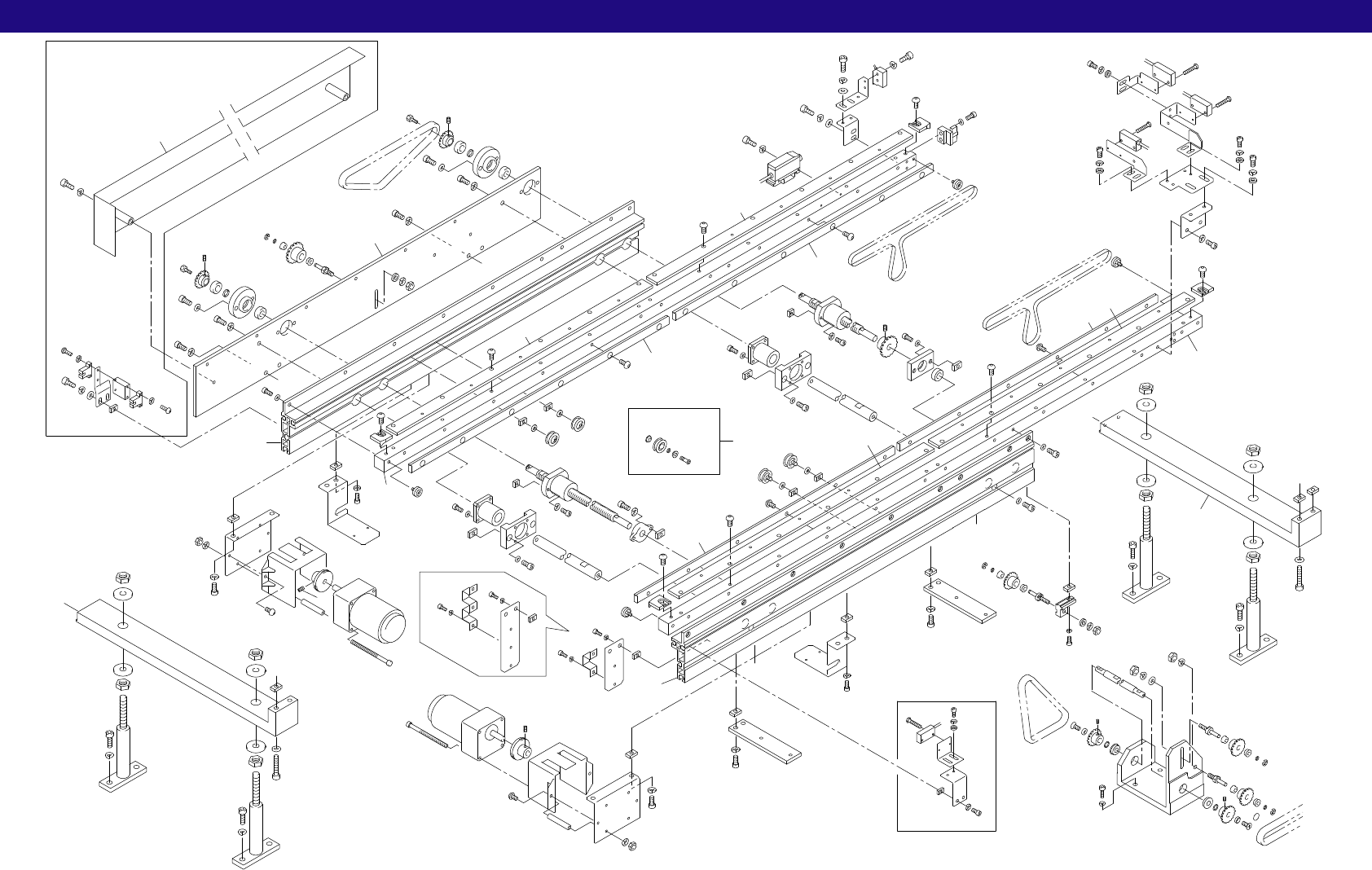

3.インコンベア In conveyor(WQC)
CP-642ME PARTS LIST ver05
3-1
3.インコンベア(WQC)
3.In conveyor(WQC)
x7.25
HELPS
HELPS
C
D
B
A
67
65
65
67
70
82
66
54
64
77
83
54
71
86
106
115
116
112
109
103
112
116
115
88
72
75
55
71
114
102
54
106
71
86
55
117
72
88
118
76
73
92
50
96
44
37
95
36
35
34
68
38
39
40
39
41
42
32
34
35
36
37
95
43
68
129
39
40
39
41
42
127
54
77
83
65
67
66
82
70
126
65
67
54
128
71
84
74
71
80
38
39
40
39
41
42
45
72
87
75
72
88
76
73
92
46
96
50
47
92
73
76
48
50
96
49
76
73
92
51
96
137
71
71
80
75
72
130
33
B
D
HELPS
54
71
85
73
122
111
138
30
89
29
69
28
27
94
71
85
73
81
54
26
58
71
84
8
93
60
93
11
55
63
62
100
97
99
100
98
62
93
13
9
10
93
12
93
136
58
53
78
87
4
93
134
116
135
131
75
72
87
132
76
73
92
133
116
115
71
84
71
84
21
22
23
21
24
68
125
14
57
39
40
39
41
42
74
71
80
84
71
71
84
77
86
21
22
23
21
24
68
125
25
54
121
120
123
124
71
85
122
73
A
C
54
71
85
73
81
26
27
94
28
29
68
89
30
111
138
54
101
71
84
54
101
71
84
77
84
1
58
2
4
93
93
93
6
84
71
18
54
3
55
63
62
78
88
93
93
58
136
93
60
7
5
19
56
73
90
17
79
91
54
16
77
84
15
15
84
77
16
54
79
91
17
56
73
90
19
40
68
20
77
85
54
21
