2 7 . 2 . カムボックス 3 C a m b o x 3 ( W P A ) CP-642ME P AR TS LIST ver05 2 7 - 5 2 7 . 2 . カムボックス 3 ( W P A ) 2 7 . 2 . C a m b o x 3 ( W P A ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T…

100%1 / 162

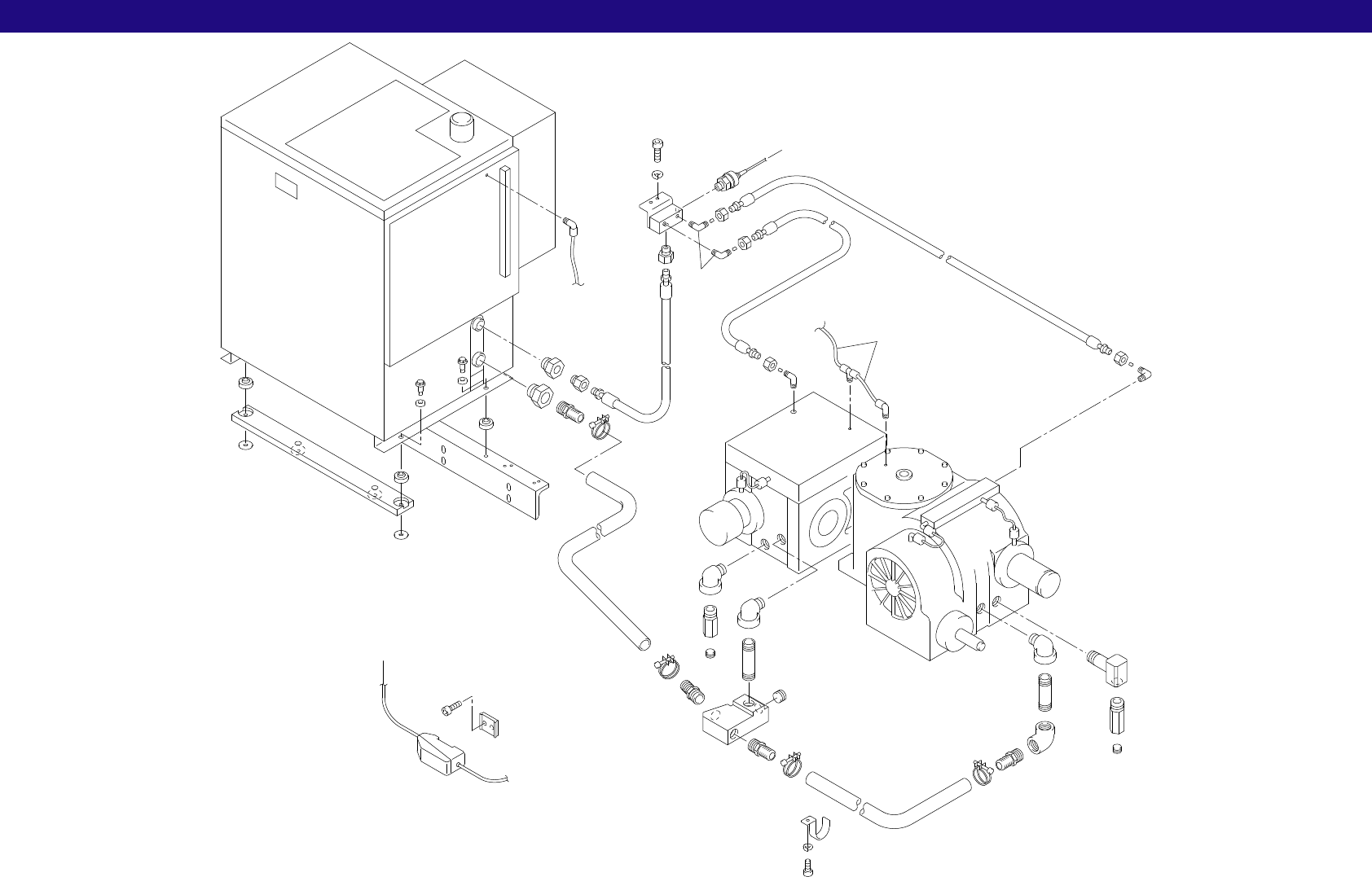

27.2.カムボックス 3 Cam box 3(WPA)
CP-642ME PARTS LIST ver05
27-4
27.2.カムボックス 3(WPA)
27.2.Cam box 3(WPA)
2
62
53
12
3
6
22
20
5
18
27
11
11
27
8
21
19
4
27
11
12
22
7
19
23
27
11
9
24
83
82
15
24
26
1
63
59
16
10
10
13
84
91
82
14
89
88
87
90
87
88
87
88
87
49
17
73
71
73
72
71
70
69
70
86
71
69
88
89
89
89
10
90
90
90
x10
A
A
27.2.カムボックス 3 Cam box 3(WPA)
CP-642ME PARTS LIST ver05
27-5
27.2.カムボックス 3(WPA)
27.2.Cam box 3(WPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPA0911 1 DISTRIBUTOR 分配器
2WPA0930 2 HOLDER 受け
3WPA1451 1 ELBOW ｴﾙﾎﾞ
4WPA1460 1 PIPE, DOUBLE ENDED ﾊﾟｲﾌﾟ 両口
5WPA1470 1 PIPE, DOUBLE ENDED ﾊﾟｲﾌﾟ 両口
6WPA1481 1 PIPE ﾊﾟｲﾌﾟ
7WPA1491 1 PIPE ﾊﾟｲﾌﾟ
8WPA1581 1 DISTRIBUTOR 分配器
9H3057T 1 BUSHING ﾌﾞｯｼｭ SBU06-02J
10N2003A 4 NIPPLE ﾆｯﾌﾟﾙ KLN06-011CE
11H1150N 4 BAND, HOSE ﾊﾞﾝﾄﾞ ﾎｰｽ HS16 1.5m
12H5004T 1 HOSE ﾎｰｽ Mﾟ25Xﾟ30
13H5038T 1 HOSE, HYDRAULIC ﾎｰｽ 油圧 716-M200
14H5041A 1 HOSE, HYDRAULIC ﾎｰｽ 油圧 716-M700
15H5044R 1 HOSE, HYDRAULIC ﾎｰｽ 油圧 718-720MK
16S4033T 1 SENSOR, PRESSURE ｾﾝｻ 圧力 AP-13
17A1038T 1 AMPLIFIER ｱﾝﾌﾟ AP-70
18A4024A 1 ELBOW ｴﾙﾎﾞ SLA06-000J
19A4084A 2 ELBOW, MALE AND FEMALE ｴﾙﾎﾞ ｵｽﾒｽ SLC06-000J
20A4085N 1 ELBOW ｴﾙﾎﾞ 3/4.
21A3035A 1 PLUG 埋栓 PS3/4
22A3032A 2 PLUG 埋栓 PT1/2
23H3060A 1 BUSHING ﾌﾞｯｼｭ SBU08-060J
24S2164T 2 JOINT, MALE AND FEMALE ｼﾞｮｲﾝﾄ ｵｽﾒｽ 408054KN
26A50032 1 OIL, COOLANT ｵｲﾙ ｸｰﾗﾝﾄ SCFB-01
27WPA0942 4 NIPPLE ﾆｯﾌﾟﾙ
49H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
53H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
59H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
62W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
63W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
69WAC0151 4 BOLT ﾎﾞﾙﾄ
70WAC0210 4 SHEET, RUBBER ｼｰﾄ ｺﾞﾑ
71WAC0200 4 BUSHING ﾌﾞｯｼｭ
72WAC5030 1 PLATE ﾌﾟﾚｰﾄ
73WAC0190 1 COLLAR ｶﾗｰ
82WPA1810 1 HOSE ﾎｰｽ
83A4044A 1 ELBOW ｴﾙﾎﾞ PL6-01M
84T4022A 1 TEE ﾃｨｰ TT6-01
86WAC5011 1 BKT BKT
87N1011A 4 NUT ﾅｯﾄ 406-002
88S3083A 4 SLEEVE ｽﾘｰﾌﾞ 406-001
89N1109A 4 NUT, DOMED CAP ﾅｯﾄ 六角袋 KKN06-000CE
90S3073A 4 SLEEVE ｽﾘｰﾌﾞ KK006-000CE
27.2.カムボックス 3 Cam box 3(WPA)
CP-642ME PARTS LIST ver05
27-6
27.2.カムボックス 3(WPA)
27.2.Cam box 3(WPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
91S2171A 1 JOINT, ONE-TOUCH ｼﾞｮｲﾝﾄﾜﾝﾀｯﾁ TL6-01 ･
