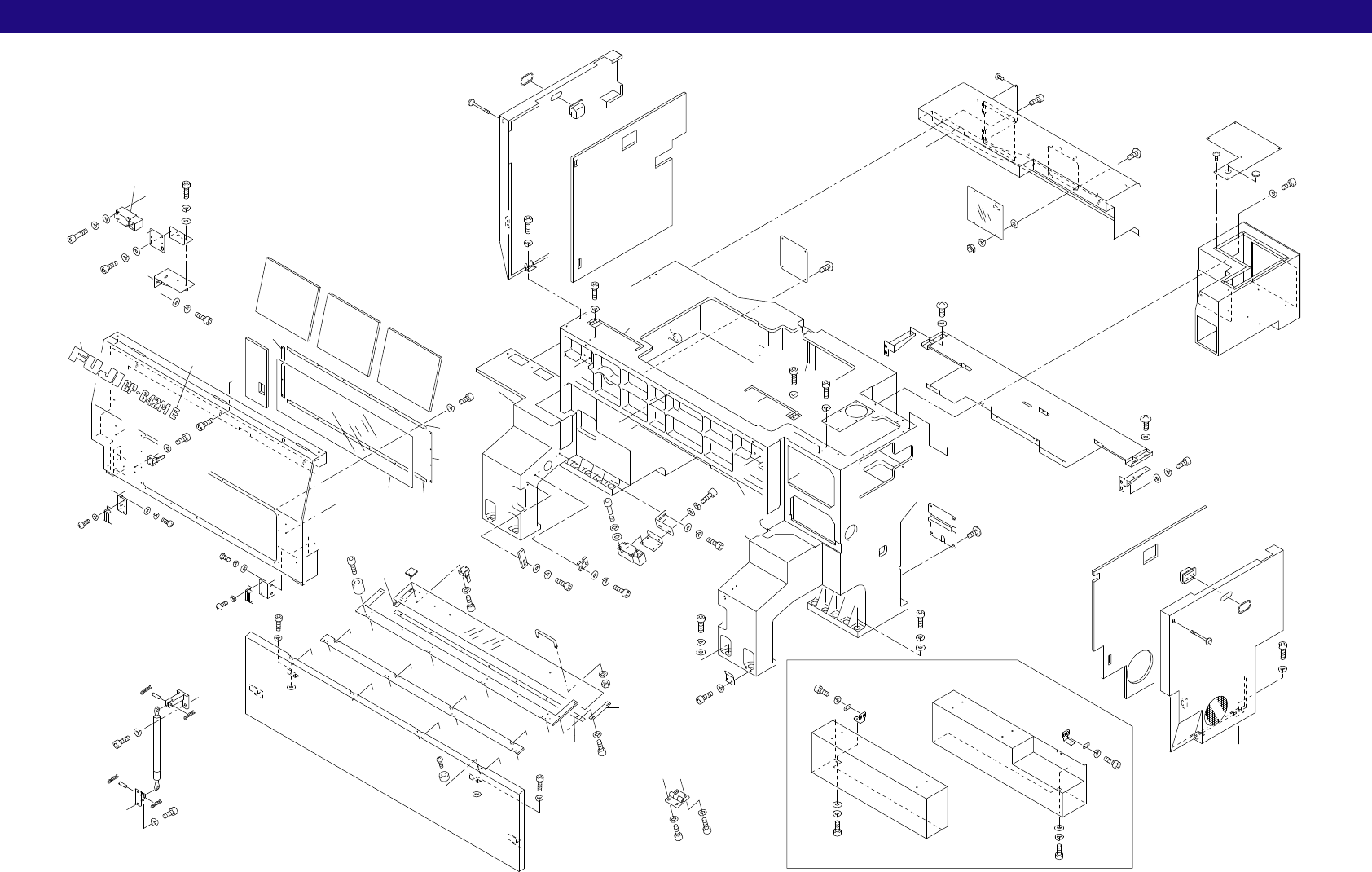

30.カバー Cover(WPZ)
CP-642ME PARTS LIST ver05
30-1
30.カバー(WPZ)
30.Cover(WPZ)
A
A
D
D
D
E
8
B
C
C
E
E
F
F
H
I
H
I
I
I
H
H
H
I
H
I
I
I
I
H
H
H
5
90
71
106
1
2
21
85
75
91
23
24
107
19
20
107
9
85
75
85
111
7
76
91
18
96
90
62
60
61
63
62
71
90
92
78
22
85
103
95
91
76
106
4
3
71
90
98
97
105
100
90
72
116
91
76
72
90
100
99
94
90
71
71
90
94
62
62
59
60
75
91
75
91
6
109
108
108
84
49
118
117
115
117
118
29
29
B
94
90
74
41
72
90
94
39
38
94
90
72
94
90
72 31
31
31
37
36
37
89
69
35
36
75
80
90
42
30
34
72
90
33
81
88
44
43
93
88
83
93
88
83
43
44
88
81
68
66
65
51
50
54
58
70
89
42
56
57
53
90
96
54
89
69
52
88
67
88
67
73
90
94
48
47
94
90
73
41
46
94
90
72
94
45
94
90
74
82
64
40
104
110
91
76
91
76
110
x21.5
30.カバー Cover(WPZ)
CP-642ME PARTS LIST ver05
30-2
30.カバー(WPZ)
30.Cover(WPZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPZ2407 1 COVER ｶﾊﾞｰ
2WPZ2412 1 SEAL ｼｰﾙ
3WPZ2065 1 SEAL ｼｰﾙ
4WPZ2252 1 COVER ｶﾊﾞｰ
5WPZ2490 2 BOLT ﾎﾞﾙﾄ
6WPZ2031 1 PLATE ﾌﾟﾚｰﾄ
7WPZ3411 1 COVER ｶﾊﾞｰ
8WPZ3403 1 SPACER ｽﾍﾟｰｻ
9WPZ3312 1 COVER, REAR ｶﾊﾞｰ ﾘﾔｰ
18AWPZ8010 1 COVER ｶﾊﾞｰ WPZ4122+WWM0210
19WPZ5140 1 BKT BKT
20WPZ5133 1 COVER ｶﾊﾞｰ
21WPZ4060 1 PLATE ﾌﾟﾚｰﾄ
22WPZ4055 1 PLATE ﾌﾟﾚｰﾄ
23GPZ0051 1 ARM ｱｰﾑ
24GPZ0062 1 ARM ｱｰﾑ
29T5014W 2 HANDLE, FLUSH 取手 埋込み THA-173-2
30WPZ3227 1 COVER, FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ
31WPZ3130 3 SEAL ｼｰﾙ
33WPZ3141 1 SEAL ｼｰﾙ
34WPZ3460 1 NAMEPLATE 銘板
35AWPZ8021 1 PLATE ﾌﾟﾚｰﾄ WPZ3091+WWM0210
36WPZ3100 2 PLATE ﾌﾟﾚｰﾄ
37WPZ3110 2 PLATE ﾌﾟﾚｰﾄ
38WPZ3051 1 BKT BKT
39WPZ3040 1 BKT BKT
40WPZ3031 1 PLATE ﾌﾟﾚｰﾄ
41S3197A 2 SW, LIMIT SW ﾘﾐｯﾄ XCK-J5970
42S3199A 2 SW, LIMIT SW ﾘﾐｯﾄ ZCK-Y09
43MPZ1310 2 BKT BKT
44M1012B 2 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-272-2
45WPZ3062 1 BKT BKT
46MPZ1201 1 BKT BKT
47WPZ3072 2 STOPPER ｽﾄｯﾊﾟ
48MPZ1171 2 PLATE ﾌﾟﾚｰﾄ
49GPZ0090 2 BKT BKT
50WPZ4522 1 COVER, FRONT ｶﾊﾞｰ ﾌﾛﾝﾄ
51WPZ4531 1 COVER ｶﾊﾞｰ
52MPZ1411 8 HINGE 蝶番
53MPZ1550 1 PLATE ﾌﾟﾚｰﾄ
54MPZ1640 2 PLATE ﾌﾟﾚｰﾄ
56AWPZ8032 1 COVER ｶﾊﾞｰ WPZ3242+WWM0210
57T5006B 2 HANDLE 取手 THA-240-7
58GPZ0841 1 PLATE ﾌﾟﾚｰﾄ
30.カバー Cover(WPZ)
CP-642ME PARTS LIST ver05
30-3
30.カバー(WPZ)
30.Cover(WPZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
59WPZ3020 2 BKT BKT
60MPZ1160 4 PIN ﾋﾟﾝ
61MPZ1150 2 BKT BKT
62H2026A 8 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-8
63T1068A 2 DAMPER ﾀﾞﾝﾊﾟ GS0683255A
64A1004F 2 LEG, RUBBER 脚 ｺﾞﾑ TK-15
65MPZ1324 1 COVER ｶﾊﾞｰ
66A1007T 2 LEG, RUBBER 脚 ｺﾞﾑ TK-2320
67H5273A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X5L
68H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X15L
69H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
70H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
71H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
72H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
73H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
74H5307A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X40L
75H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
76H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
78H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
79H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
80H5304A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X25L
81K5183A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X6L
82. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X8L
83. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X8L
84K5207A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X5L
85K51711 SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M5X6L
88W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
89W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
90W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
91W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
92W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
93W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
94W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
95W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
96N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
97WQC6080 1 COVER ｶﾊﾞｰ
98WQC6500 1 COVER ｶﾊﾞｰ
99WPZ4071 1 BKT BKT
100WPZ4080 2 WASHER ﾜｯｼｬ
103WPZ5151 1 BKT, SUPPORT BKT, 支え
104MPZ7050 1 NAMEPLATE 銘板
105WQC6510 1 BKT BKT
106WPZ2520 4 SEAL ｼｰﾙ
107MPZ6220 4 WASHER ﾜｯｼｬ
