37.フィーダラック Feeder rack(WCY)
CP-642ME PARTS LIST ver05
37-3
37.フィーダラック(WCY)
37.Feeder rack(WCY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
45WCY0040 32 SPACER ｽﾍﾟｰｻ
46GPJ7262 2 COLLAR ｶﾗｰ ･

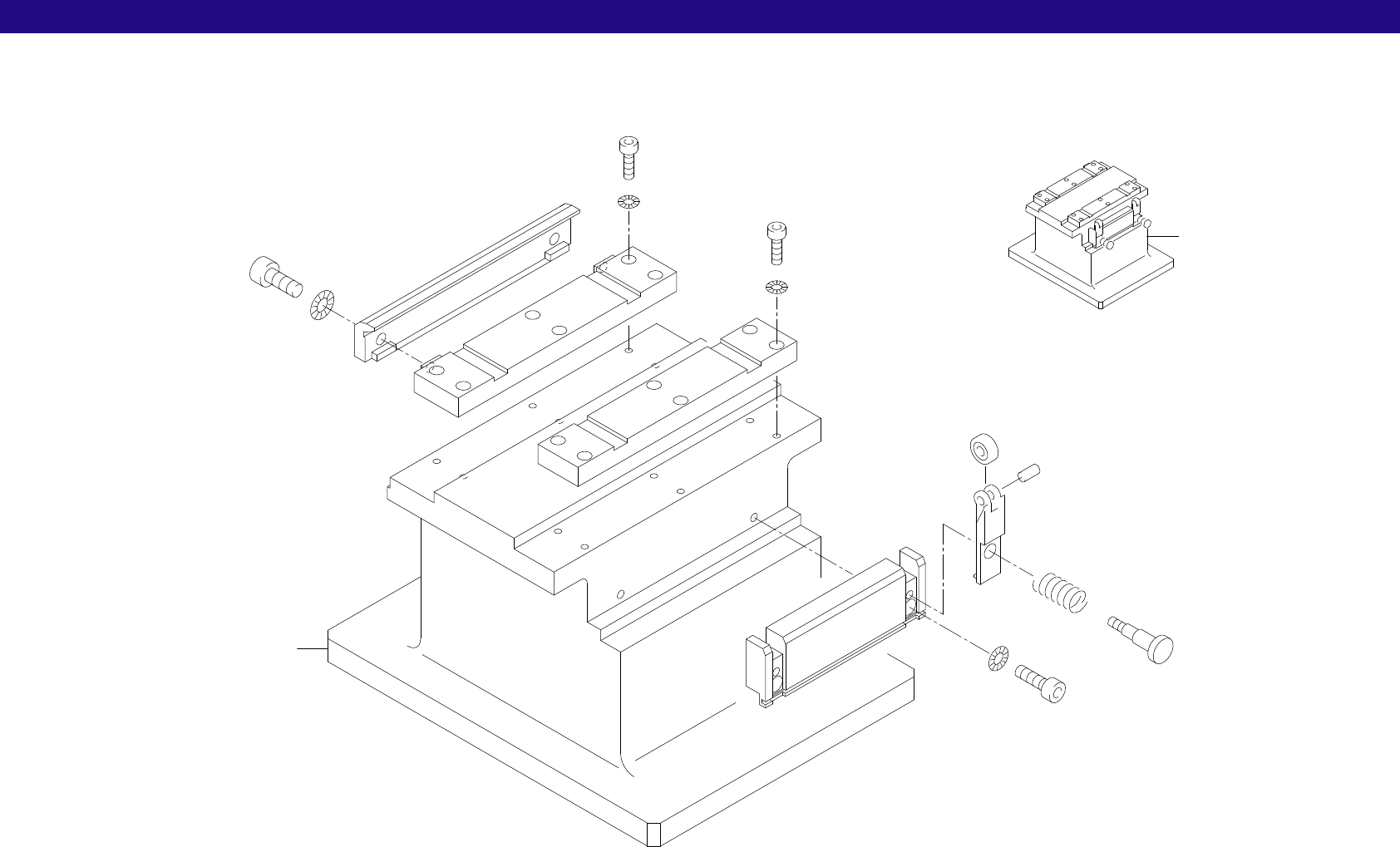

38.リールセット台 Feeder setting jig(WPJ)
CP-642ME PARTS LIST ver05
38-1
38.リールセット台(WPJ)
38.Feeder setting jig(WPJ)
12
15
8
7
10
6
9
5
2
13
16
3
13
16
4
11
14
1
17
x2.5
38.リールセット台 Feeder setting jig(WPJ)
CP-642ME PARTS LIST ver05
38-2
38.リールセット台(WPJ)
38.Feeder setting jig(WPJ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPJ0681 1 BASE ﾍﾞｰｽ
2WPJ0690 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
3WPJ0700 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
4WPJ0710 1 CLAMPER ｸﾗﾝﾊﾟ
5WPJ0721 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
6WSD0013 2 CLAMPER ｸﾗﾝﾊﾟ
7WSD0641 2 BOLT ﾎﾞﾙﾄ
8WSD0651 2 SPRING ｽﾌﾟﾘﾝｸﾞ
9H4435T 2 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1150ZZ
10R5025T 2 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 5ﾟX10
11W1013A 2 WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
12W1012A 2 WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
13W1011A 12 WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
14H5321A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12
15H5300A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15
16H5289A 12 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12
17AWPJ9020 1 Feeder Setting JIG ﾘｰﾙｾｯﾄ台 ･
