40.1.フェンス Fence(WAF)
CP-642ME PARTS LIST ver05
40-3
40.1.フェンス(オプション)(WAF)
40.1.Fence(Option)(WAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
72WAF5150 2 CLAMPER ｸﾗﾝﾊﾟ
73. 2 KNOB, KNURLED ﾂﾏﾐ ﾛﾚｯﾄ KNM-36-M10
74H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
75W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
76WAF5690 2 BKT, SENSOR BKT ｾﾝｻ
77WAF5700 2 BKT, SENSOR BKT ｾﾝｻ
78WAF5430 1 BKT, CONNECTING BKT ﾂﾅｷﾞ
79WAF5440 1 BKT, CONNECTING BKT ﾂﾅｷﾞ
80. 4 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ C-275-A-4 (Option)
81. 1 SEAL ｼｰﾙ STP13.5
82WAF0572 1 FENCE ﾌｪﾝｽ (Option)
83WAF0582 1 FENCE ﾌｪﾝｽ (Option)
84WAF0620 4 JOINT ｼﾞｮｲﾝﾄ (Option)
85AGPZ8140 2 COVER ｶﾊﾞｰ (Option) GPZ4310+WWM0210
86GPZ4320 4 RETAINER, COVER 押え ｶﾊﾞｰ (Option)
100WAF0660 2 COVER ｶﾊﾞｰ (Option)(H=900∼965)
101Y3033A 2 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KCH06-00
111GXZ2240 4 RETAINER, RAIL 押え ﾚｰﾙ (Option)
120. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M6X10L
121MPZ6320 1 HOOK ﾌｯｸ
122H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
123WAF0840 2 BKT, FENCE BKT ﾌｪﾝｽ (Option)
124WAF0850 2 PLAT, JOINT ﾌﾟﾚｰﾄ ｼﾞｮｲﾝﾄ (Option)
125H5145H 2 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ TM-257-No3 (Option)
126WAF5450 1 FENCE, FRONT ﾌｪﾝｽ ﾌﾛﾝﾄ (Option)
127WAF5461 1 FENCE, FRONT ﾌｪﾝｽ ﾌﾛﾝﾄ (Option)
128WAF5470 2 BKT, FENCE BKT ﾌｪﾝｽ (Option)
129WAF0940 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ (Option)
130WAF0930 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ (Option)
131WAF2150 2 BKT BKT
132WAF2140 2 BKT, WIRING BKT 配線
133MPZ5090 1 BKT, WIRING BKT 配線
134MPZ5120 1 BKT, WIRING BKT 配線
135MPZ5110 2 BKT, WIRING BKT 配線
136WAF0950 2 BKT, WIRING BKT 配線
137WAF1310 2 BKT BKT
138WAF1340 2 BKT BKT
139WAF1320 1 BKT BKT
140H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
141WAF5711 1 BKT, SENSOR BKT ｾﾝｻ
142WAF5721 1 BKT, SENSOR BKT ｾﾝｻ
143GXD7050 2 HOOK ﾌｯｸ Handy terminal option
144N4002A 2 SCREW ﾈｼﾞ M4X12L No.2 Handy terminal option
･
40.2.フェンス Fence(WAF)
CP-642ME PARTS LIST ver05
40-4

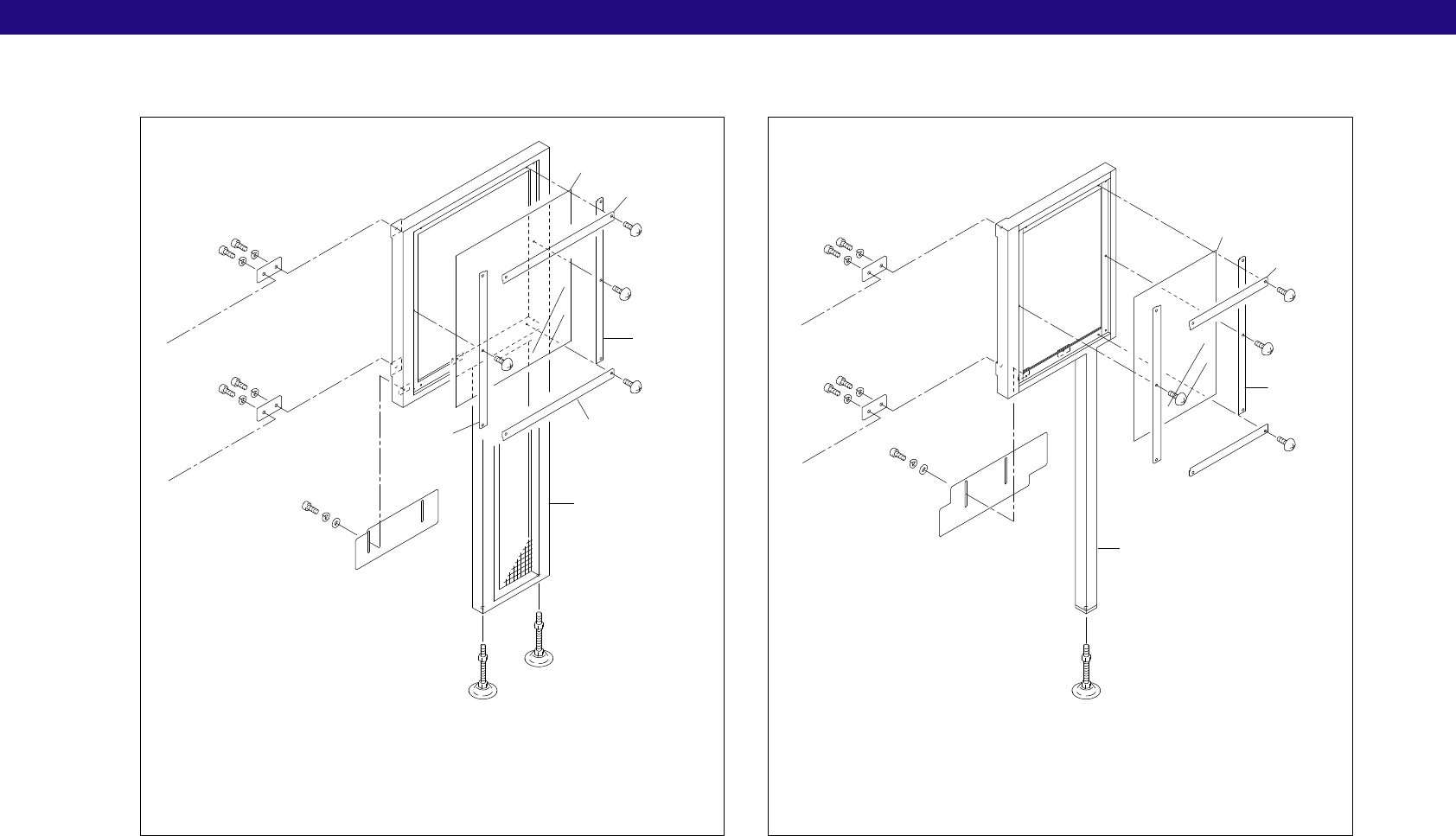

40.2.フェンス(オプション)(WAF)
40.2.Fence(Option)(WAF)
オプション(GL-541E用継ぎフェンス）
Option(Connecting fence for GL-541E)
149
119
42
42
42
113
118
116
118
117
116
143
46
41
41
46
143
48
44
53
145
115
46
41
41
46
115
48
44
53
114
119
オプション(GL-II 用継ぎフェンス）
Option(Connecting fence for GL-II ）
144
42
42
42
147
148
146
148
147
x13
40.2.フェンス Fence(WAF)
CP-642ME PARTS LIST ver05
40-5
40.2.フェンス(オプション)(WAF)
40.2.Fence(Option)(WAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
42K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L
44W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
46W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
48W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
53H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
113WAF0651 1 FENCE ﾌｪﾝｽ (Option)(L=430)
114WAF0660 1 COVER ｶﾊﾞｰ (Option)(H=900∼965)
115WAF0620 2 JOINT ｼﾞｮｲﾝﾄ (Option)
116GXZ2240 2 RETAINER, COVER 押え ｶﾊﾞｰ
117AGXZ8040 1 COVER ｶﾊﾞｰ GXZ2300+WWM0210
118GXZ2310 2 RETAINER, COVER 押え ｶﾊﾞｰ
119H5145H 2 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ TM-257-No3
143WAF0620 2 JOINT ｼﾞｮｲﾝﾄ
144WAF0670 1 FENCE ﾌｪﾝｽ
145WAF0680 1 COVER ｶﾊﾞｰ
146AWAF8530 1 COVER ｶﾊﾞｰ WAF0690+WWM0210
147WAF0700 2 RETAINER, COVER 押え ｶﾊﾞｰ
148GXZ3020 2 RETAINER, COVER 押え ｶﾊﾞｰ
149H5145H 1 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ ･
