CP-642ME-05 - 第154页

4 1 . 2 . 英国向けフェンス U K f e n c e ( W A F ) CP-642ME P AR TS LIST ver05 4 1 - 5 4 1 . 2 . 英国向けフェンス( オプション) ( W A F ) 4 1 . 2 . U K f e n c e ( O p t i o n ) ( W A F ) オプション( G L - 5 4 1 E 用継ぎフェンス） O p t i o n ( C o n n e …

100%1 / 162
41.1.英国向けフェンス UK fence(WAF)
CP-642ME PARTS LIST ver05
41-4
41.1.英国向けフェンス(オプション)(WAF)
41.1.UK fence(Option)(WAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
113M6X10L SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋
114MPZ6320 1 HOOK ﾌｯｸ
115WAF5160 2 HOLDER ﾎﾙﾀﾞ
116WAF5150 2 CLAMPER ｸﾗﾝﾊﾟ
117. 2 KNOB, KNURLED ﾂﾏﾐﾛﾚｯﾄ KUM-36-M10
118H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ六角穴 M8X30L
119W1014A WASHER, CONICAL ﾜｯｼｬ皿 M-8-H
120WAF5470 2 BKT, FENCE BKTﾌｪﾝｽ
121WAF5540 2 RETAINER, COVER 押えｶﾊﾞｰ
122WAF5560 1 RETAINER, COVER 押えｶﾊﾞｰ
123WAF5570 1 RETAINER, COVER 押えｶﾊﾞｰ
124WAF5580 1 RETAINER, COVER 押えｶﾊﾞｰ
125WAF5620 2 RETAINER, COVER 押えｶﾊﾞｰ
126AWAF8600 2 COVER ｶﾊﾞｰ WAF5630+WWM0210
141AWAF8650 1 COVER ｶﾊﾞｰ (Option) WAF5680+WWM0210
142GXD7050 2 HOOK ﾌｯｸ Handy terminal option
143N4002A 2 SCREW ﾈｼﾞ M4X12 No.2 Handy terminal option
注1.手動幅替え用
Note 1 :
For manual change of the conveyor width.
41.2.英国向けフェンス UK fence(WAF)
CP-642ME PARTS LIST ver05
41-5
41.2.英国向けフェンス(オプション)(WAF)
41.2.UK fence(Option)(WAF)

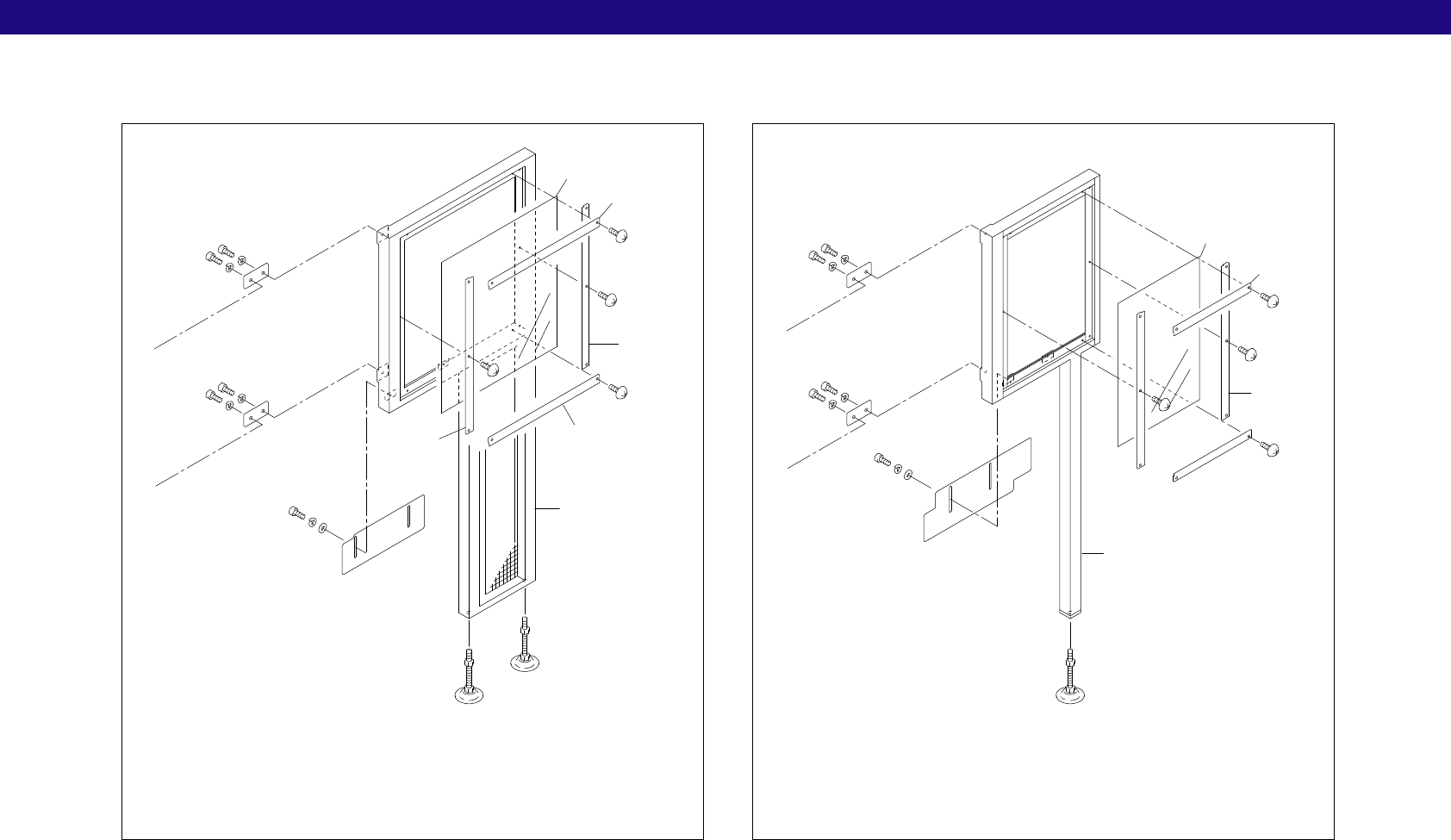

オプション(GL-541E用継ぎフェンス）
Option(Connecting fence for GL-541E)
133
140
42
42
42
134
139
137
139
138
137
127
46
41
41
46
127
48
44
53
129
136
46
41
41
46
136
48
44
53
135
140
オプション(GL-II 用継ぎフェンス）
Option(Connecting fence for GL-II ）
128
42
42
42
131
132
130
132
131
x13
41.2.英国向けフェンス UK fence(WAF)
CP-642ME PARTS LIST ver05
41-6
41.2.英国向けフェンス(オプション)(WAF)
41.2.UK fence(Option)(WAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X16L
42K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L
44W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
46W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
48W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
53H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
127WAF0620 2 JOINT ｼﾞｮｲﾝﾄ (Option)
128WAF0670 1 FENCE ﾌｪﾝｽ (Option)
129WAF0680 1 COVER ｶﾊﾞｰ (Option)
130AWAF8530 1 COVER ｶﾊﾞｰ (Option) WAF0680+WWM0210
131WAF0700 2 RETAINER, COVER 押え ｶﾊﾞｰ (Option)
132GXZ3020 2 RETAINER, COVER 押え ｶﾊﾞｰ (Option)
133H5145H 1 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ (Option)
134WAF0651 1 FENCE ﾌｪﾝｽ (Option)
135WAF0660 1 COVER ｶﾊﾞｰ (Option)
136WAF0620 2 JOINT ｼﾞｮｲﾝﾄ (Option)
137GXZ2240 2 RETAINER, COVER 押えｶﾊﾞｰ (Option)
138AGXZ8040 1 COVER ｶﾊﾞｰ (Option) GXZ2300+WWM0210
139GXZ2310 2 RETAINER, COVER 押え ｶﾊﾞｰ (Option)
140H5145H 2 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ ･ (Option)
