6 . 1 . 基板クランプ B o a r d c l a m p i n g u n i t ( W S S ) CP-642ME P AR TS LIST ver05 6 - 4 6 . 1 . 基板クランプ( W S S ) 6 . 1 . B o a r d c l a m p i n g u n i t ( W S S ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N …

100%1 / 162
6.1.基板クランプ Board clamping unit(WSS)
CP-642ME PARTS LIST ver05
6-3
6.1.基板クランプ(WSS)
6.1.Board clamping unit(WSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
64GXT2611 1 GEAR ｷﾞﾔ
65GXT2623 1 GEAR ｷﾞﾔ
66GXT2741 1 BUSHING ﾌﾞｯｼｭ
68H4410A 1 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA12169UU
70H2047A 2
PIN, SPRING
ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 3ﾟX8
71H2039A 1
PIN, SPRING
ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 1.2ﾟX4
73S1021A 2
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-3
74S1024A 1
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-6
75S3084A 35
SLEEVE
ｽﾘｰﾌﾞ 40-13
76H4442A 12 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF850
77H4441A 4 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF840ZZ
78H4450A 2 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF1480ZZ
79H4098A 4 BEARING ﾍﾞｱﾘﾝｸﾞ R1350ZZ
80H4414A 2
BEARING, NEEDLE
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA1616Z
81H1160A 17
PACKING
ﾊﾟｯｷﾝ MY-3
82W10021 2 WASHER ﾜｯｼｬ TL-182No.1
83H44309 12
BEARING, BALL
ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LM6UP
84H1162T 2
PACKING
ﾊﾟｯｷﾝ MY-7
85H1167H 2
PACKING
ﾊﾟｯｷﾝ MY-24
86H1165A 17
PACKING
ﾊﾟｯｷﾝ MY-12
87T4023H 15
TEE
ﾃｨｰ UTF6
88A4089A 2 ELBOW, UNIVERSAL ｴﾙﾎﾞ ﾕﾆﾊﾞｰｻﾙ UEF6
89S2147A 3
JOINT
ｼﾞｮｲﾝﾄ BF6
90H3119A 1
PLUG
ﾌﾟﾗｸﾞ PF
91K4138B 1
FLEXIBLE TRACK
ｹｰﾌﾞﾙﾍﾞｱ 07.16-018-17-616P
97S2147H 2
JOINT
ｼﾞｮｲﾝﾄ BF6N
98A4089H 2 ELBOW, UNIVERSAL ｴﾙﾎﾞ ﾕﾆﾊﾞｰｻﾙ UEF6N
100H5056M 3
HOLDER
ﾎﾙﾀﾞ TM-06
102WSS5380 2 SHEET, RUBBER ｼｰﾄ ｺﾞﾑ
103YSS0540 2 WASHER ﾜｯｼｬ
104YSS0570 2 SPRING ｽﾌﾟﾘﾝｸﾞ
117N4018A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M3X3L
118K5359E
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M4X8L
119K5357T
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X8L
121K5261A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M5X10L
122K5255T
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X6L
124N1079A
NUT, HEX
ﾅｯﾄ 六角         
M4
125W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
126W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
127W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
129W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
130W1042A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
131W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
132W1010A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-3-L
6.1.基板クランプ Board clamping unit(WSS)
CP-642ME PARTS LIST ver05
6-4
6.1.基板クランプ(WSS)
6.1.Board clamping unit(WSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
133H5302A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X20L
136H5288A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
137H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
138H5286A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X6L
139H5276A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X10L
140H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
141H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L
144WSS4961 1 BKT, PIPING BKT 配管
145WSS4970 1 PIN ﾋﾟﾝ
146WSS4980 1 GEAR ｷﾞﾔ
147WSS4990 1 BKT BKT
148K5169A SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 十穴皿 M2.5X4L
149GXT2752 1 WASHER ﾜｯｼｬ
152WWM4020 1 SEAL ｼｰﾙ
157H4459H 2 BELT ﾍﾞﾙﾄ XA-PB W5Xt1.1X1080L
158H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
159H5359H
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M4X10L
160W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
161K5357M
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X6L
162AWSS8710 2 PISTON ﾋﾟｽﾄﾝ
[注1.仕様選択部品]WSS5160(t=0.4 y=7.62),WSS5170(T=1.65 y=6.35),WSS5180(t=2.4 y=5.6)
[注2.仕様選択部品]WSS5191(t=0.4 y=7.62),WSS5201(t=1.65 Y=6.35),WSS5211(t=2.4 y=5.6)
[Note.1:(Specified part selection)]WSS5160(t=0.4 y=7.62),WSS5170(T=1.65 y=6.35),WSS5180(t=2.4 y=5.6)
[Note.2:(Specified part selection)]WSS5191(t=0.4 y=7.62),WSS5201(t=1.65 Y=6.35),WSS5211(t=2.4 y=5.6)･

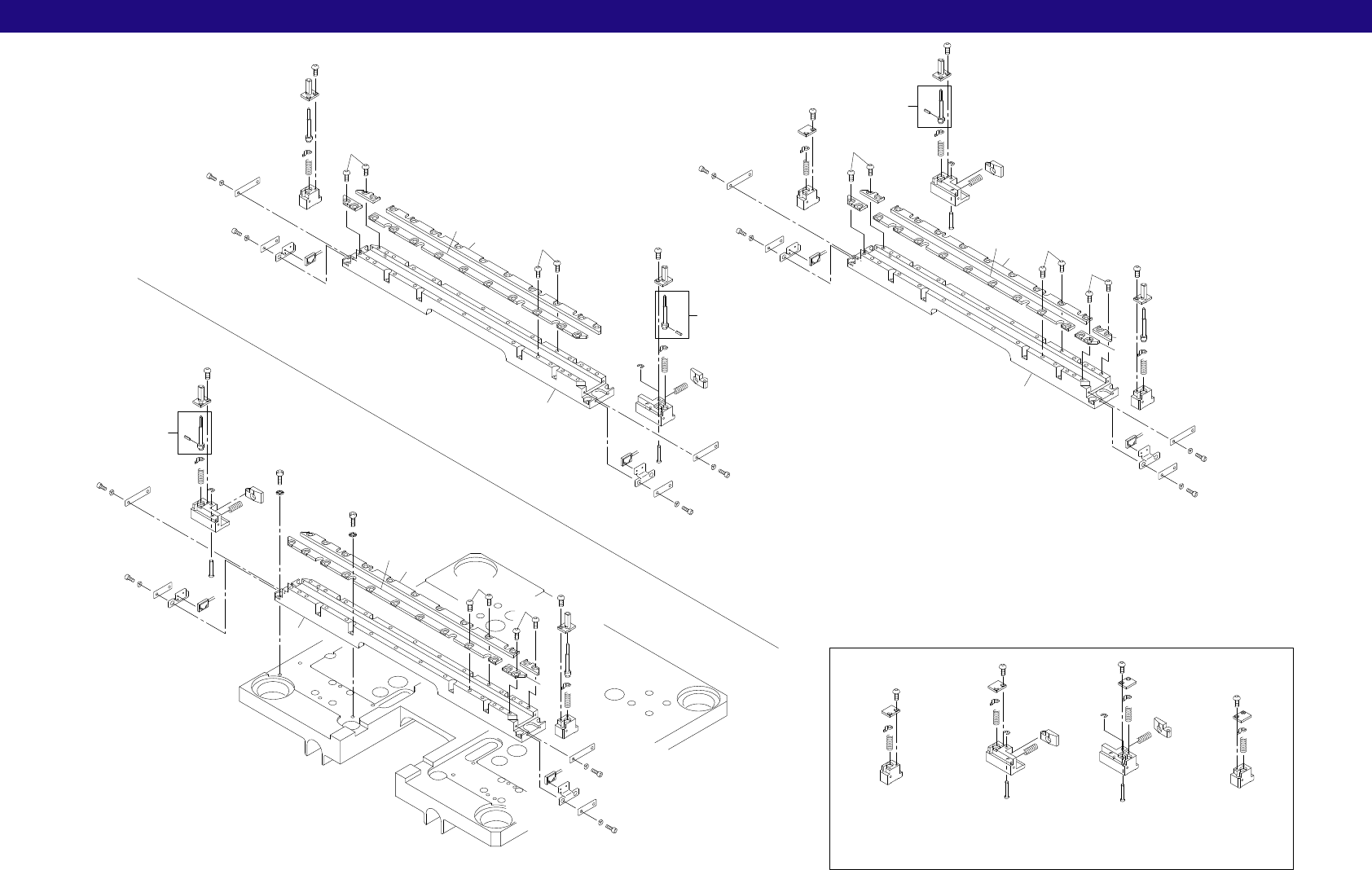

6.2.基板クランプ Board clamping unit(WSS)
CP-642ME PARTS LIST ver05
6-5
6.2.基板クランプ(WSS)
6.2.Board clamping unit(WSS)
x6.5
逆流れ
フィテ゛ュ−シャルマ−ク基準の場合
Right-to-Left Board Flow
122
18
40
39
48
110
20
127
141
99
36
38
127
139
121
109
108
121
105
142
157
114
113
49
99
37
38
127
139
20
127
141
153
48
39
41
19
122
99
36
38
127
139
20
127
141
156
49
48
39
121
105
116
115
108
109
121
99
37
38
127
139
20
127
141
111
48
39
40
19
122
99
36
38
127
139
20
127
141
110
48
39
40
18
122
108
109
121
121
107
106
105
48
39
19
122
108
109
121
111
48
39
112
122
20
127
141
99
37
38
127
139
122
18
73
73
155
149
149
149
73
49
154
41
41
153
154
142
143
正逆流れ
110
48
39
49
73
149
154
153
48
39
49
48
39
73
155
149
156
111
48
39
112
122
122
112
122
112
122
112
For fiducial mark reference
Board Flow Changeover Manual
