7.X スライド X slide(WSX)
CP-642ME PARTS LIST ver05
7-3
7.X スライド(WSX)
7.X slide(WSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. QTY Description Rating Remarks
55H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
57H5342A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X25L
58H5343A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X30L
59W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
60W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
61W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
62W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
63W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
64W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
65W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
67W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
68W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
69W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H
70N4035A SCREW, HEX SOCKET SET ﾈｼﾞ六角穴止め 4MX20L
71K5173A
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋        
M3X10L
72N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
73WSX4530 1 CATCH PAN 受け 皿
74WSX4420 1 HOLDER ﾎﾙﾀﾞ
75CSSX0061 1 HOLDER ﾎﾙﾀﾞ
76CSSX0053 1 CATCH PAN 受け 皿
77CSSX0030 2 COVER, SCREW ｶﾊﾞｰ ｽｸﾘｭｳ
78N4034A SCREW, HEX SOCKET SET ﾈｼﾞ六角穴止め M4X15L
80WSX4460 2 BKT BKT
81H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴      M6X20L
82WSX4520 2 SPACER ｽﾍﾟｰｻ
83K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
84K5359H
SCREW,HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M4X10L
85W1014A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-L
86IPB0431 6 COLLAR ｶﾗｰ
87WSX4491 1 BKT, STOPPER BKT ｽﾄｯﾊﾟ
88WSX4500 1 STOPPER ｽﾄｯﾊﾟ
89MQL0080 1 BKT BKT
注1. (仕様選択部品) WSD0710(t=0.95),WSD0720(t=1.05),WSD0730(t=1.10),WSD0740(t=0.975),WSD0750(t=1.025)
Note.1:(Specified part selection) WSD0710(t=0.95),WSD0720(t=1.05),WSD0730(t=1.10),WSD0740(t=0.975),WSD0750(t=1.025)
･
Drg.No. & Code No.

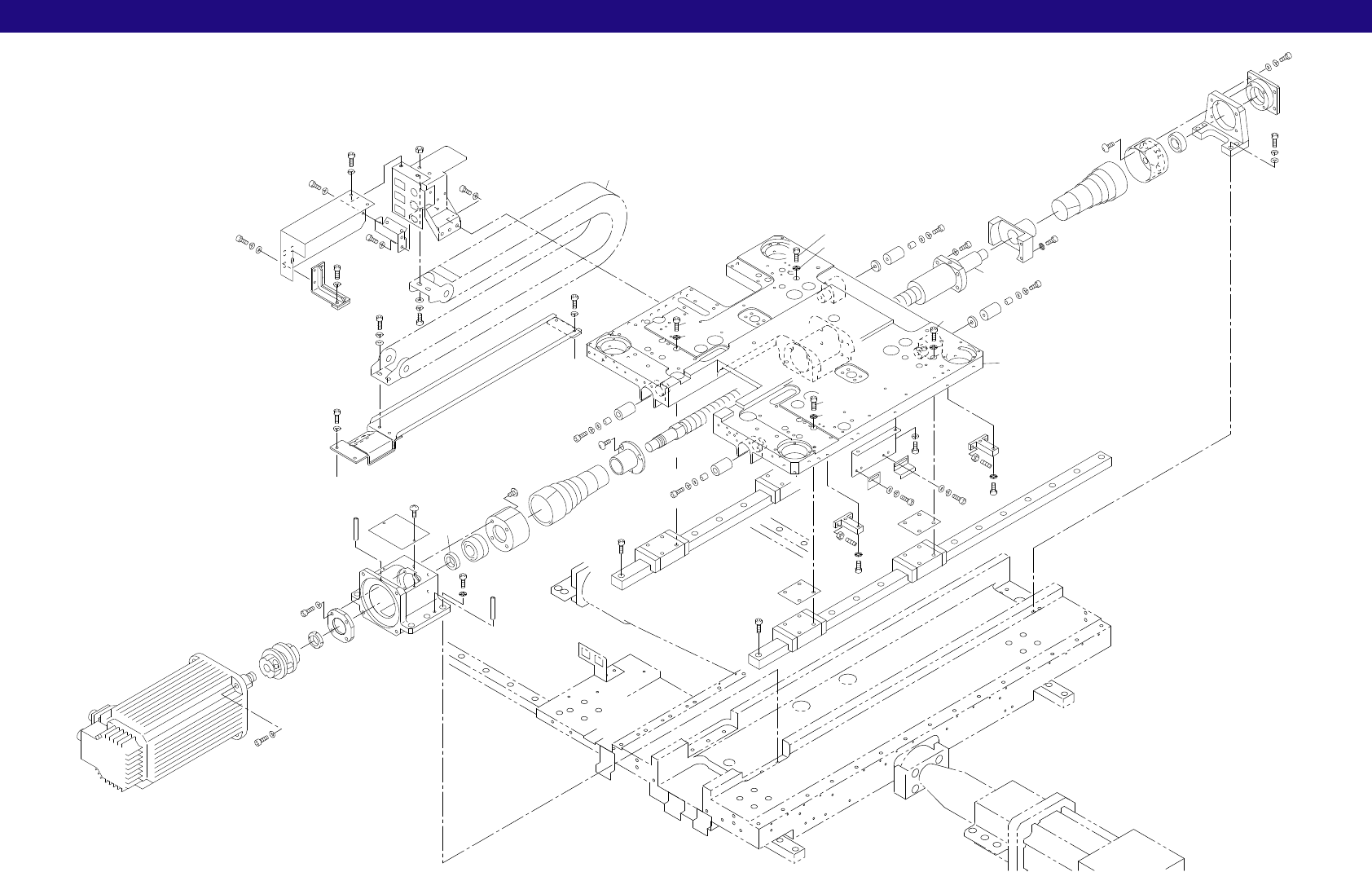

8.1.Y スライド Y slide(WSY)
CP-642ME PARTS LIST ver05
8-1
8.1.Y スライド(WSY)
8.1.Y slide(WSY)
x8
C
D
11
10
51
12
44
52
35
55
52
44
42
52
55
51
41
51
41
7
45
52
55
27
28
63
48
58
48
58
48
58
48
58
28
27
80
52
45
28
27
55
52
45
53
49
5
56
43
13
14
45
52
55
27
28
4
34
64
51
40
23
24
22
54
51
38
54
51
38
47
52
19
49
81
18
36
20
64
34
3
32
26
48
82
17
61
15
16
33
52
47
48
48
2
25
29
2
67
68
68
74
75
77
76
41
56
77
76
75
41
56
78
78
53
49
55
53
40
51
54
47
52
79
51
79
51
79
58
82
8.1.Y スライド Y slide(WSY)
CP-642ME PARTS LIST ver05
8-2
8.1.Y スライド(WSY)
8.1.Y slide(WSY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
2WSY4030 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
3WSY4081 1 CATCH PAN 受け皿
4WSY4091 1 HOLDER ﾎﾙﾀﾞ
5WSY4111 1 HOLDER ﾎﾙﾀﾞ
7WSY4193 1 HOLDER ﾎﾙﾀﾞ
10WSY4520 1 BKT BKT
11WSY4292 1 COVER ｶﾊﾞｰ
12WSY4300 1 BKT BKT
13WSY4316 1 SLIDE, Y-AXIS ｽﾗｲﾄﾞ Y軸
14WSY4321 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
15WSY4332 1 BKT, MOTOR BKT ﾓｰﾀ
16WSY4340 1 COVER, BEARING 蓋 ﾍﾞｱﾘﾝｸﾞ
17WSY4350 1 COVER ｶﾊﾞｰ
18WSY4361 1 BKT, SUPPORT BKT 支え
19WSY4371 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
20WSY4380 1 CATCH PAN 受け皿
22WSY4401 1 BKT BKT
23WSY4410 1 BLIND ﾌﾞﾗｲﾝﾄﾞ
24WSY4421 1 BLIND ﾌﾞﾗｲﾝﾄﾞ
25WSY4430 1 COUPLING ｶｯﾌﾟﾘﾝｸﾞ
26WSY4440 1 COLLAR ｶﾗｰ
27IPB0431 4 COLLAR ｶﾗｰ
28IPB5230 4 STOPPER ｽﾄｯﾊﾟ
29SAM1491 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
32H4217Z 1
BEARING
ﾍﾞｱﾘﾝｸﾞ 7004CDBC8P5
33N1025Z 1
NUT, LOCK
ﾅｯﾄ ﾛｯｸ ZM020
34WSY4460 2
COVER, SCREW
ｶﾊﾞｰ ｽｸﾘｭｳ
35K4138N 1
FLEXIBLE TRACK
ｹｰﾌﾞﾙﾍﾞｱ 250.03-055-13-2030.12P
36H4181A 1
BEARING
ﾍﾞｱﾘﾝｸﾞ 6003ZZ
38H5285A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X5L
40H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
41H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
42H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
43H5291A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X18L
44H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
45H5302A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X20L
47H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
48H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L
49H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
51W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
52W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
53W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
54W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
55W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
