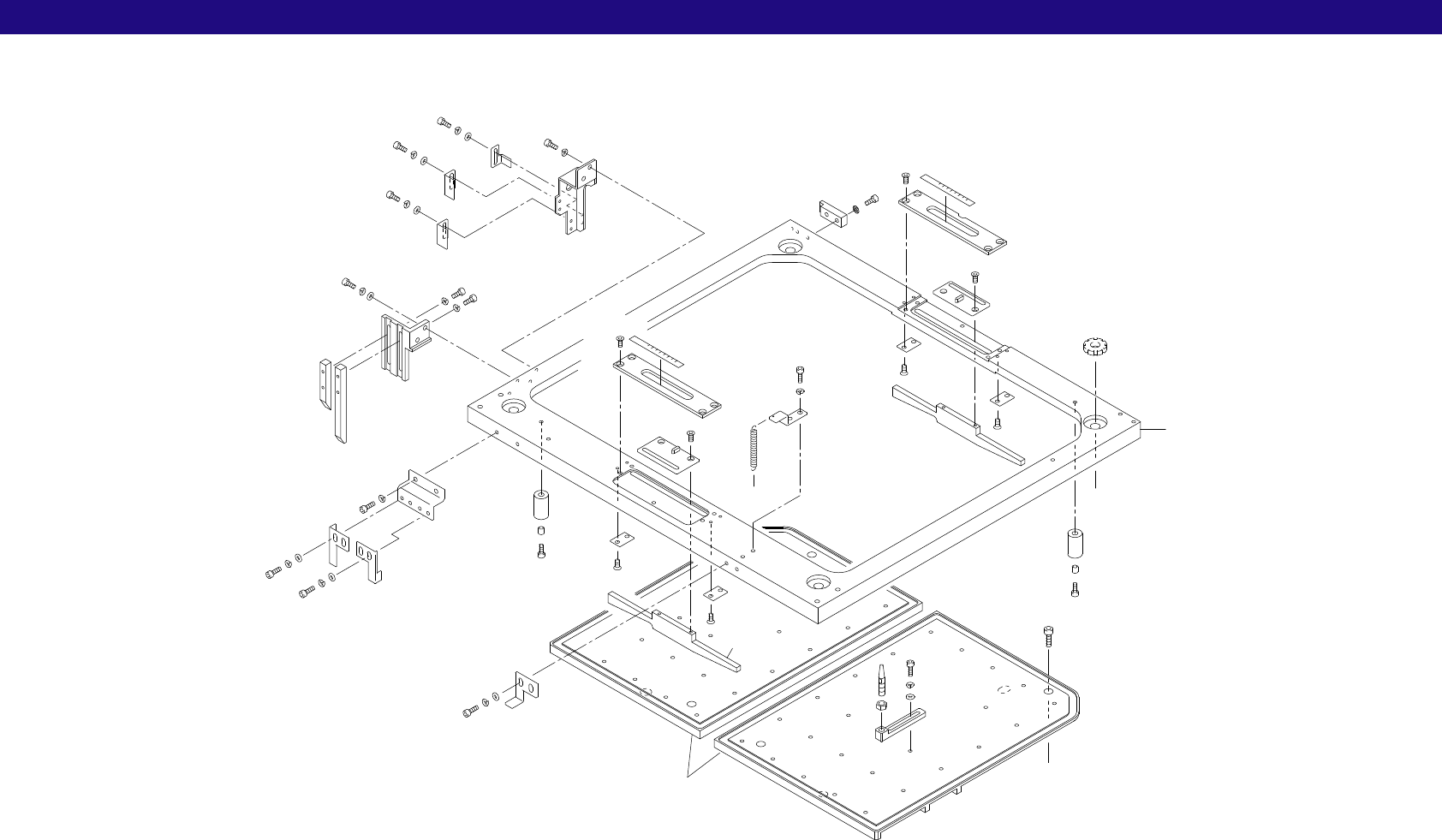

9.1.Z テーブル Z table(WSZ)
CP-642ME PARTS LIST ver05
9-1
9.1.Z テーブル(WSZ)
9.1.Z table(WSZ)
x5
F
12
48
32
33
94
56
75
53
55
75
73
18
17
63
39
80
96
73
16
17
75
54
81
98
81
98
80
95
103
19
20
107
84
81
98
56
75
32
33
94
30
80
95
31
83
80
96
83
80
96
42
38
83
80
96
56
75
53
46
109
80
110
59
3
90
C
75
56
83
94
105
81
98
84
106
84
81
98
106
D
1
95
86
108
80
9.1.Z テーブル Z table(WSZ)
CP-642ME PARTS LIST ver05
9-2
9.1.Z テーブル(WSZ)
9.1.Z table(WSZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WSS5300 1 STOPPER ｽﾄｯﾊﾟ
3MPT0591 10 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
12WSZ4131 4 NUT ﾅｯﾄ
16WSZ4171 1 PLATE ﾌﾟﾚｰﾄ
17WSZ4192 2 SCALE ﾒﾓﾘ
18WSZ4201 1 PLATE ﾌﾟﾚｰﾄ
19WSZ4252 1 DOG ﾄﾞｯｸﾞ
20WSZ4261 1 DOG ﾄﾞｯｸﾞ
30WSZ4390 1 BKT BKT
31WSZ4401 1 DOG ﾄﾞｯｸﾞ
32WSZ4420 2 STOPPER ｽﾄｯﾊﾟ
33WSZ4430 2 COLLAR ｶﾗｰ
38WSZ4480 1 STOPPER ｽﾄｯﾊﾟ
39WSZ4493 1 BKT BKT
42WSZ4521 1 DOG ﾄﾞｯｸﾞ
46WSZ4862 1 PLATE ﾌﾟﾚｰﾄ
48WSZ4597 1 BASE ﾍﾞｰｽ
53WSZ4642 2 SLIDER ｽﾗｲﾀﾞ
54WSZ4661 1 PLATE ﾌﾟﾚｰﾄ
55WSZ4671 1 PLATE ﾌﾟﾚｰﾄ
56WSZ4682 4 SPACER ｽﾍﾟｰｻ
59LXT1190 10 PLATE ﾌﾟﾚｰﾄ
63S3019T 1
SPRING
ｽﾌﾟﾘﾝｸﾞ H063-08
73K5359A
SCREW,HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M4X6L
75K5357H
SCREW,HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X5L
80W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
81W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
83W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
4M/MX0.8X9
84W1040A
WASHER, FLAT
ﾜｯｼｬ 平         
3M/MX0.5X7
86W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
90H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
94H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
95H5288A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
96H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
98H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
103WSZ4720 1 BKT BKT
105WSZ4740 1 BKT BKT
106WSZ4750 2 DOG ﾄﾞｯｸﾞ
107WSZ4760 1 DOG ﾄﾞｯｸﾞ
108N1085A 10 NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
109H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L
110W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4 ･
9.2.Z テーブル Z table(WSZ)
CP-642ME PARTS LIST ver05
9-3

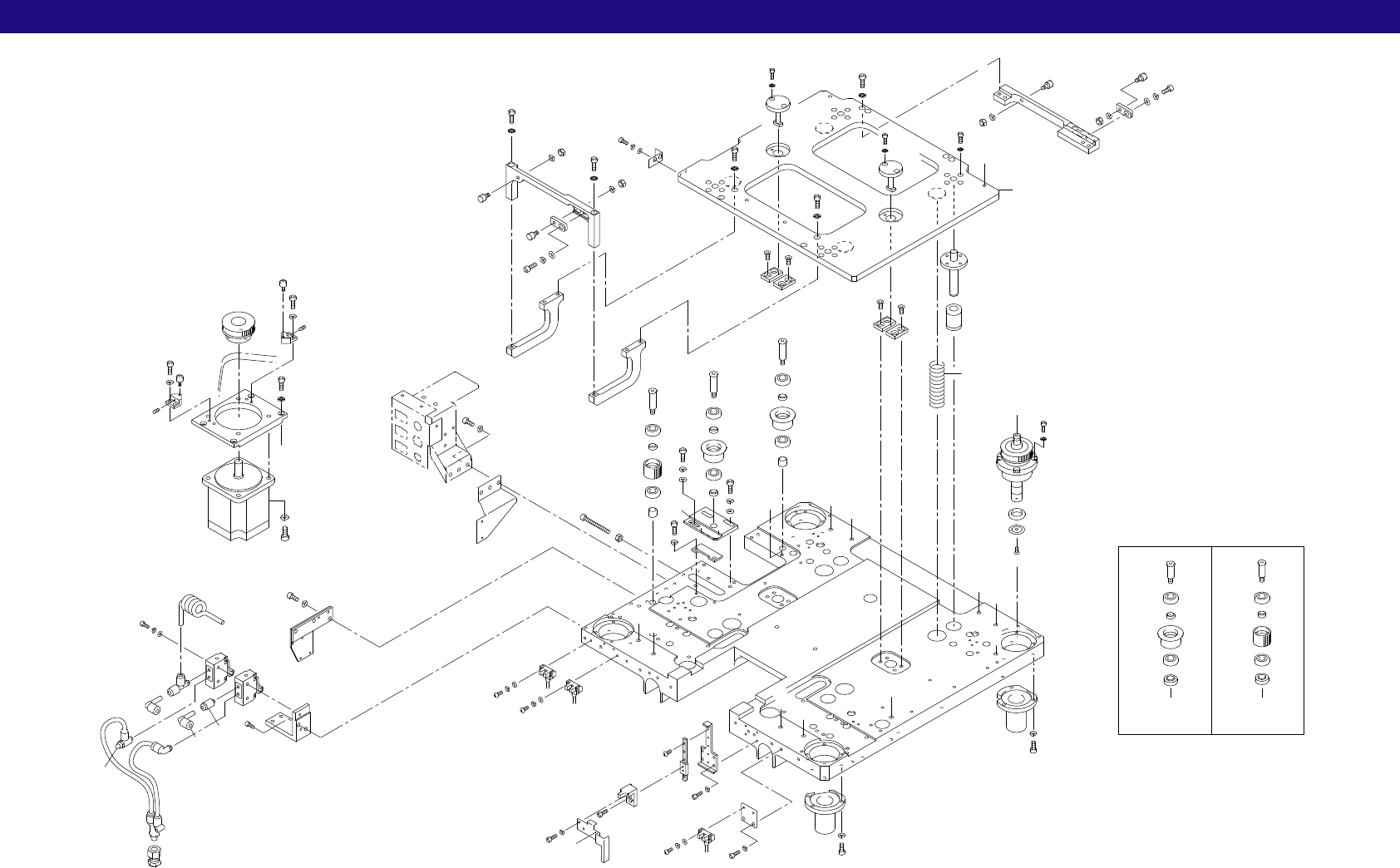

9.2.Z テーブル(WSZ)
