10.オプチカルコレクション Optical correction(WGP)
CP-642ME PARTS LIST ver05
10-3
10.オプチカルコレクション(WGP)
10.Optical correction(WGP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
46H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L ･
11.フィーダチェックセンサ Feeder check sensor(WGZ)
CP-642ME PARTS LIST ver05
11-1

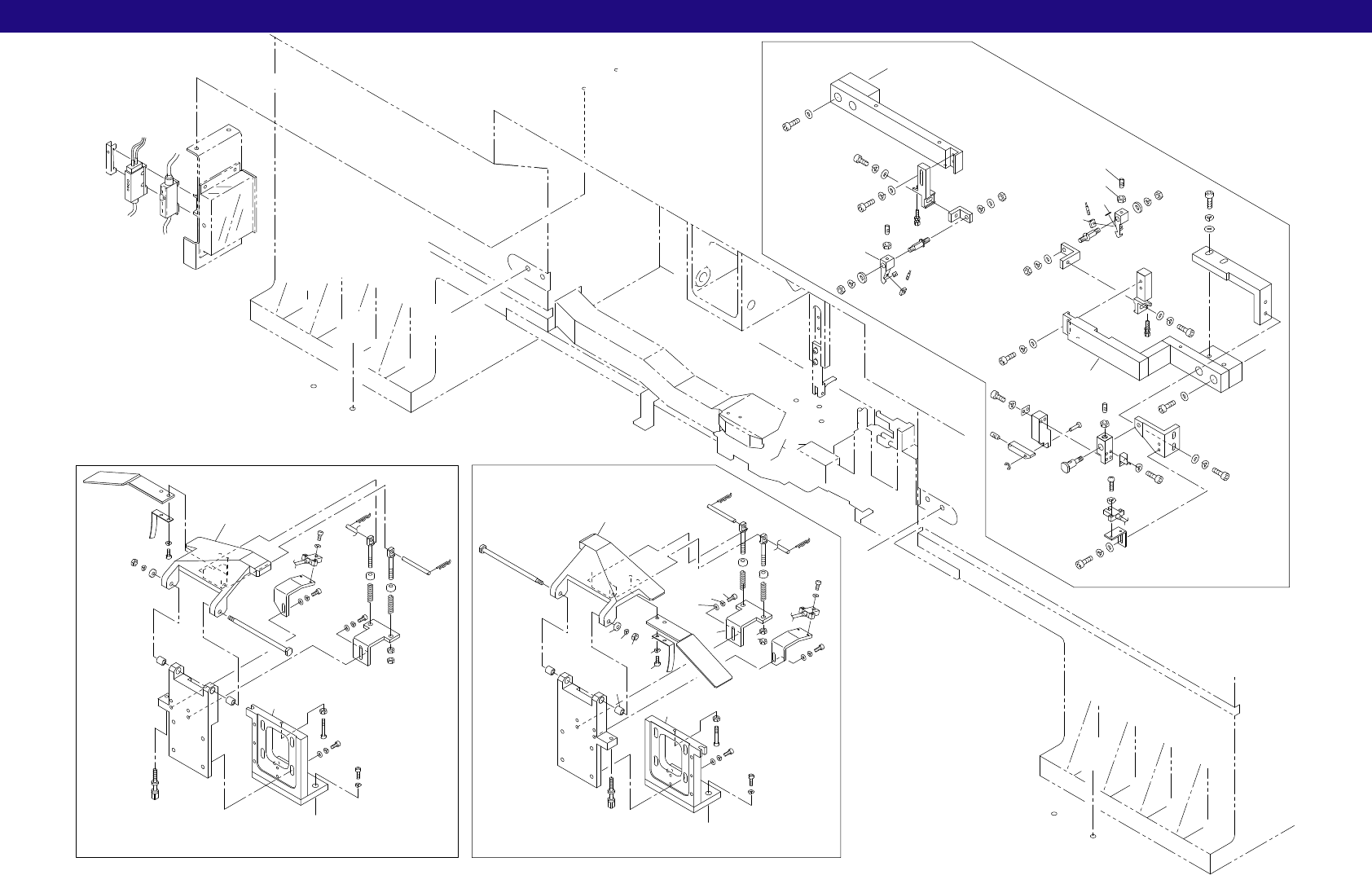

11.フィーダチェックセンサ(WGZ)
11.Feeder check sensor(WGZ)
x6.7
A
B
A
B
D
C
20
26
19
22
24
14
12
13
23
21
18
16
27
9
8
22
28
6
11
7
4
10
29
25
28
28
22
29
81
11
7
6
27
16
28
22
8
5
4
80
25
29
54
58
19
22
24
13
79
23
21
17
83
21
67
66
75
64
70
71
65
21
52
60
22
24
59
20
26
63
56
62
61
23
21
51
74
77
76
68
15
D
C
73
42
45
21
52
28
22
33
46
43
46
49
41
27
53
31
78
51
47
56
48
19
22
24
34
19
22
24
32
47
34
35
28
54
29
25
55
57
31
37
47
32
47
51
56
48
34
34
19
22
24
72
35
28
19
22
24
40
27
53
54
55
57
29
25
30
52
21
39
28
22
33
46
46
38
49
28
36
36
82
82
36
36
82
82
11.フィーダチェックセンサ Feeder check sensor(WGZ)
CP-642ME PARTS LIST ver05
11-2
11.フィーダチェックセンサ(WGZ)
11.Feeder check sensor(WGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
4GPL1071 2 SHAFT, PIVOT ｼｬﾌﾄ 支点
5GPL1141 1 BKT BKT
6GPL1160 2 MIRROR ﾐﾗｰ
7A1014A 2 ATTACHMENT ｱﾀｯﾁﾒﾝﾄ FP2-A01
8GPL1090 2 WASHER ﾜｯｼｬ
9GPL1151 1 BKT BKT
10MPL1060 1 BKT BKT
11H3009A 1 FIBER UNIT ﾌｧｲﾊﾞ ﾕﾆｯﾄ EP4-321
12MPL1040 1 HOLDER ﾎﾙﾀﾞ
13MPL1030 2 BOLT, ADJUSTING ﾎﾞﾙﾄ 調整
14WGZ0013 1 BKT BKT
15A1042A 1 AMPLIFIER ｱﾝﾌﾟ PX7-CRD
16H3165A 2 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-4
17H5170A BOLT, HEX ﾎﾞﾙﾄ 六角 M4X12L
18H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
19H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
20H5346A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X45L
21W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
22W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
23W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
24W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
25W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
26W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
27N1079A NUT, HEX ﾅｯﾄ 六角 M4
28N1082A NUT, HEX ﾅｯﾄ 六角 M5
29W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
30WGZ5042 1 BKT BKT
31WGZ1090 2 PIN ﾋﾟﾝ
32WGZ1110 2 PIN ﾋﾟﾝ
33WGZ1120 2 WASHER ﾜｯｼｬ
34WGZ1191 4 ROD, JOINT ﾛｯﾄﾞ ｼﾞｮｲﾝﾄ
35WGZ1361 2 PLATE, SW ﾌﾟﾚｰﾄ SW
36WGZ1310 4 SPRING ｽﾌﾟﾘﾝｸﾞ
37WGZ5022 1 PLATE, ARM ﾌﾟﾚｰﾄ ｱｰﾑ
38WGZ1183 1 HOLDER ﾎﾙﾀﾞ
39WGZ1210 1 DOG ﾄﾞｯｸﾞ
40WGZ1380 1 PLATE, SW ﾌﾟﾚｰﾄ SW
41WGZ5032 1 BKT BKT
42WGZ5012 1 PLATE, ARM ﾌﾟﾚｰﾄ ｱｰﾑ
43WGZ1172 1 HOLDER ﾎﾙﾀﾞ
45WGZ1260 1 DOG ﾄﾞｯｸﾞ
46H4401A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA69Z
47H2025A 4 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-5
48S4040Z 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W3A
