1 4 . 第5 ステーション S t a t i o n 5 ( W P P ) CP-642ME P AR TS LIST ver05 1 4 - 1 1 4 . 第5 ステーション( ノズルθ位置決め) ( W P P ) 1 4 . S t a t i o n 5 ( N o z z l e t h e t a p o s i t i o n i n g ) ( W P P ) x 5 . 5 B C A B A C 1 5 3…
13.第2ステーション Station 2(WGZ)
CP-642ME PARTS LIST ver05
13-2
13.第2ステーション(パーツチェック)(WGZ)
13.Station 2(Parts check)(WGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WGZ0280 1 BKT BKT
4H3007H 1 FIBER UNIT ﾌｧｲﾊﾞ ﾕﾆｯﾄ FU-59(2000)
5WGZ0330 1 BKT BKT
6WGZ0051 1 PLATE ﾌﾟﾚｰﾄ
7A1040A 1 AMPLIFIER ｱﾝﾌﾟ ES2-060
8A5043T 1 RETAINER, RAIL 押え ﾚｰﾙ PEP-M
9WGZ0190 1 RAIL ﾚｰﾙ
10WGZ0152 1 BKT BKT
12WGZ0170 1 SEAL ｼｰﾙ
14H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
15H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
16H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
17H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
18H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
19H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
20W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
21W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
22W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
23W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
24W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
25K5233A SCREW, ROUND 小ﾈｼﾞ 丸 M4X06
27N4016A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M2X2L
28WGZ0200 1 SEAL(ENGLISH) ｼｰﾙ
29WGZ0230 1 SEAL(FRENCH) ｼｰﾙ
30MPK1080 1 LEVER ﾚﾊﾞｰ
31MPK1090 1 PIN ﾋﾟﾝ
32H3165A 1 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-4
33N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
34WGZ1450 1 HOLDER ﾎﾙﾀﾞ
35WGZ1460 1 BKT BKT
36WGZ0311 1 COVER, PROTECTIVE ｶﾊﾞｰ 保護
37K5255A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M3X4L ･
14.第5ステーション Station 5(WPP)
CP-642ME PARTS LIST ver05
14-1

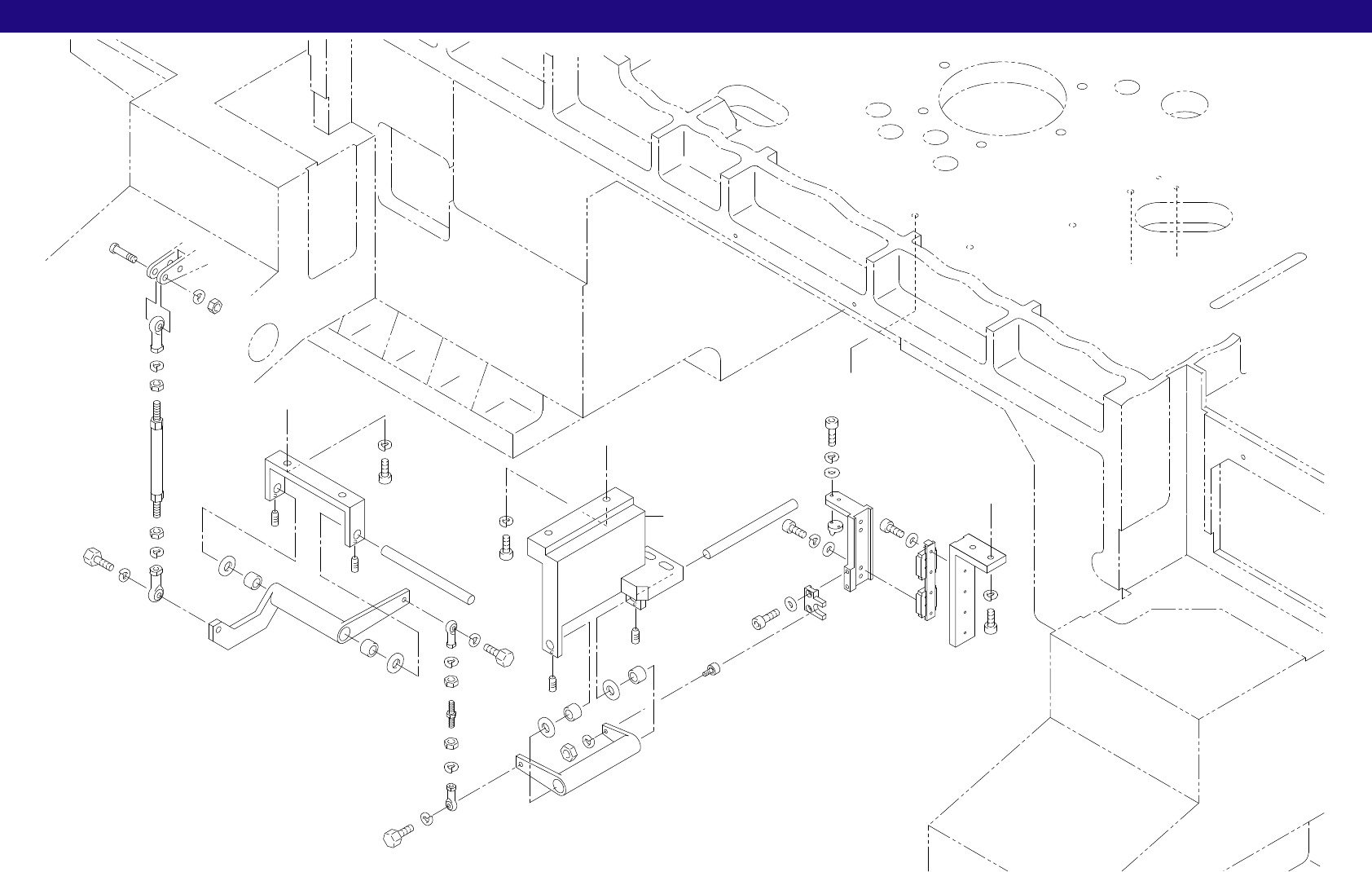

14.第5ステーション(ノズルθ位置決め)(WPP)
14.Station 5(Nozzle theta positioning)(WPP)
x5.5
B
C
A
B
A
C
15
31
38
11
40
31
16
31
42
31
25
1
41
41
6
8
19
12
19
8
31
26
17
30
27
30
37
9
39
30
18
30
27
2
29
36
8
19
8
19
41
41
20
14
7
21
28
32
10
4
22
43
33
21
28
13
3
30
24
5
35
23
44
38
31
14.第5ステーション Station 5(WPP)
CP-642ME PARTS LIST ver05
14-2
14.第5ステーション(ノズルθ位置決め)(WPP)
14.Station 5(Nozzle theta positioning)(WPP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPP0020 1 BKT BKT
2WPP0031 1 LEVER ﾚﾊﾞｰ
3WPP0051 1 BKT BKT
4WPP0064 1 BKT BKT
5WPP0070 1 BKT BKT
6WPP0080 1 SHAFT ｼｬﾌﾄ
7WPP0090 1 SHAFT ｼｬﾌﾄ
8WPP0100 4 COLLAR ｶﾗｰ
9WPP0110 1 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ
10WPP0121 1 POSITIONING 位置決め
11WPP0131 1 JOINT ｼﾞｮｲﾝﾄ
12WPP0142 1 LEVER ﾚﾊﾞｰ
13WPP0151 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
14WPP0160 1 BKT BKT
15WPA5160 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ
16H3181M 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBRL8FN
17H3181T 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBR6FN
18H3181H 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBRL6FN
19H4409A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA1212Z
20K1112A 1 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF05UU-A
21H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
22H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
23H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
24H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
25H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
26H5345A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X40L
27GPH2523 2 BOLT ﾎﾞﾙﾄ
28W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
29W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
30W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
31W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
32W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7
33W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9
35W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
36N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
37N1085A NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
38N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25
39N1088A NUT, HEX ﾅｯﾄ 六角 M6-L
40N1091A NUT, HEX ﾅｯﾄ 六角 M8-L
41N4036A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X5L
42GPH2535 2 BOLT ﾎﾞﾙﾄ
43W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
44WPA0591 1 PIN ﾋﾟﾝ ･
