1 7 . 第3 ステーション、第1 3 ステーション S t a t i o n 3 , S t a t i o n 1 3 ( W P Q ) CP-642ME P AR TS LIST ver05 1 7 - 3 1 7 . 第3 ステーション( 装着角度プリθ) 、第1 3 ステーション( P 角度リバース) ( W P Q ) 1 7 . S t a t i o n 3 ( P r e t h e t a ) , S t a …

100%1 / 162
17.第3ステーション、第13ステーション Station 3,Station 13(WPQ)
CP-642ME PARTS LIST ver05
17-2
17.第3ステーション(装着角度プリθ)、第13ステーション(P角度リバース)(WPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(WPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPQ0211 2 BEARING ﾍﾞｱﾘﾝｸﾞ
2WPQ0250 2 SPRING ｽﾌﾟﾘﾝｸﾞ
3WPQ0730 2 HOLDER ﾎﾙﾀﾞ
4H5065A 8 BALL, STEEL ﾎﾞｰﾙ ｽﾁｰﾙ 3.0mm
5WPQ0230 2 RING ﾘﾝｸﾞ
6WPQ0240 2 RING ﾘﾝｸﾞ
7WPQ5072 2 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
8S1002A 4 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW15
9WPQ5102 2 PULLEY ﾌﾟｰﾘ
10H4104A 2 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ A-2520
11H4197T 2 BEARING ﾍﾞｱﾘﾝｸﾞ 6804ZZ
12WPQ0720 2 HOUSING ﾊｳｼﾞﾝｸﾞ
13WPQ0382 2 COLLAR ｶﾗｰ
14S1038A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
17WPQ0111 1 BKT BKT
18WPQ0140 5 COLLAR ｶﾗｰ
19H4131A 4 BEARING ﾍﾞｱﾘﾝｸﾞ 698ZZ
20WPQ0130 1 COLLAR ｶﾗｰ
21WPQ0121 1 ROLLER ﾛｰﾗ
22S1029A 5 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW8
23WPQ0103 2 BKT BKT
24WPQ5052 2 PULLEY ﾌﾟｰﾘ
25H4439A 4 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1680ZZ
27WPQ0093 1 BKT BKT
28WPQ5042 2 PULLEY ﾌﾟｰﾘ
29H4181A 2 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ 6003ZZ
30WPQ0393 2 HOUSING ﾊｳｼﾞﾝｸﾞ
31H4069A 4 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ 6005ZZ
32WPQ0030 2 COLLAR ｶﾗｰ
33WPQ5064 2 PULLEY ﾌﾟｰﾘ
34WPQ0021 2 SHAFT ｼｬﾌﾄ
35WPQ0041 2 COLLAR ｶﾗｰ
36AWPQ9011 1 LEVER ﾚﾊﾞｰ
37WPQ0060 2 KEY ｷｰ
38WPQ0050 2 COLLAR ｶﾗｰ
39K1106T 2 CAM FOLLOWER ｶﾑﾌｫﾛｱ CFN8R-A
40WPQ0162 1 BKT BKT
41AWPQ9022 1 LEVER ﾚﾊﾞｰ
43WPQ0531 1 BKT BKT
44WPQ0563 1 BKT, SENSOR BKT ｾﾝｻ
45S4054W 1 SENSOR, FIBER ｾﾝｻ ﾌｧｲﾊﾞ HPF-S052-A(1m)
46H4521F 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 545-5GT-9
47H4521T 2 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 405-5GT-9
48H4521N 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 360-5GT-9
17.第3ステーション、第13ステーション Station 3,Station 13(WPQ)
CP-642ME PARTS LIST ver05
17-3
17.第3ステーション(装着角度プリθ)、第13ステーション(P角度リバース)(WPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(WPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
49WPQ0580 1 SEAL (Japanese) ｼｰﾙ (日本文)
50WPQ0411 1 BKT BKT
51A1042T 5 AMPLIFIER ｱﾝﾌﾟ HPX-T1
52WPQ0431 1 RAIL ﾚｰﾙ
53WPQ0402 1 BKT BKT
54N1045A NUT, A ﾅｯﾄ A AN04
55W1066A WASHER, A ﾜｯｼｬ A AW04
56H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X18L
57H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
58H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
59H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
60H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
61H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
62H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
63H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
64H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
65H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
66W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
67W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
68W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
69W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
70W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
71W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
72W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
73W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
75N1089A NUT, HEX ﾅｯﾄ 六角 M8
77W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
78WPQ0700 1 SEAL (English) ｼｰﾙ (英文)
80WPQ0830 1 BKT BKT
81WPQ0822 1 SEAL ｼｰﾙ
82WPQ0784 2 HOLDER ﾎﾙﾀﾞ
83H4118T 4 BEARING, THRUST ﾍﾞｱﾘﾝｸﾞ ｽﾗｽﾄ SST-1810DSG
84WPQ0760 2 COLLAR ｶﾗｰ
85WPQ0771 2 NUT ﾅｯﾄ
86WPQ0791 2 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
87H42726 2 BEARING, SPHERICAL ﾍﾞｱﾘﾝｸﾞ 球面 NB-5
88WPQ0811 2 ROD, JOINT ﾛｯﾄﾞ ｼﾞｮｲﾝﾄ
89WPQ0850 2 PIN ﾋﾟﾝ
90W1008T 2 WASHER ﾜｯｼｬ WW-12
91K5255H SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M3X5L
92H2025A 2 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-5
93A5043T 5 RETAINER, RAIL 押え ﾚｰﾙ PFP-M
94. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X8L
95WPQ0840 1 SEAL (FRENCH) ｼｰﾙ ･

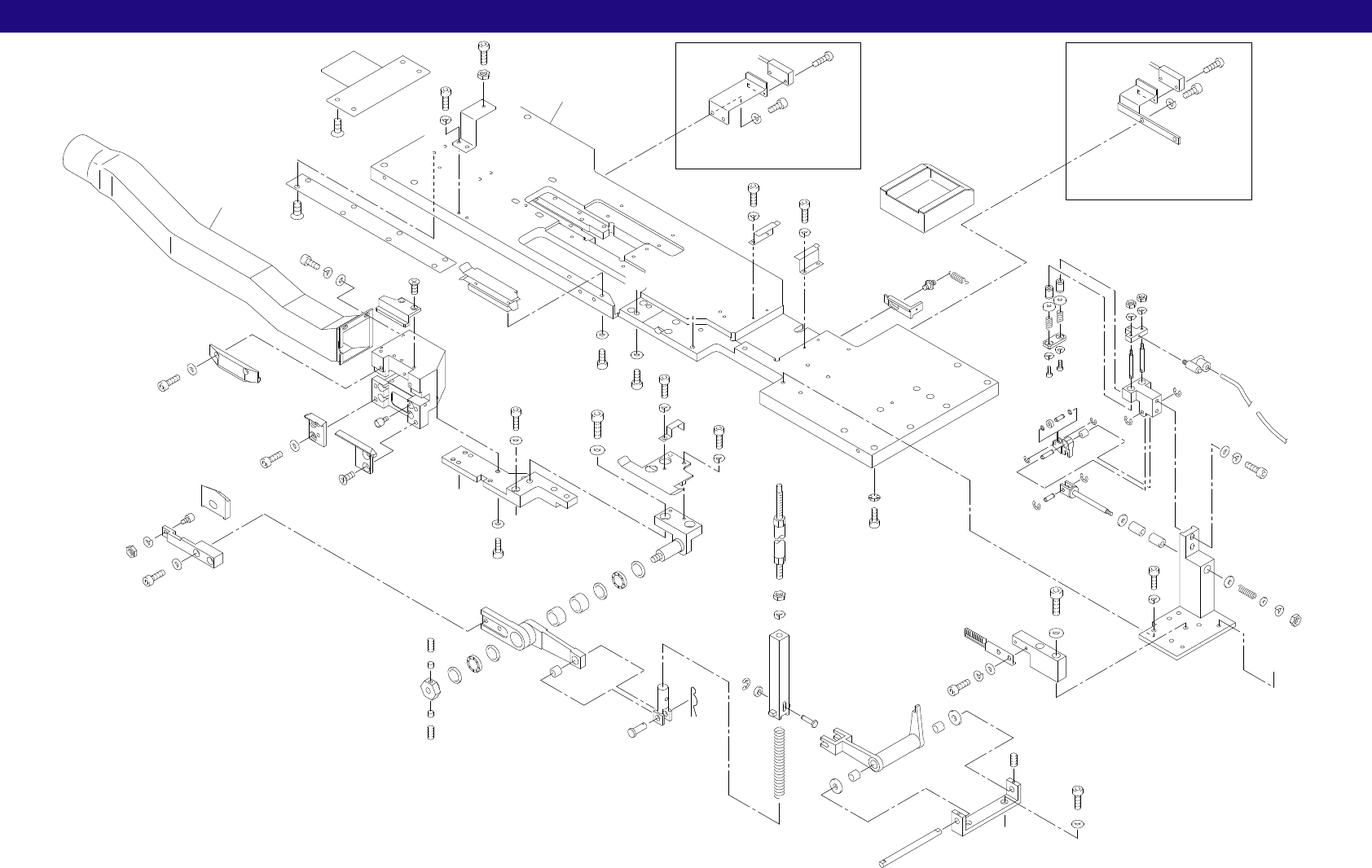

18.第16ステーション、残テープカット部 Station 16,Waste tape cutter(WPU,WPK)
CP-642ME PARTS LIST ver05
18-1
18.第16ステーション(NGパーツ排出)、残テープカット部(WPU,WPK)
18.Station 16(Parts eject),Waste tape cutter(WPU,WPK)
x6
B
C
A
正流れ、正逆流れ
Left-to-right board frow,
Board flow changeover manual
99
92
75
117
109
106
107
105
73
110
108
73
111
112
114
77
78
65
56
56
104
39
103
41
40
42
103
101
100
102
100
56
56
49
43
47
48
48
46
45
44
75
84
116
78
35
71
81
23
36
74
75
61
52
54
53
51
73
57
21
50
73
57
75
61
92
55
22
98
97
10
58
76
91
81
67
84
61
9
61
75
82
115
113
61
Right-to-left board frow,
Board flow changeover manual
逆流れ、正逆流れ
117
B
C
A
1
74
75
61
96
95
3
4
79
64
20
5
81
68
6
66
8
20
7
78
85
81
69
81
90
82
72
89
75
93
75
94
88
11
2
76
60
17
18
17
19
19
12
25
16
15
15
62
14
13
14
62
27
26
24
30
86
83
28
38
56
37
29
33
25
31
25
33
34
32
59
79
63
87
